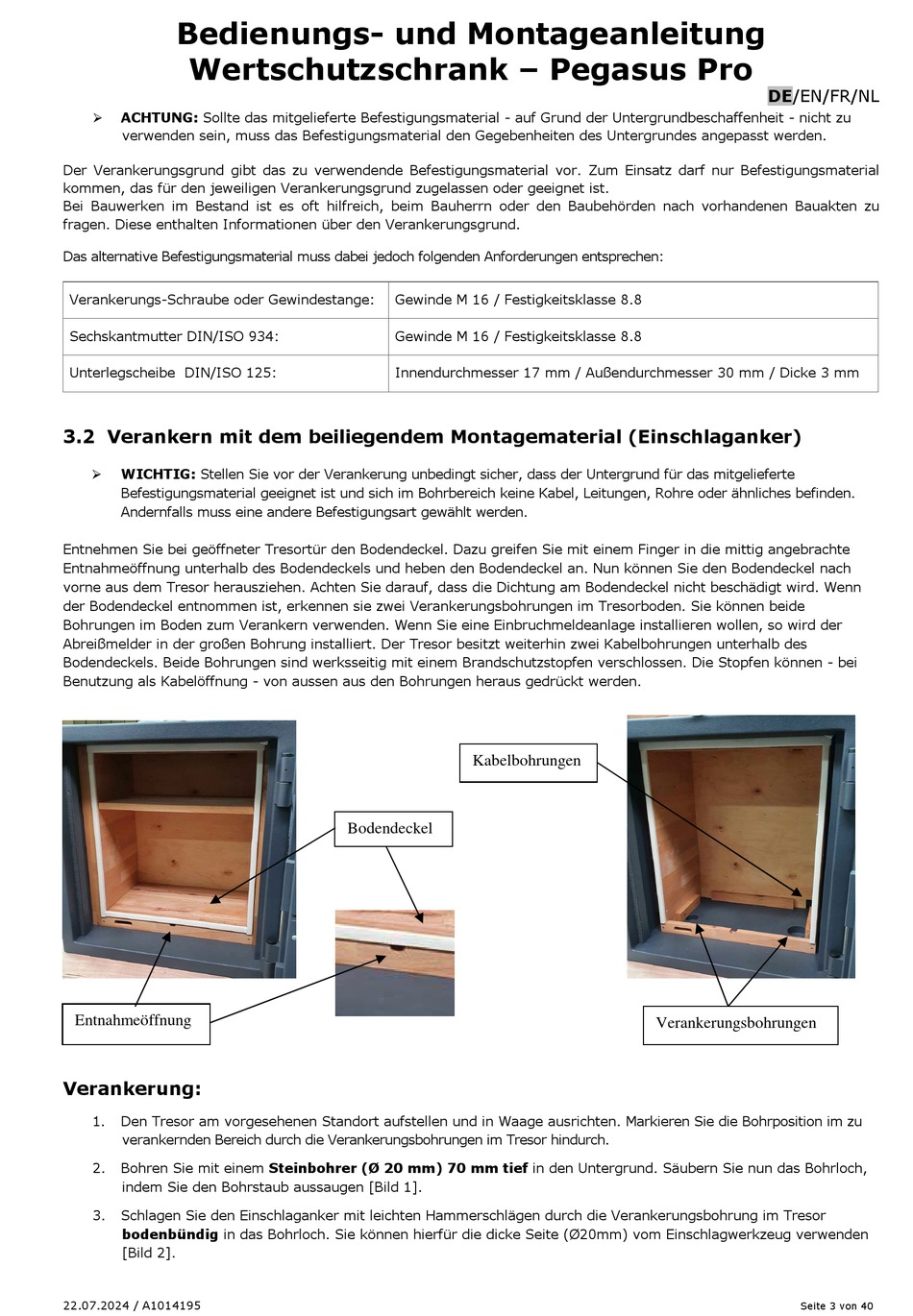

Verankern Mit Dem Beiliegendem Montagematerial (Einschlaganker); Verankerung - Format Pegasus Pro Bedienungs- Und Montageanleitung

Bedienungs- und Montageanleitung
Wertschutzschrank – Pegasus Pro
ACHTUNG: Sollte das mitgelieferte Befestigungsmaterial - auf Grund der Untergrundbeschaffenheit - nicht zu

verwenden sein, muss das Befestigungsmaterial den Gegebenheiten des Untergrundes angepasst werden.
Der Verankerungsgrund gibt das zu verwendende Befestigungsmaterial vor. Zum Einsatz darf nur Befestigungsmaterial
kommen, das für den jeweiligen Verankerungsgrund zugelassen oder geeignet ist.
Bei Bauwerken im Bestand ist es oft hilfreich, beim Bauherrn oder den Baubehörden nach vorhandenen Bauakten zu
fragen. Diese enthalten Informationen über den Verankerungsgrund.
Das alternative Befestigungsmaterial muss dabei jedoch folgenden Anforderungen entsprechen:
Verankerungs-Schraube oder Gewindestange:
Sechskantmutter DIN/ISO 934:
Unterlegscheibe DIN/ISO 125:

3.2 Verankern mit dem beiliegendem Montagematerial (Einschlaganker)

WICHTIG: Stellen Sie vor der Verankerung unbedingt sicher, dass der Untergrund für das mitgelieferte

Befestigungsmaterial geeignet ist und sich im Bohrbereich keine Kabel, Leitungen, Rohre oder ähnliches befinden.
Andernfalls muss eine andere Befestigungsart gewählt werden.
Entnehmen Sie bei geöffneter Tresortür den Bodendeckel. Dazu greifen Sie mit einem Finger in die mittig angebrachte
Entnahmeöffnung unterhalb des Bodendeckels und heben den Bodendeckel an. Nun können Sie den Bodendeckel nach
vorne aus dem Tresor herausziehen. Achten Sie darauf, dass die Dichtung am Bodendeckel nicht beschädigt wird. Wenn
der Bodendeckel entnommen ist, erkennen sie zwei Verankerungsbohrungen im Tresorboden. Sie können beide
Bohrungen im Boden zum Verankern verwenden. Wenn Sie eine Einbruchmeldeanlage installieren wollen, so wird der
Abreißmelder in der großen Bohrung installiert. Der Tresor besitzt weiterhin zwei Kabelbohrungen unterhalb des
Bodendeckels. Beide Bohrungen sind werksseitig mit einem Brandschutzstopfen verschlossen. Die Stopfen können - bei
Benutzung als Kabelöffnung - von aussen aus den Bohrungen heraus gedrückt werden.
Entnahmeöffnung

Verankerung:

1. Den Tresor am vorgesehenen Standort aufstellen und in Waage ausrichten. Markieren Sie die Bohrposition im zu
verankernden Bereich durch die Verankerungsbohrungen im Tresor hindurch.
2. Bohren Sie mit einem Steinbohrer (Ø 20 mm) 70 mm tief in den Untergrund. Säubern Sie nun das Bohrloch,
indem Sie den Bohrstaub aussaugen [Bild 1].
3. Schlagen Sie den Einschlaganker mit leichten Hammerschlägen durch die Verankerungsbohrung im Tresor
bodenbündig in das Bohrloch. Sie können hierfür die dicke Seite (Ø20mm) vom Einschlagwerkzeug verwenden
[Bild 2].
22.07.2024 / A1014195
Gewinde M 16 / Festigkeitsklasse 8.8
Gewinde M 16 / Festigkeitsklasse 8.8
Innendurchmesser 17 mm / Außendurchmesser 30 mm / Dicke 3 mm
Kabelbohrungen
Bodendeckel
DE/EN/FR/NL
Verankerungsbohrungen
Seite 3 von 40
