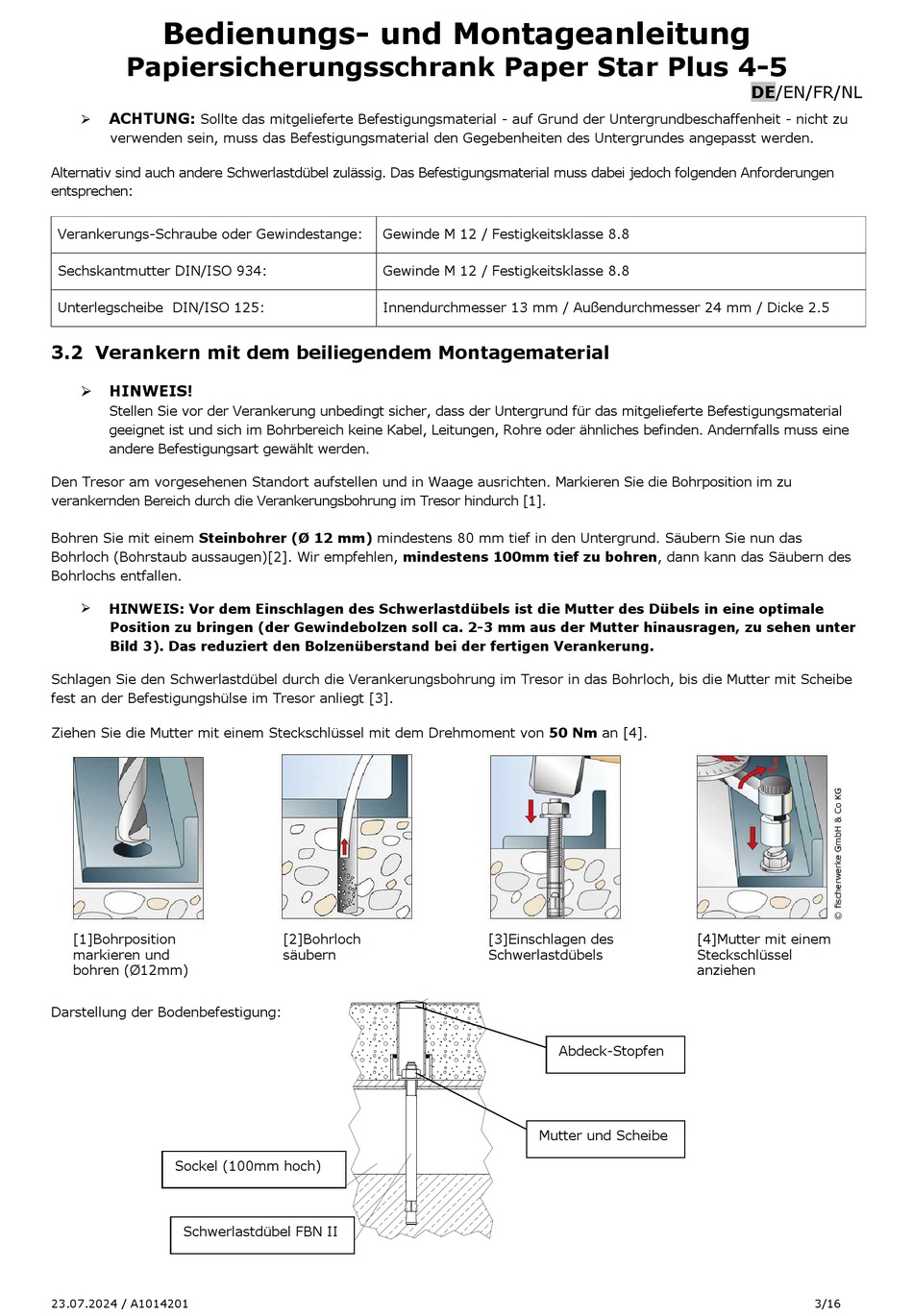

Bedienungs- und Montageanleitung
Papiersicherungsschrank Paper Star Plus 4-5
ACHTUNG:
Sollte das mitgelieferte Befestigungsmaterial - auf Grund der Untergrundbeschaffenheit - nicht zu
verwenden sein, muss das Befestigungsmaterial den Gegebenheiten des Untergrundes angepasst werden.
Alternativ sind auch andere Schwerlastdübel zulässig. Das Befestigungsmaterial muss dabei jedoch folgenden Anforderungen
entsprechen:
Verankerungs-Schraube oder Gewindestange:
Sechskantmutter DIN/ISO 934:
Unterlegscheibe DIN/ISO 125:
3.2 Verankern mit dem beiliegendem Montagematerial
HINWEIS!
Stellen Sie vor der Verankerung unbedingt sicher, dass der Untergrund für das mitgelieferte Befestigungsmaterial
geeignet ist und sich im Bohrbereich keine Kabel, Leitungen, Rohre oder ähnliches befinden. Andernfalls muss eine
andere Befestigungsart gewählt werden.
Den Tresor am vorgesehenen Standort aufstellen und in Waage ausrichten. Markieren Sie die Bohrposition im zu
verankernden Bereich durch die Verankerungsbohrung im Tresor hindurch [1].
Bohren Sie mit einem Steinbohrer (Ø 12 mm) mindestens 80 mm tief in den Untergrund. Säubern Sie nun das
Bohrloch (Bohrstaub aussaugen)[2]. Wir empfehlen, mindestens 100mm tief zu bohren, dann kann das Säubern des
Bohrlochs entfallen.
HINWEIS: Vor dem Einschlagen des Schwerlastdübels ist die Mutter des Dübels in eine optimale
Position zu bringen (der Gewindebolzen soll ca. 2-3 mm aus der Mutter hinausragen, zu sehen unter
Bild 3). Das reduziert den Bolzenüberstand bei der fertigen Verankerung.
Schlagen Sie den Schwerlastdübel durch die Verankerungsbohrung im Tresor in das Bohrloch, bis die Mutter mit Scheibe
fest an der Befestigungshülse im Tresor anliegt [3].
Ziehen Sie die Mutter mit einem Steckschlüssel mit dem Drehmoment von 50 Nm an [4].
[1]Bohrposition
markieren und
bohren (Ø12mm)
Darstellung der Bodenbefestigung:
Sockel (100mm hoch)
Schwerlastdübel FBN II
23.07.2024 / A1014201
Gewinde M 12 / Festigkeitsklasse 8.8
Gewinde M 12 / Festigkeitsklasse 8.8
Innendurchmesser 13 mm / Außendurchmesser 24 mm / Dicke 2.5
mm
[2]Bohrloch
säubern
[3]Einschlagen des
Schwerlastdübels
Abdeck-Stopfen
Mutter und Scheibe
DE/EN/FR/NL
[4]Mutter mit einem
Steckschlüssel
anziehen
3/16
