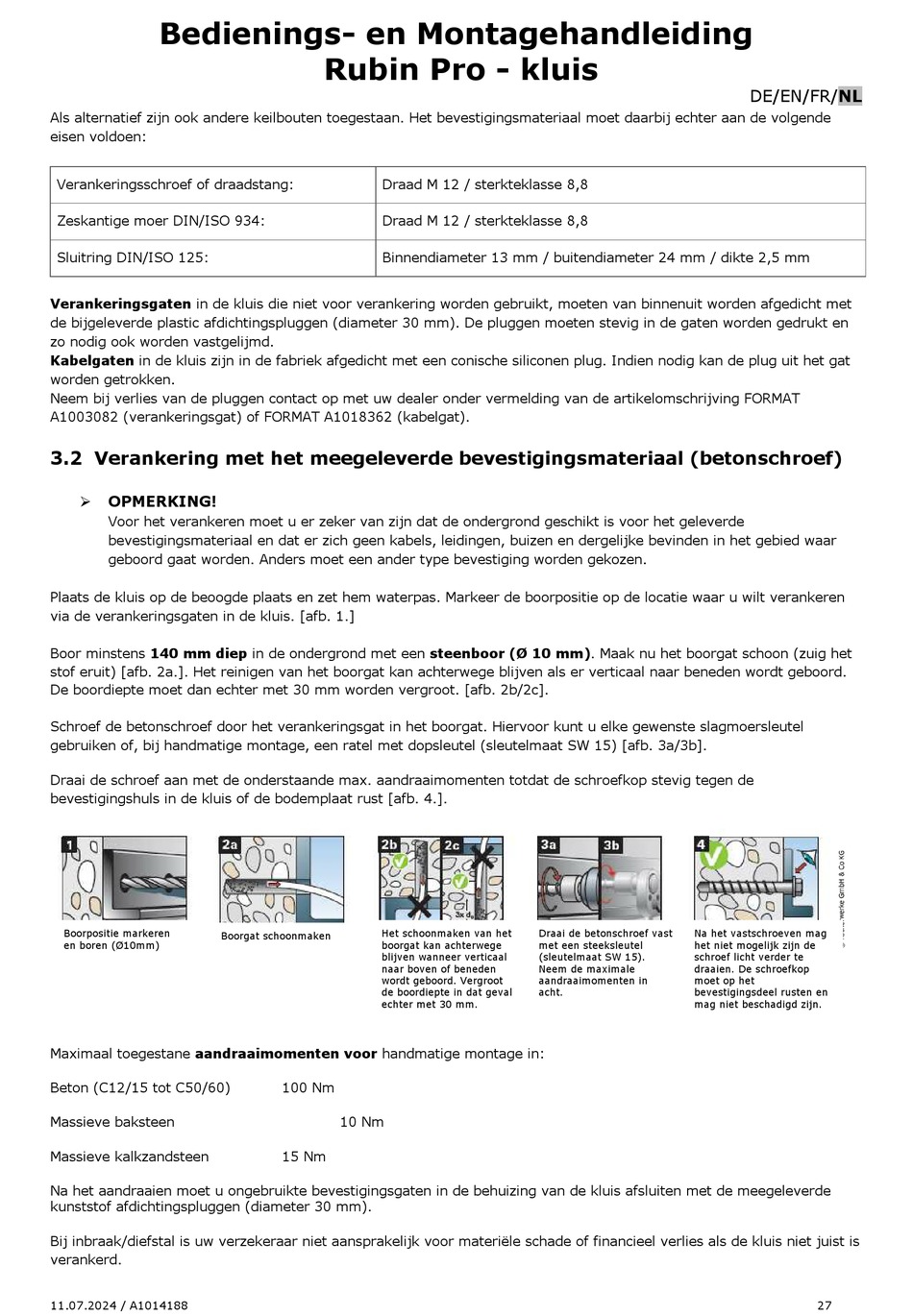

Bedienings- en Montagehandleiding
Als alternatief zijn ook andere keilbouten toegestaan. Het bevestigingsmateriaal moet daarbij echter aan de volgende
eisen voldoen:
Verankeringsschroef of draadstang:
Zeskantige moer DIN/ISO 934:
Sluitring DIN/ISO 125:
Verankeringsgaten in de kluis die niet voor verankering worden gebruikt, moeten van binnenuit worden afgedicht met
de bijgeleverde plastic afdichtingspluggen (diameter 30 mm). De pluggen moeten stevig in de gaten worden gedrukt en
zo nodig ook worden vastgelijmd.
Kabelgaten in de kluis zijn in de fabriek afgedicht met een conische siliconen plug. Indien nodig kan de plug uit het gat
worden getrokken.
Neem bij verlies van de pluggen contact op met uw dealer onder vermelding van de artikelomschrijving FORMAT
A1003082 (verankeringsgat) of FORMAT A1018362 (kabelgat).
3.2 Verankering met het meegeleverde bevestigingsmateriaal (betonschroef)
OPMERKING!

Voor het verankeren moet u er zeker van zijn dat de ondergrond geschikt is voor het geleverde
bevestigingsmateriaal en dat er zich geen kabels, leidingen, buizen en dergelijke bevinden in het gebied waar
geboord gaat worden. Anders moet een ander type bevestiging worden gekozen.
Plaats de kluis op de beoogde plaats en zet hem waterpas. Markeer de boorpositie op de locatie waar u wilt verankeren
via de verankeringsgaten in de kluis. [afb. 1.]
Boor minstens 140 mm diep in de ondergrond met een steenboor (Ø 10 mm). Maak nu het boorgat schoon (zuig het
stof eruit) [afb. 2a.]. Het reinigen van het boorgat kan achterwege blijven als er verticaal naar beneden wordt geboord.
De boordiepte moet dan echter met 30 mm worden vergroot. [afb. 2b/2c].
Schroef de betonschroef door het verankeringsgat in het boorgat. Hiervoor kunt u elke gewenste slagmoersleutel
gebruiken of, bij handmatige montage, een ratel met dopsleutel (sleutelmaat SW 15) [afb. 3a/3b].
Draai de schroef aan met de onderstaande max. aandraaimomenten totdat de schroefkop stevig tegen de
bevestigingshuls in de kluis of de bodemplaat rust [afb. 4.].
Boorpositie markeren
Boorgat schoonmaken
en boren (Ø10mm)
Maximaal toegestane aandraaimomenten voor handmatige montage in:
Beton (C12/15 tot C50/60)
Massieve baksteen
Massieve kalkzandsteen
Na het aandraaien moet u ongebruikte bevestigingsgaten in de behuizing van de kluis afsluiten met de meegeleverde
kunststof afdichtingspluggen (diameter 30 mm).
Bij inbraak/diefstal is uw verzekeraar niet aansprakelijk voor materiële schade of financieel verlies als de kluis niet juist is
verankerd.
11.07.2024 / A1014188
Rubin Pro - kluis
Draad M 12 / sterkteklasse 8,8
Draad M 12 / sterkteklasse 8,8
Binnendiameter 13 mm / buitendiameter 24 mm / dikte 2,5 mm
Het schoonmaken van het
boorgat kan achterwege
blijven wanneer verticaal
naar boven of beneden
wordt geboord. Vergroot
de boordiepte in dat geval
echter met 30 mm.
100 Nm
10 Nm
15 Nm
Draai de betonschroef vast Na het vastschroeven mag
met een steeksleutel het niet mogelijk zijn de
(sleutelmaat SW 15). schroef licht verder te
Neem de maximale draaien. De schroefkop
aandraaimomenten in moet op het
acht. bevestigingsdeel rusten en
mag niet beschadigd zijn.
