Scheppach ts 30 Originalanleitung Seite 150

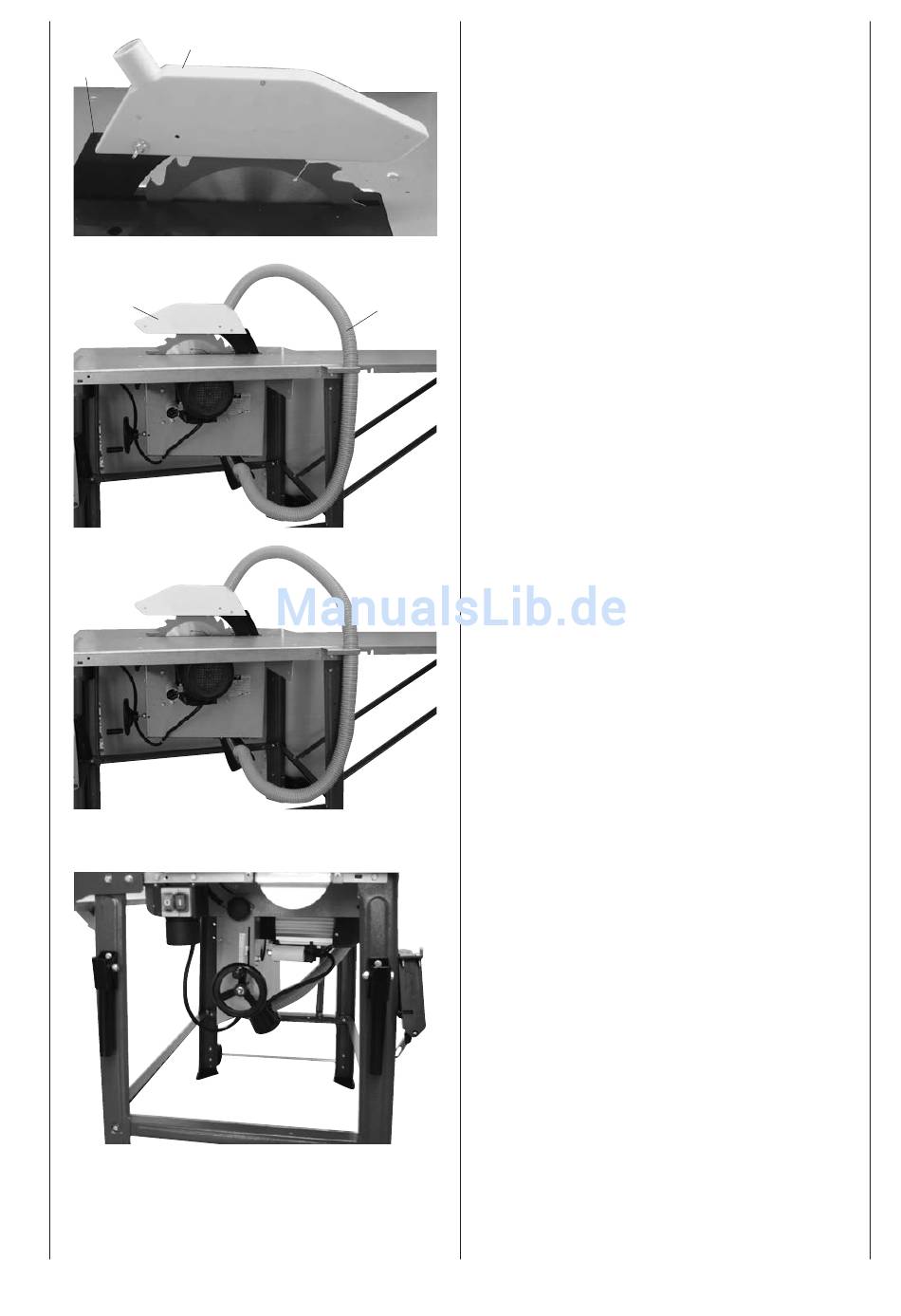

Fig. 14
20
18
Fig. 15
20
Fig. 16
Fig. 16.1
150
Sl. 14
Pokrov 20 montirajte z vijakom z okroglo glavo M6 x 25,
podložko 6 in varnostno matico na cepilnik 18.
Sl. 15
Držalo gibljive cevi 21 montirajte na mizno ploščo z
2 šestrobnima vijakoma M6 x 16, 2 podložkama 6, 2
21
šestrobnima maticama M6 in sesalno gibljivo cev 21 po-
vežite s sesalnikom in sesalnim nastavkom.
Sl. 16/16.1
Pritrdilne vijake z 2 podložkama 6, 2 maticama M6 pritr-
dite na desno stran noge. Na njej sta obešena ključ žagi-
nega lista in primež.
Dva transportna ročaja se montirajo na sprednji strani ža-
ge, na nogah levo in desno s 4 šestrobnimi vijaki M6 x 16,
4 podložkami 6, 4 maticami M6.
