Scheppach ts 30 Originalanleitung Seite 108

Fig. 11
Fig. 12
Fig. 12.1
ca. 3–8 mm
Fig. 13
108
19

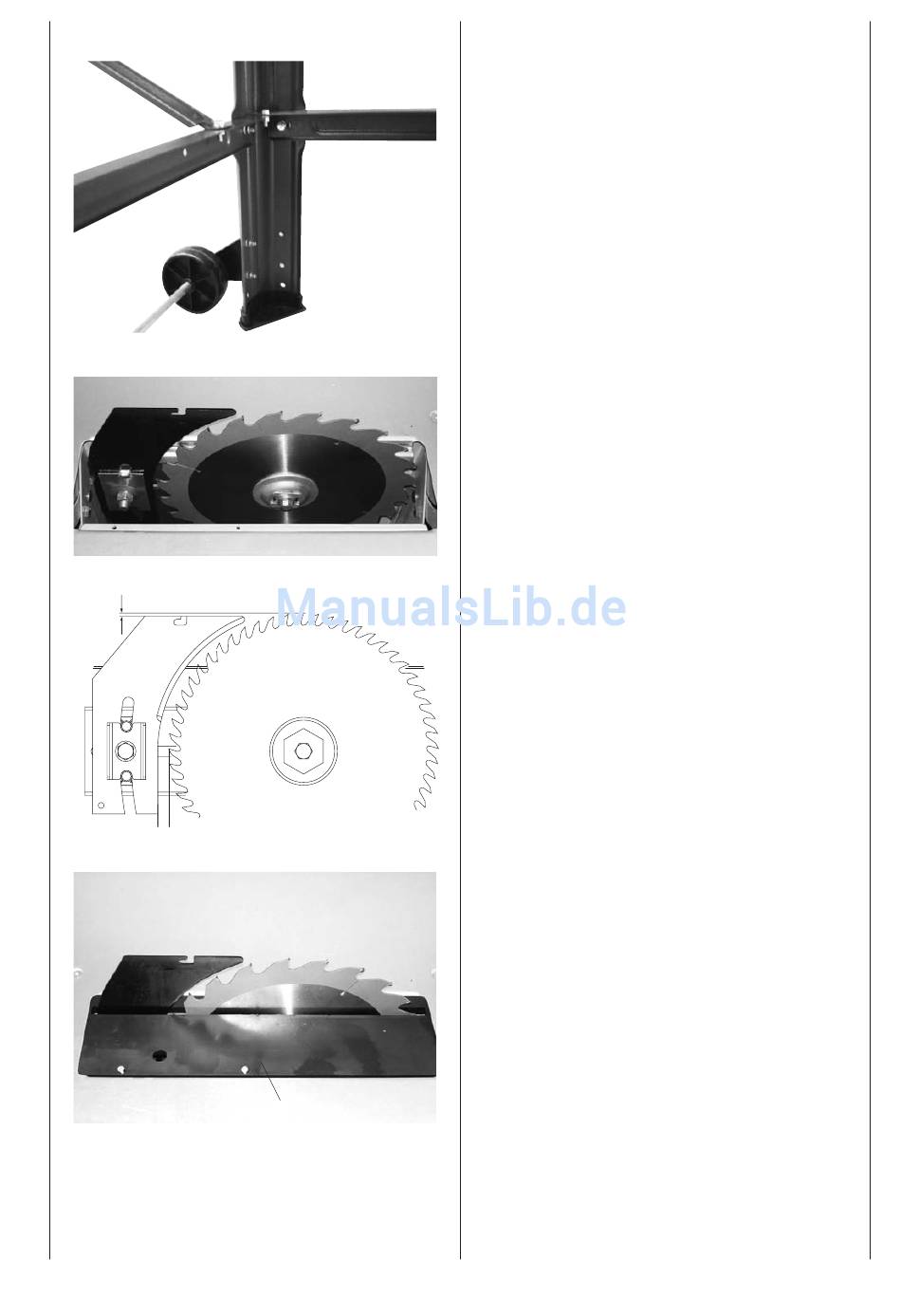

Fig. 11
Het wielstuk zo vastzetten dat de wielen lichtjes de vloer
raken.
Fig. 12 /12.1
Monteer de splijtwig op het zaagblad, zoals beschreven
in het voorbeeld. De schroef licht losdraaien (niet hele-
maal eruit draaien) en na het afstellen vast aandraaien.
De inleg van het zaagblad 19, Fig. 15 moet dan worden
verwijderd.
Fig. 13
Na het afstellen van de splijtwig, de inleg van het zaagblad
19 met 4 platkopschroeven M 6 x 16 weer bevestigen.
