Scheppach ts 30 Originalanleitung Seite 70

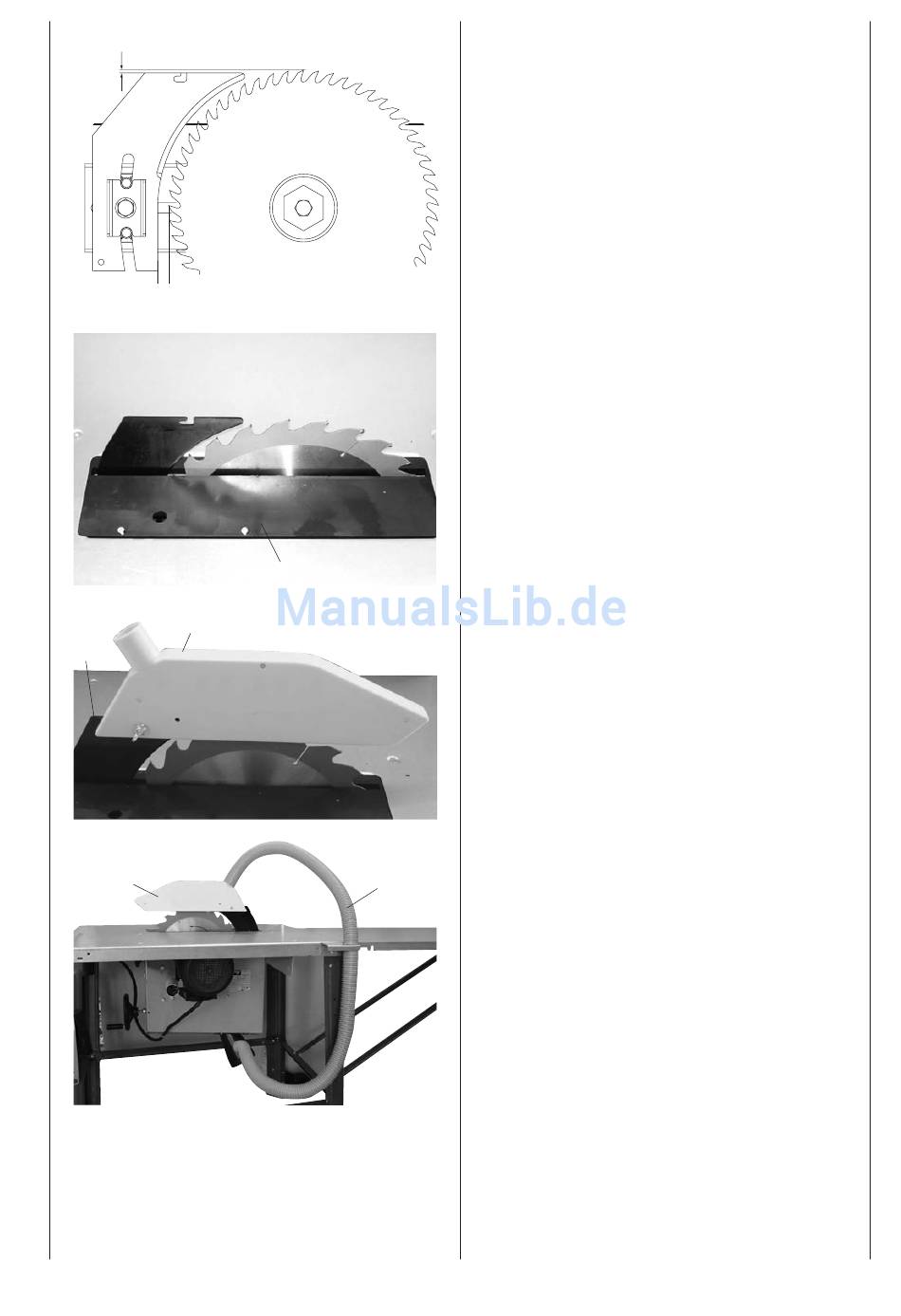

Fig. 12.1
ca. 3–8 mm
Fig. 13
Fig. 14
20
18
Fig. 15
20
70
19
21
Fig. 13
Dopo aver regolato il cuneo, rimontare l'alloggiamento
della lama (19) fissandolo con 4 viti a testa piatta M 6
x 16.
Fig. 14
Montare la copertura di protezione (20) al cuneo (18)
usando una vite a testa tonda M 6 x 25, una rondella 6 ed
und dado di bloccaggio.
Fig. 15
Montare il supporto del tubo (21) al piano di lavoro usan-
do 2 viti esagonali M 6 x 16, 2 rondelle 6 e 2 dadi esago-
nali M6. Collegare il tubo di aspirazione (21) con la cappa
e la bocchetta di aspirazione.
