Scheppach ts 30 Originalanleitung Seite 74

Fig. 18
1 2
Fig. 19
20
Fig. 20
74

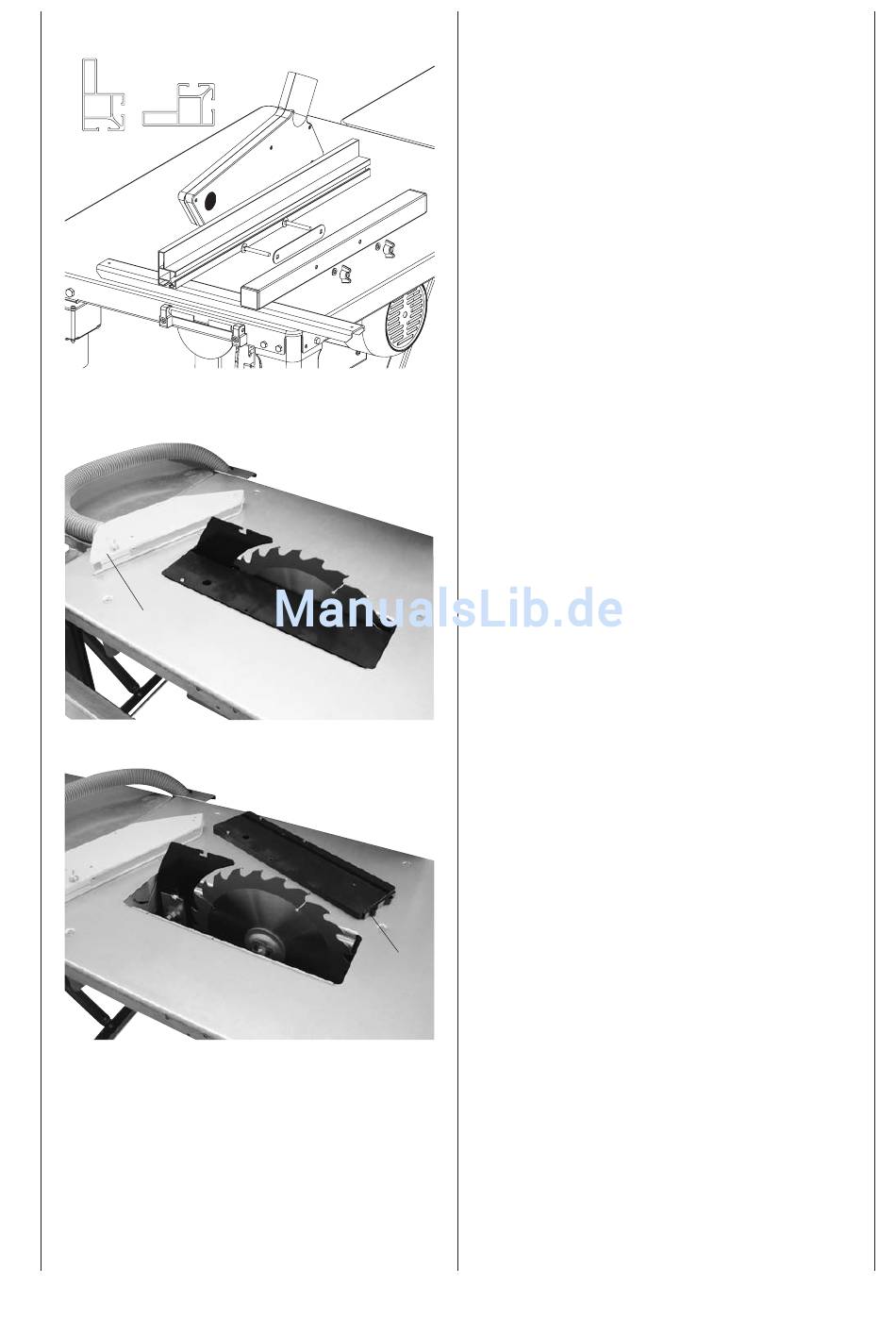

Fig. 18, Montaggio del lardone di fine corsa
• Montare l'intercalare con 2 bulloni a testa tonda e qua-
dro sottotesta M6 x 50, 2 rondelle A 6 e 2 dadi ad
alette sull'arresto longitudinale.
• Spingere il lardone sull'intercalare e fissarlo con i dadi
ad alette.
Legenda Fig. 9
1 = Faccia superiore
2 = Faccia inferiore
Per fissare, tirare il galletto verso l'alto; per allentare,
spingere verso il basso.
Fig. 19. Sostituzione della lama
Attenzione! Staccare la spina della corrente.
Allentare la vite ad alette della cappa di aspirazione (2) e
rimuovere la cappa.
Fig. 20
Allentare le 4 viti con intaglio a croce dell'inserto e ri-
muoverlo.
19
