Aufbau und Funktion
WIG-Schweißen
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼", Schweißstrom "-"
festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Poti-brenner) stecken und festziehen.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
5.7.2
Brenneranschlussvarianten, Anschlussbelegungen
30
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Poti-Brenner
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
5
4
3
2
1
I1
I2
BT
Uref 10V
Uref 10V
Poti UD/ein
Poti UD/ein

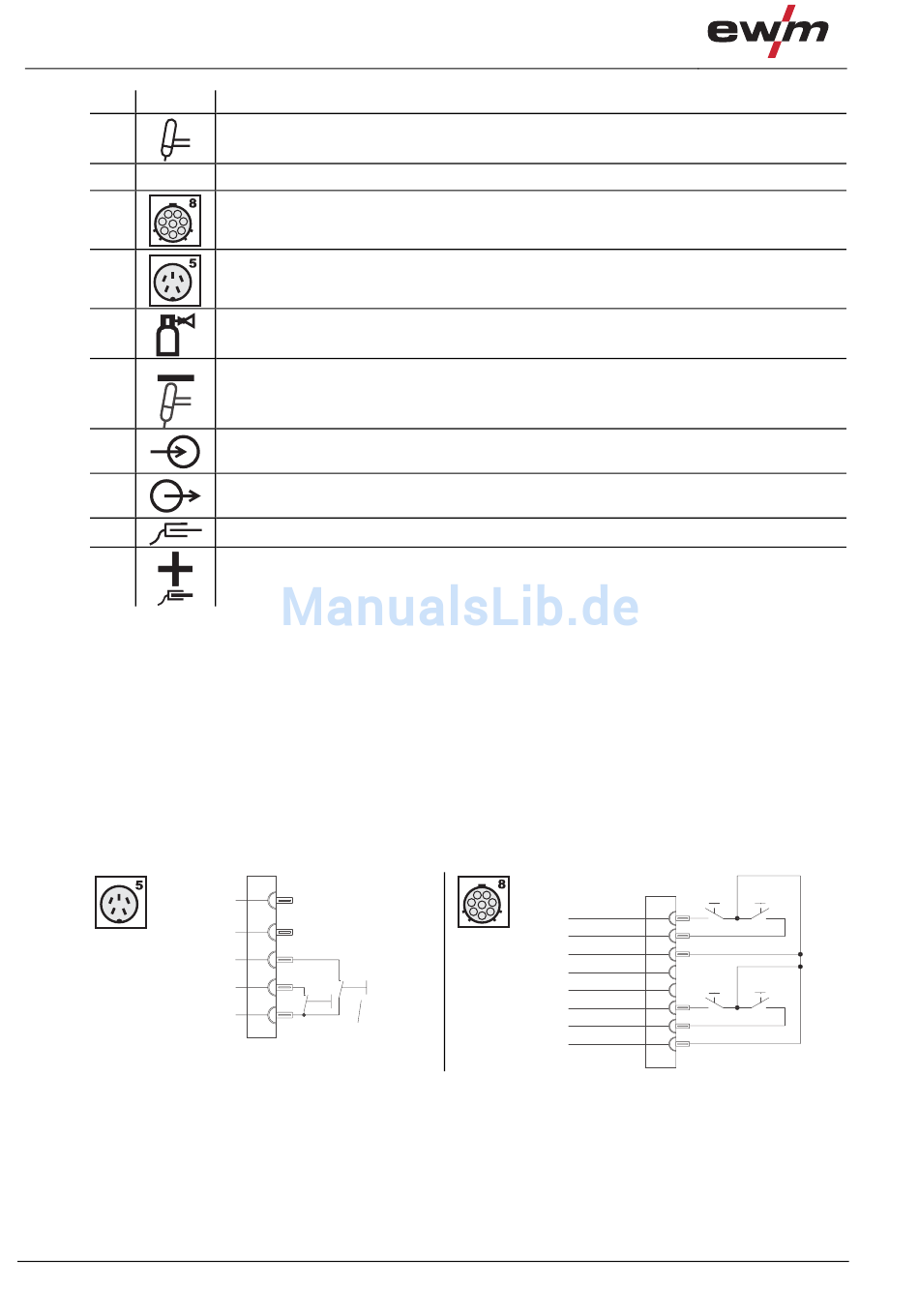

Abbildung 5-4
BT1
BT2
BT1
A
+
BT2
B
0V
C
D
Down
Up
E
F
IH-Down
+
Up
G
H
