Gerätebeschreibung - Schnellübersicht

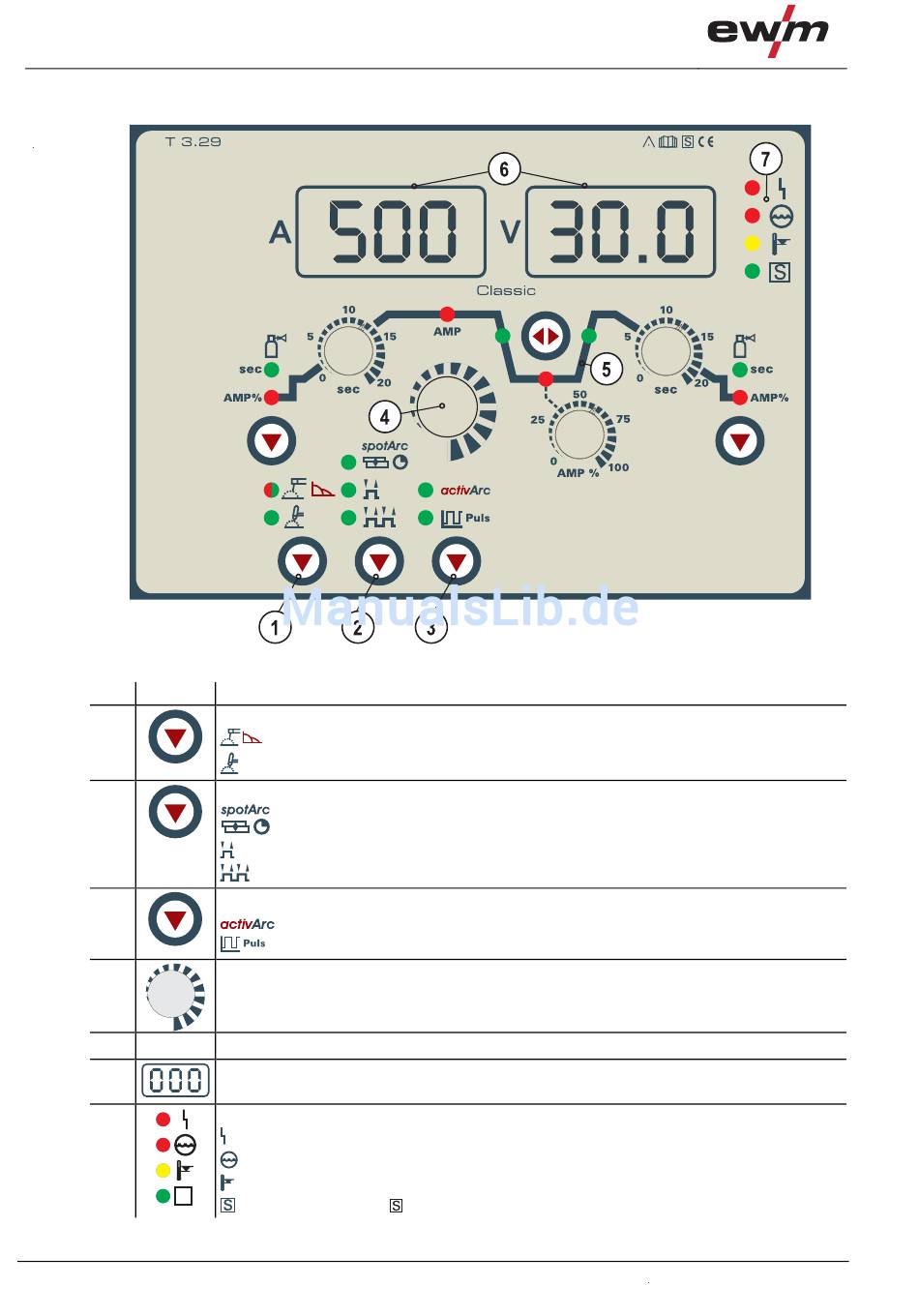

Gerätesteuerung - Bedienelemente
4.3
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
6
7
S
22
Beschreibung
0
Drucktaste Schweißverfahren
E-Hand-Schweißen, leuchtet grün / Arcforce Einstellung, leuchtet rot
WIG-Schweißen
Drucktaste Betriebsart
spotArc (Einstellbereich Punktzeit 0,01 s bis 20,0 s)
2-Takt
4-Takt
Drucktaste WIG-Pulsen / Anwahl activArc
WIG-activArc-Schweißen
WIG-Pulsschweißen
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Funktionsablauf (siehe folgendes Kapitel)
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Signalleuchte
Abbildung 4-3
-Zeichen
