Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste Gas- und Stromparameter
sec
Gasvorströmzeit / Gastest / Gasspülen (WIG)
Gasvorströmen: Einstellbereich 0,0 s bis 20,0 s (0,1 s-Schritte)
Gastest: Schutzgas strömt bis zu 20 s
Gasspülen: Drucktaste länger als 5 s drücken (LED blinkt).
Schutzgas strömt bis zur erneuten Betätigung der Drucktaste
AMP%
Startstrom (WIG) / Hotstart-Strom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 % (1 %-Schritte).
Drehknopf Upslope-Zeit / Hotstart-Zeit
Einstellbereich Upslope-Zeit: 0,00 s bis 20,0 s (WIG)
Einstellbereich Hotstart-Zeit 0,00 s bis 5,0 s (E-Hand)
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Drehknopf Absenkstrom (WIG) / Pulspausenstrom
Einstellbereich 1 % bis 100 % (1 %- Schritte).
Prozentual abhängig vom Hauptstrom.
Drehknopf Downslope-Zeit
0,00 s bis 20,0 s
Drucktaste Gasnachströmzeit / Endstrom
sec
Gasnachströmzeit (Automatik)
Automatik eingeschaltet: Die Gasnachströmzeit (4,0 s bis 40,0 s) wird von der
Gerätesteuerung vorgegeben.
Automatik ausgeschaltet:
Gasnachströmzeit absolut von 0,0 s bis 40,0 s einstellbar.
AMP%
Endstrom
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 % (1 %-Schritte).
Gerätesteuerung - Bedienelemente

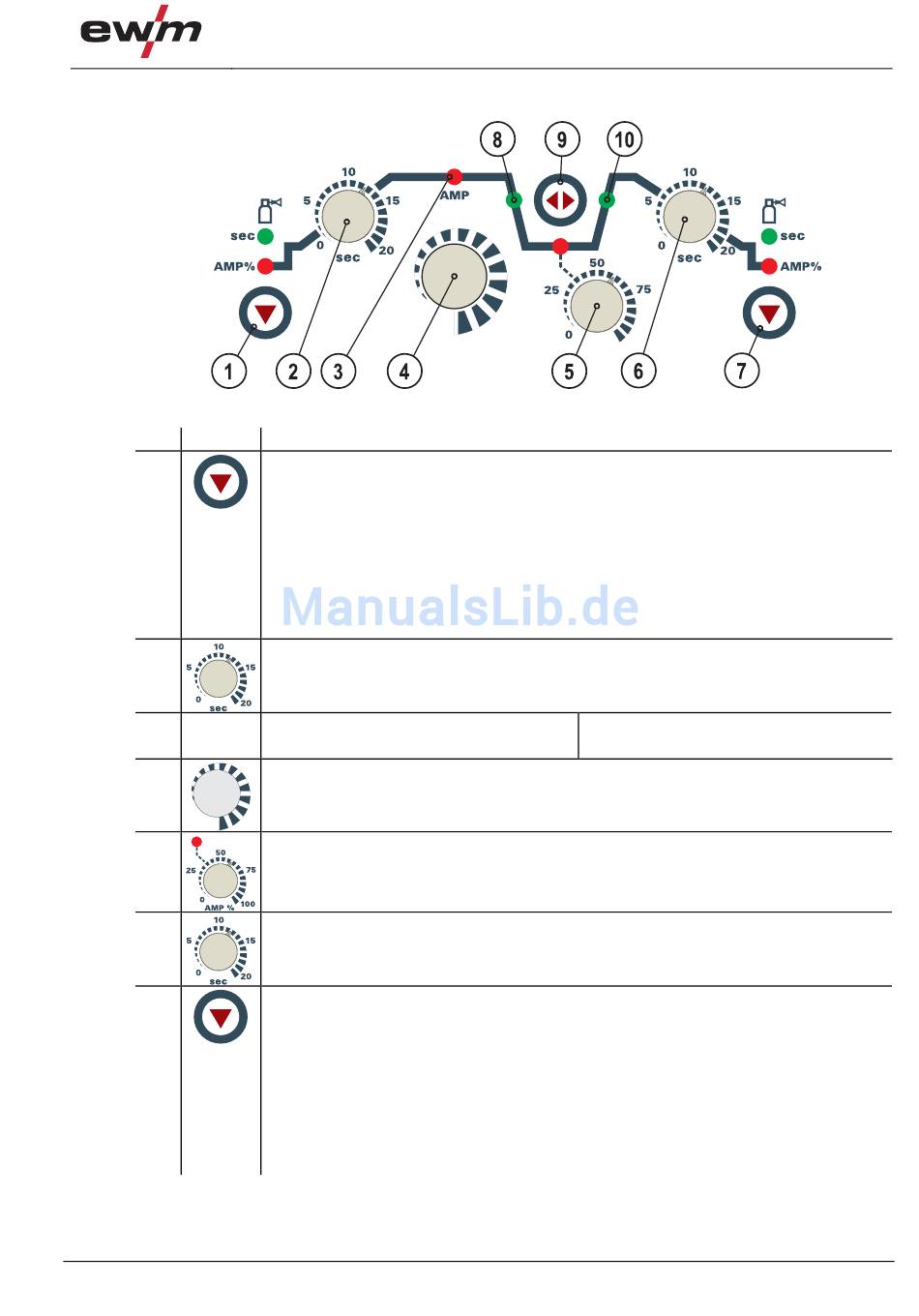

Abbildung 4-4
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
