Aufbau und Funktion
WIG-Schweißen
5.7.8

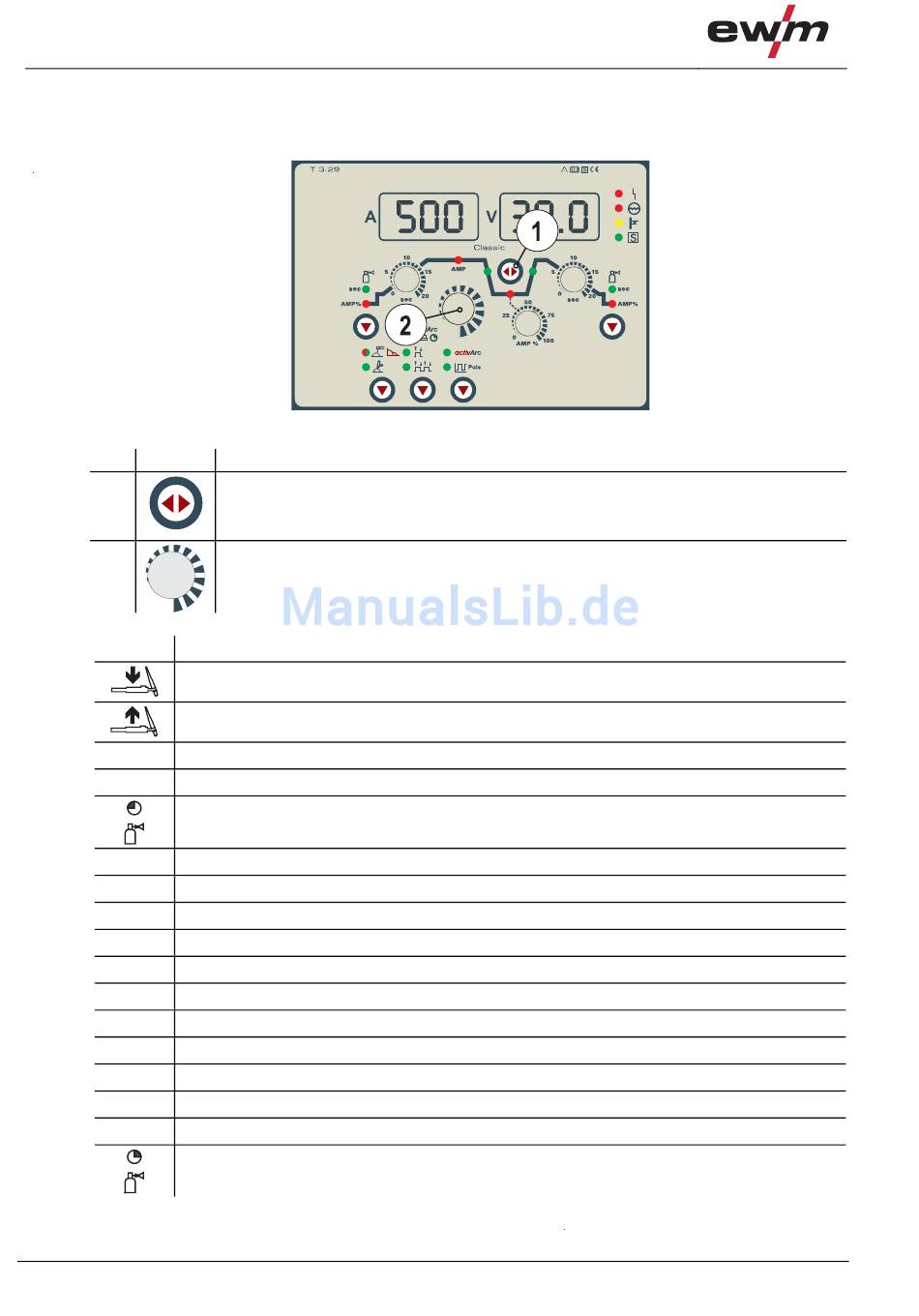

Funktionsabläufe / Betriebsarten
Mit der Drucktaste "Anwahl Schweißparameter" und dem Drehgeber "Schweißparametereinstellung"
werden die Parameter des Funktionsablaufes eingestellt.
Pos. Symbol
1
2
5.7.8.1
Zeichenerklärung
Symbol
Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
I
Strom
t
Zeit
Gasvorströmen
I
Startstrom
start
t
Up-Slope-Zeit
Up
tP
Punktzeit
AMP
Hauptstrom (Minimal- bis Maximalstrom)
AMP%
Absenkstrom (0% bis 100% von AMP)
t1
Pulszeit
t2
Pulspausezeit
ts1
WIG-Pulsen: Slope-Zeit von Hauptstrom (AMP) auf Absenkstrom (AMP%)
ts2
WIG-Pulsen: Slope-Zeit von Absenkstrom (AMP%) auf Hauptstrom (AMP)
t
Down-Slope-Zeit
Down
I
Endkraterstrom
end
Gasnachströmen
36
Beschreibung
0
Drucktaste Absenkstrom-Slope-Zeiten / Expertmenü
•
Anwahl Absenkstrom-Slope-Zeiten (tS1 / tS2)
•
Anwahl Expertmenü (Pulszeiten t1 / t2)
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Abbildung 5-8
099-000088-EW500
26.11.2012
