Aufbau und Funktion

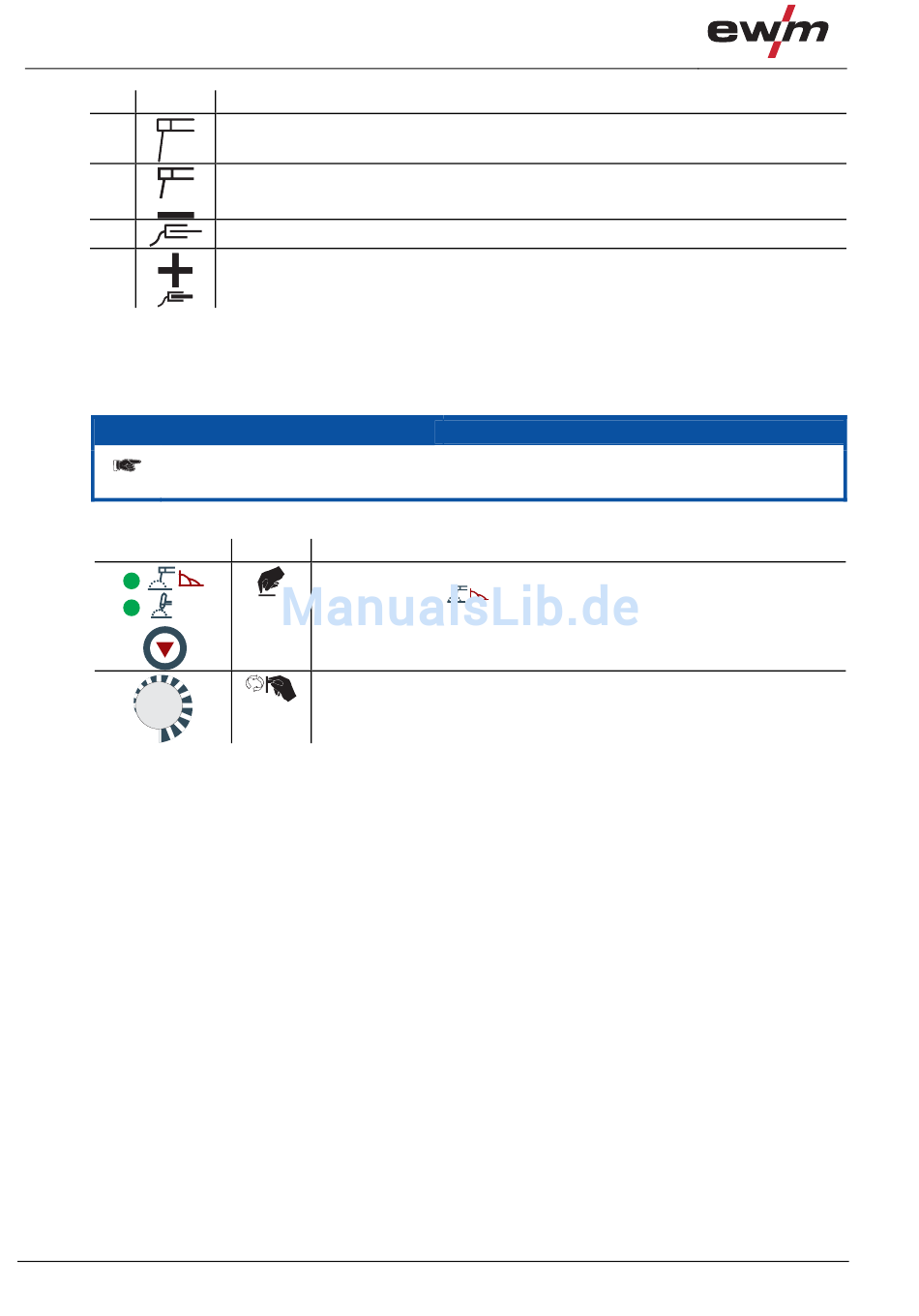

E-Hand-Schweißen
Pos. Symbol
1
2
3
4
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
5.8.2
Anwahl Schweißaufgabe
Bedienelement
54
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Aktion
Ergebnis
Anwahl Schweißverfahren E-Hand.
Die Signalleuchte
Schweißstrom einstellen.
HINWEIS
leuchtet grün.
099-000088-EW500
26.11.2012
