Aufbau und Funktion
WIG-Schweißen
5.7.8.3

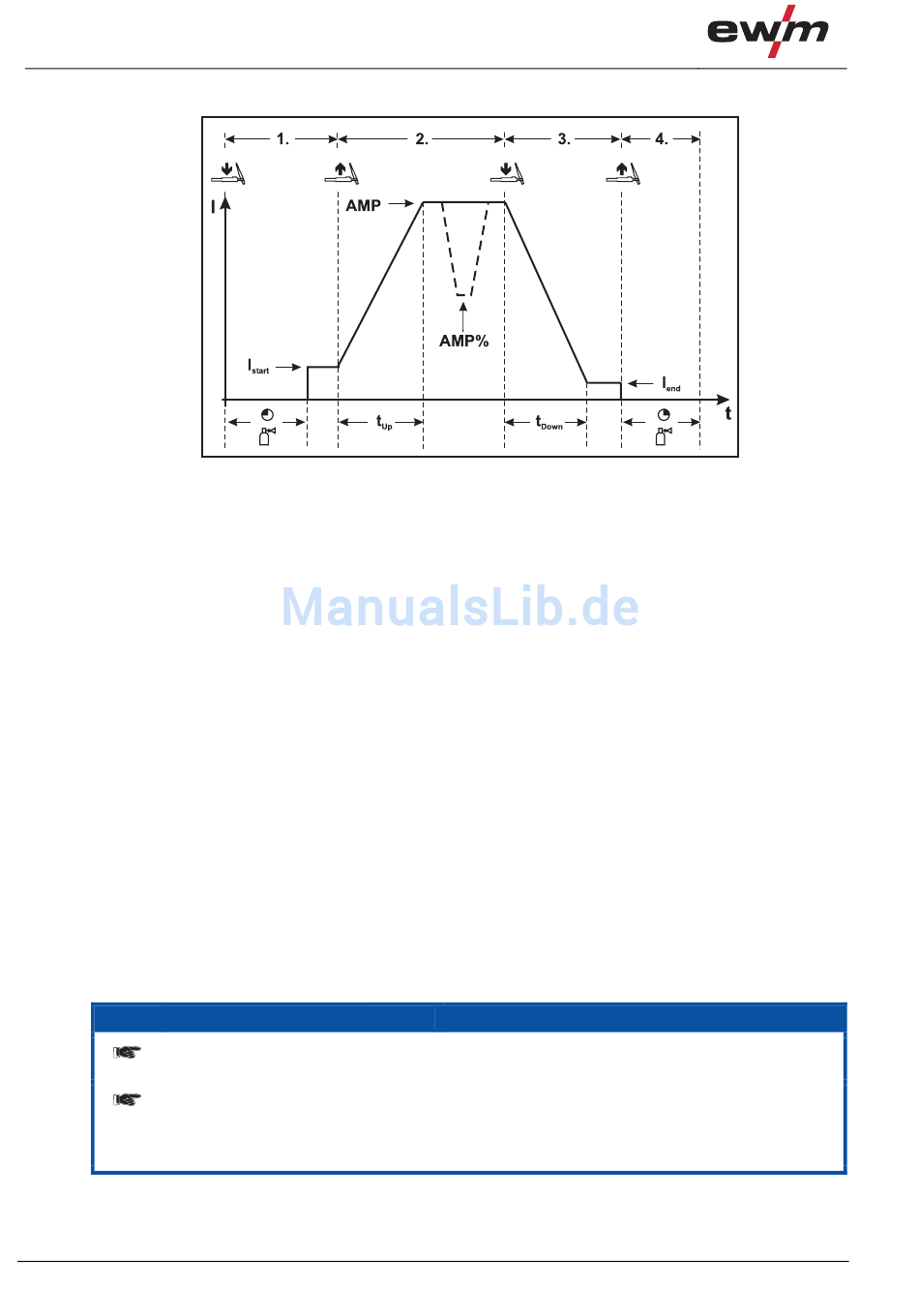

4-Takt-Betrieb
1.Takt
•
Brennertaster 1 drücken, Gasvorströmzeit läuft ab.
•
HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
•
Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert
(Suchlichtbogen bei Minimaleinstellung). HF schaltet ab.
2.Takt
•
Brennertaster 1 loslassen.
•
Schweißstrom steigt mit der eingestellten Up-Slope-Zeit auf Hauptstrom AMP an.
Vom Hauptstrom AMP auf Absenkstrom AMP% umschalten:
•
Brennertaster 2 drücken oder
•
Brennertaster 1 tippen.
Die Slopezeiten können eingestellt werden (siehe Kapitel "Erweiterte Einstellungen" Punkt "Slope-
Zeiten für Absenkstrom AMP% bzw. Pulsflanken einstellen".
3.Takt
•
Brennertaster 1 drücken.
•
Hauptstrom fällt mit der eingestellten Down-Slope-Zeit auf
Endkraterstrom I
4.Takt
•
Brennertaster 1 loslassen, Lichtbogen geht aus.
•
Eingestellte Gasnachströmzeit beginnt.
Sofortiges Beenden des Schweißvorganges ohne Downslope und Endkraterstrom:
•
Kurzes Drücken des 1. Brennertasters (3.Takt und 4.Takt).
Strom sinkt auf Null und die Gasnachströmzeit beginnt.
Bei angeschlossenem Fußfernsteller RTF schaltet das Gerät automatisch auf
Betriebsart 2-Takt. Up- und Downslope sind ausgeschaltet.
Um den alternativen Schweißstart (Tipp-Start) zu verwenden, muss an der
Gerätesteuerung ein zweistelliger Brennermodus (11-x) eingestellt werden. Je nach
Gerätetyp sind unterschiedliche Anzahlen der Brennermodi verfügbar. In den
einstelligen Brennermodi (1-x) ist diese Funktion deaktiviert.
38
(Minimalstrom) ab.
end
Abbildung 5-10
HINWEIS
099-000088-EW500
26.11.2012
