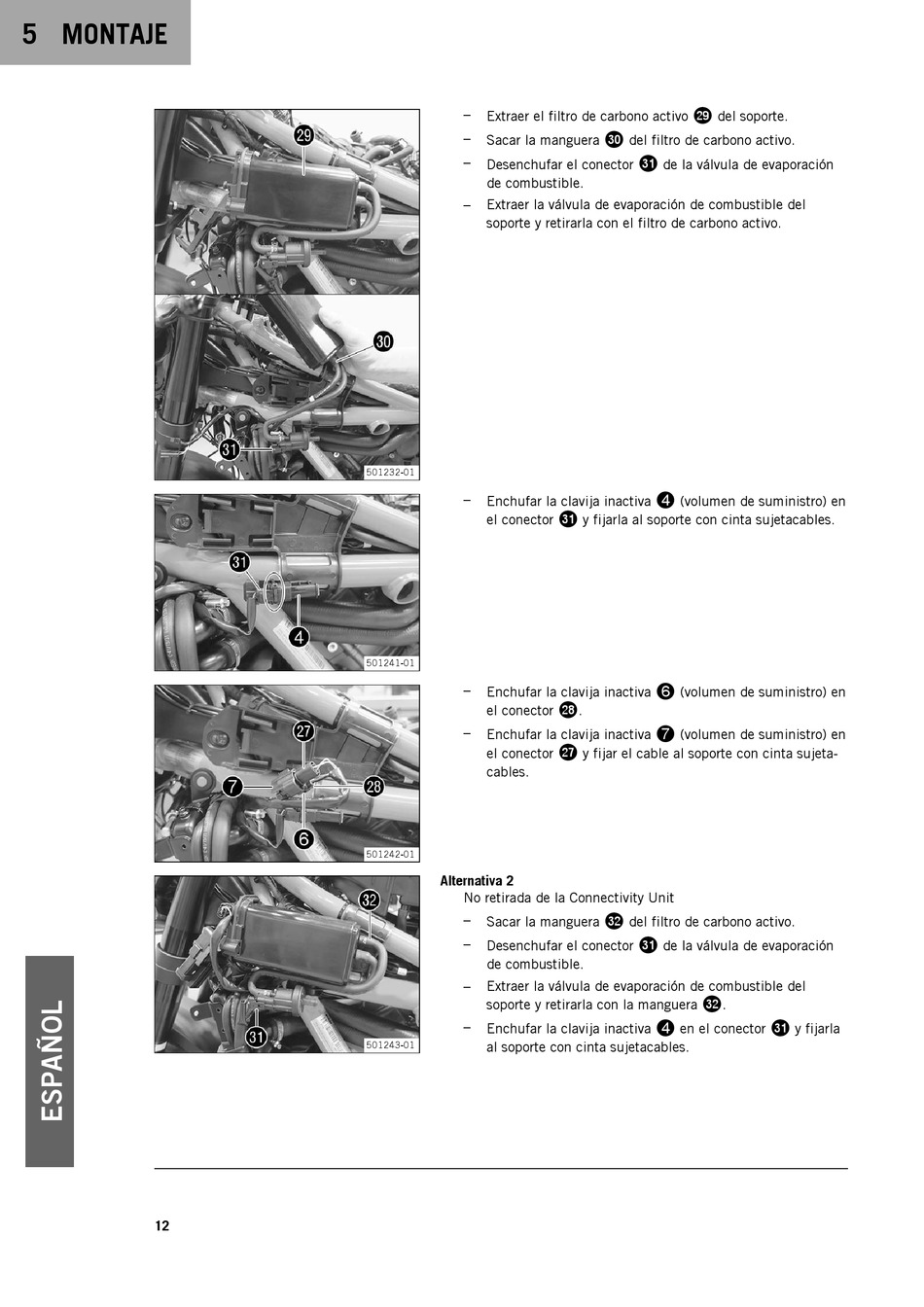

5 MONTAJE
12
–
Extraer el filtro de carbono activo
–
Sacar la manguera
–
Desenchufar el conector
de combustible.
–
Extraer la válvula de evaporación de combustible del
soporte y retirarla con el filtro de carbono activo.
501232-01
–
Enchufar la clavija inactiva
el conector
501241-01
–
Enchufar la clavija inactiva
el conector
–
Enchufar la clavija inactiva
el conector
cables.
501242-01
Alternativa 2
No retirada de la Connectivity Unit
–
Sacar la manguera
–
Desenchufar el conector
de combustible.
–
Extraer la válvula de evaporación de combustible del
soporte y retirarla con la manguera
–
Enchufar la clavija inactiva
al soporte con cinta sujetacables.
501243-01
ct
del soporte.
dk
del filtro de carbono activo.
dl
de la válvula de evaporación
4
(volumen de suministro) en
dl
y fijarla al soporte con cinta sujetacables.
6
(volumen de suministro) en
cs
.
7
(volumen de suministro) en
cr
y fijar el cable al soporte con cinta sujeta-
dm
del filtro de carbono activo.
dl
de la válvula de evaporación
dm
.
4
en el conector
dl
y fijarla
