FITTING INSTRUCTIONS
LICENSE PLATE HOLDER SUPPORT
A60708915044
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM A60708915044

Inhaltszusammenfassung für KTM A60708915044

  • Seite 1 FITTING INSTRUCTIONS LICENSE PLATE HOLDER SUPPORT A60708915044...
  • Seite 3 Die Montageanleitung entsprach zum Zeitpunkt der Drucklegung dem neuesten Stand dieser Baureihe. Kleine Abweichungen, die sich aus der konstruktiven Weiterentwicklung ergeben, sind jedoch nie ganz auszuschließen. Alle enthaltenen Angaben sind unverbindlich. Die KTM AG behält sich insbesondere das Recht vor, technische Angaben, Preise, Farben, Formen, Materialien, Dienst- und Serviceleistungen, Konstruktionen, Ausstattungen und Ähnliches ohne vorherige Ankündigung und ohne Angabe von Gründen zu ändern bzw.

  • Seite 4: Verwendete Symbole

    Kennzeichnet eine unerwartete Reaktion (z. B. eines Arbeitsschrittes oder einer Funktion). Kennzeichnet Arbeiten, die Fachkenntnisse und technisches Verständnis erfordern. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen. Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE 2 Einsatzdefinition - bestimmungsgemäßer Gebrauch Fachmännische Beratung und eine korrekte Installation des technischen Zubehörs durch einen autorisierten Händler unter Verwendung von Spezialwerkzeug ist unerlässlich, um das Optimum an Sicherheit und Funktionalität zu gewährleisten. Bei gekennzeichneten (EC, ECE,...) Artikeln sind Homologationsunterlagen vorhanden.

  • Seite 6: Sicherer Betrieb

    – Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga- ben entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt die KTM AG das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Sofern nicht anders vermerkt, muss bei jeder Arbeit die Zündung ausgeschaltet sein (Modelle mit Zündschloss, Modelle mit Transponderschlüssel) bzw.
  • Seite 7 SICHERHEITSHINWEISE 2 Teile, die nicht wiederverwendet werden können (z. B. selbstsichernde Schrauben und Muttern, Dehnschrauben, Dichtungen, Dichtringe, O-Ringe, Splinte, Sicherungsbleche), beim Zusammenbau durch neue Teile ersetzen. Für einige Schraubverbindungen ist eine Schraubensicherung (z. B. Loctite ® ) erforderlich. Spezifische Hinweise des Herstellers bei der Verwendung beachten.

  • Seite 8: Wichtige Hinweise

    Betriebsmittel und Hilfsstoffe laut Bedienungsanleitung und Spezifikation verwenden. Ersatzteile, Zubehör Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von der KTM AG freigegeben und/oder empfohlen sind, und lassen Sie diese in einer autorisierten Fachwerkstatt montieren. Für andere Pro- dukte und daraus entstandene Schäden übernimmt die KTM AG keine Haftung.

  • Seite 9: Lieferumfang

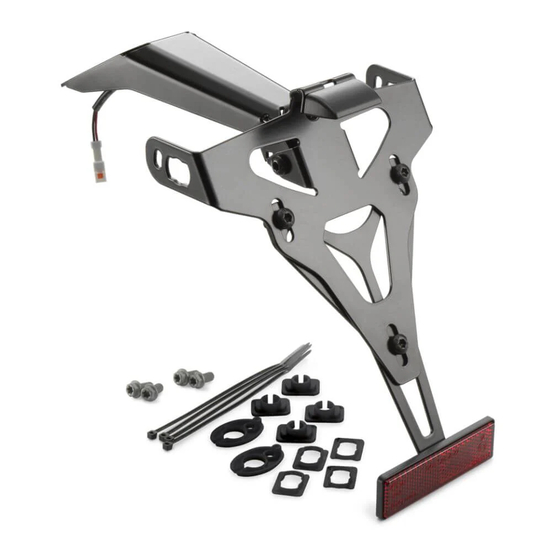

    LIEFERUMFANG 4 Lieferumfang 505467-01 1x Kennzeichenträger 4x Bundschraube M6x12 1x Kennzeichenhalter-Oberteil 1x Kennzeichenhalter-Unterteil 1x Rückstrahler 2x Schraube M4 1x Kennzeichenbeleuchtung 2x Blinkeradapter innen Bajonett 2x Blinkeradapter innen M10 (wird bei diesem Kit nicht verwendet) 2x Blinkeradapter innen M8 (wird bei diesem Kit nicht verwendet) 2x Blinkeradapter außen (wird bei diesem Kit nicht verwendet) 5x Flachkopfschraube M6x16 2x Keilsicherungsscheibe M6...
