FITTING INSTRUCTIONS
CONNECTIVITY UNIT
A46014986033
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM A46014986033

Inhaltszusammenfassung für KTM A46014986033

  • Seite 1 FITTING INSTRUCTIONS CONNECTIVITY UNIT A46014986033...
  • Seite 3 Die Montageanleitung entsprach zum Zeitpunkt der Drucklegung dem neuesten Stand dieser Baureihe. Kleine Abweichungen, die sich aus der konstruktiven Weiterentwicklung ergeben, sind jedoch nie ganz auszuschließen. Alle enthaltenen Angaben sind unverbindlich. Die KTM AG behält sich insbesondere das Recht vor, technische Angaben, Preise, Farben, Formen, Materialien, Dienst- und Serviceleistungen, Konstruktionen, Ausstattungen und Ähnliches ohne vorherige Ankündigung und ohne Angabe von Gründen zu ändern bzw.

  • Seite 4: Verwendete Symbole

    Kennzeichnet eine unerwartete Reaktion (z. B. eines Arbeitsschrittes oder einer Funktion). Kennzeichnet Arbeiten, die Fachkenntnisse und technisches Verständnis erfordern. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen. Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE 2 Einsatzdefinition - bestimmungsgemäßer Gebrauch Fachmännische Beratung und eine korrekte Installation des technischen Zubehörs durch einen autorisierten Händler unter Verwendung von Spezialwerkzeug ist unerlässlich, um das Optimum an Sicherheit und Funktionalität zu gewährleisten. Bei gekennzeichneten (EC, ECE,...) Artikeln sind Homologationsunterlagen vorhanden.

  • Seite 6: Sicherer Betrieb

    – Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga- ben entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt die KTM AG das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Sofern nicht anders vermerkt, muss bei jeder Arbeit die Zündung ausgeschaltet sein (Modelle mit Zündschloss, Modelle mit Transponderschlüssel) bzw.
  • Seite 7 SICHERHEITSHINWEISE 2 Teile, die nicht wiederverwendet werden können (z. B. selbstsichernde Schrauben und Muttern, Dehnschrauben, Dichtungen, Dichtringe, O-Ringe, Splinte, Sicherungsbleche), beim Zusammenbau durch neue Teile ersetzen. Für einige Schraubverbindungen ist eine Schraubensicherung (z. B. Loctite ® ) erforderlich. Spezifische Hinweise des Herstellers bei der Verwendung beachten.

  • Seite 8: Wichtige Hinweise

    Betriebsmittel und Hilfsstoffe laut Bedienungsanleitung und Spezifikation verwenden. Ersatzteile, Zubehör Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von der KTM AG freigegeben und/oder empfohlen sind, und lassen Sie diese in einer autorisierten Fachwerkstatt montieren. Für andere Pro- dukte und daraus entstandene Schäden übernimmt die KTM AG keine Haftung.

  • Seite 9: Lieferumfang

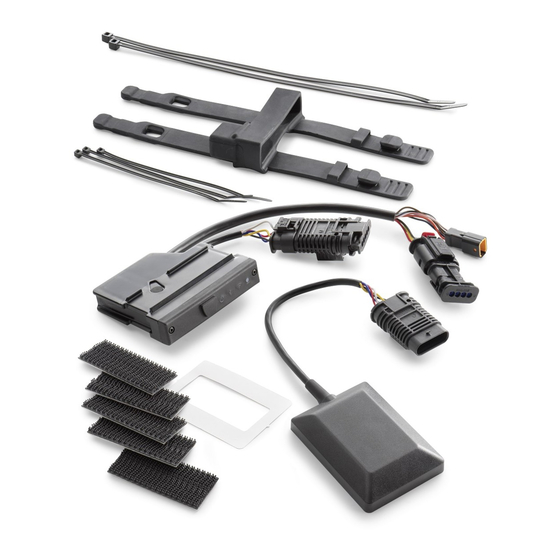

    LIEFERUMFANG 4 Lieferumfang 505383-01 1x Connectivity Unit 1x Haltegummi 5x Kabelbinder (o. Abb.)
  • Seite 10 5 MONTAGE Montage 505384-01 – Schraube entfernen. 505385-01 – Startnummerntafel hochziehen, die Bremsleitung aushängen und abnehmen.
  • Seite 11 MONTAGE 5 505386-01 – Connectivity Unit wie dargestellt am Haltegummi (beides Lieferumfang) montieren. 505387-01 – Haltegummi an der Gabel montieren. Vorgabe Abstand zur oberen Gabelbrücke 19 mm...
  • Seite 12 5 MONTAGE 505388-01 – Schutzkappe entfernen. – Steckerverbindung (Connectivity Unit an Kabelbaum) zusammenstecken. 505389-01 – Stecker an der Halterung positionieren, falls kein weiteres Zubehör verbaut wird.
  • Seite 13 MONTAGE 5 505147-01 – Stecker mit Kabelbindern (Lieferumfang) sichern (s. Pfeile). Vorgabe Sicherstellen, dass die Kabel nicht eingeklemmt oder beschädigt werden. Info Die Abb. zeigt, wie die Connectivity Unit an die Antenne (nicht im Lieferumfang) angesteckt ist. 505390-01 – Bremsleitung in den Halterungen der Startnummerntafel positionieren.
  • Seite 14 5 MONTAGE 505391-01 – Startnummerntafel positionieren. Die Haltenasen greifen am Kotflügel ein. 505384-01 – Schraube montieren und festziehen.
  • Seite 15 MONTAGE 5 Vorgabe Die Funktion der Connectivity Unit muss nach der Montage mit dem Diagnosetool aktiviert und mit der aktuellen Software programmiert werden. Außerdem benötigt es die letztgültige Software des Motorsteuergerätes. Dies muss in einer autorisierten Fachwerkstatt durchgeführt werden.
  • Seite 16 6 CONNECTIVITY UNIT OFFROAD Connectivity Unit Offroad (CUO) M02091-10 Die Connectivity Unit Offroad ist am rechten Gabelbein angebracht. Die GPS-Einheit ist am Kotflügel angebracht. Die vom Hersteller bereitgestellte App führt durch die Bedienung der Connectivity Unit Offroad. Mögliche Zustände • kurz gedrückt (<1,5 s) –...
  • Seite 17 CONNECTIVITY UNIT OFFROAD 6 • leuchtet grün – Das GPS-Modul ist aktiv und die Position ist erfasst. Kontrollleuchte Info Mögliche Fehlercodes der Kontrollleuchte sind im Kapitel Fehlersuche beschrieben.
  • Seite 18 7 FEHLERSUCHE CONNECTIVITY UNIT OFFROAD Fehlfunktionen werden über rotes Blinken der Kontrollleuchte angezeigt. Info Die einzelnen Blinksignale sind 0,5 Sekunden lang (0,25 Sekunden ein, 0,25 Sekunden aus). Die Pause, bis sich ein Blinkcode wiederholt, beträgt 2 Sekunden. M02092-10 Fehler Mögliche Ursache Maßnahme –...

  • Seite 19: Länderspezifische Konformitätserklärungen

    LÄNDERSPEZIFISCHE KONFORMITÄTSERKLÄRUNGEN 8 Länderspezifische Konformitätserklärungen W00603-10...

  • Seite 20: Fcc-Erklärungen

    9 FCC-ERKLÄRUNGEN FCC-Erklärungen Feststellung zu Modifikationen Änderungen und Modifikationen, die nicht ausdrücklich von der zuständigen Behörde genehmigt wurden, können dazu führen, dass dem Benutzer der Betrieb der Geräte untersagt wird. Feststellung zu Interferenzen Dieses Gerät erfüllt Teil 15 der FCC‑Bestimmungen. Der Betrieb unterliegt folgenden zwei Bedingungen: 1 Dieses Gerät darf keine Interferenzen verursachen.

  • Seite 21: Abkürzungsverzeichnis

    ABKÜRZUNGSVERZEICHNIS 10 Abb. Abbildung o. Abb. ohne Abbildung siehe...
  • Seite 22 10 ABKÜRZUNGSVERZEICHNIS...

  • Seite 41: List Of Abbreviations

    LIST OF ABBREVIATIONS 10 Fig. Figure no fig. no figure...
  • Seite 42 10 LIST OF ABBREVIATIONS...

  • Seite 61: Elenco Delle Abbreviazioni

    ELENCO DELLE ABBREVIAZIONI 10 Fig. Figura senza fig. senza figura vedi...
  • Seite 62 10 ELENCO DELLE ABBREVIAZIONI...

  • Seite 81: Liste Des Abréviations

    LISTE DES ABRÉVIATIONS 10 voir Fig. Figure non illustré non illustré...
  • Seite 82 10 LISTE DES ABRÉVIATIONS...
  • Seite 101 ÍNDICE DE ABREVIATURAS 10 Fig. Figura sin fig. sin figura véase véase...
  • Seite 102 *3240057en* 3240057 KTM Sportmotorcycle GmbH Stallhofnerstraße 3, 5230 Mattighofen KTM.COM...
  • Seite 105 EN 301 489-19 V2.2.1:2022 - Funkanlagen (Verordnung 6. (2)): EN 55032:2015/A11:2020 ECE R10.06 EN 300 328 V2.2.2:2019-07 EN 303 413 V1.2.1:2021/04 Unterzeichnet für und im Namen von: KTM AG Mattighofen, Österreich 15.03.2023 _____________ _____________________________________________ Ort und Datum der Ausstellung Viktor Sigl...
  • Seite 111 EN 301 489-19 V2.2.1:2022 - Funkanlagen (Artikel 3. (2)): EN 55032:2015/A11:2020 ECE R10.06 EN 300 328 V2.2.2:2019 EN 303 413 V1.2.1:2021 Unterzeichnet für und im Namen von: KTM AG Mattighofen, Österreich 15.03.2023 _____________ _____________________________________________ Ort und Datum der Ausstellung Viktor Sigl...
