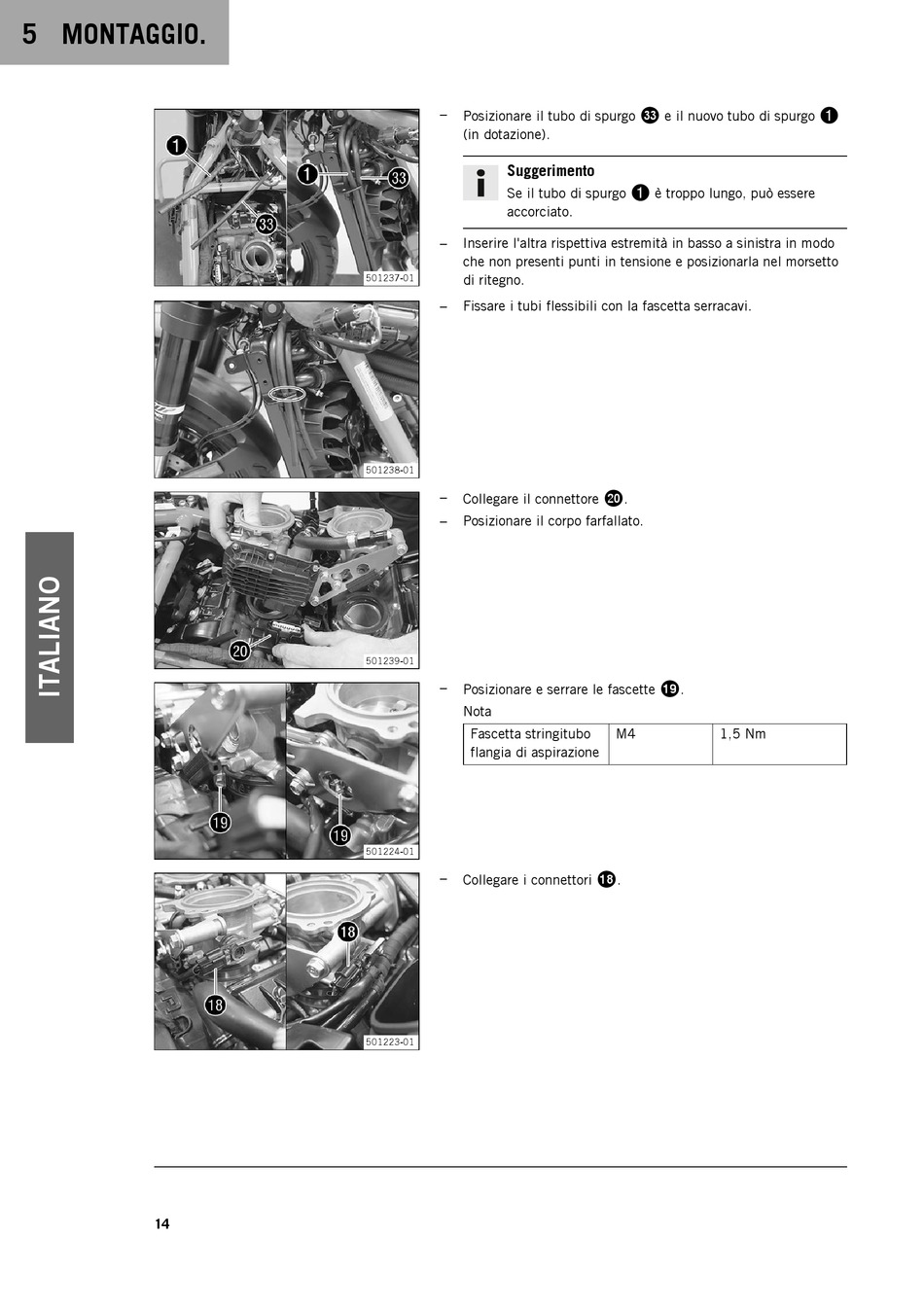

5 MONTAGGIO.
14
–
Posizionare il tubo di spurgo
(in dotazione).
Suggerimento
Se il tubo di spurgo
accorciato.
–
Inserire l'altra rispettiva estremità in basso a sinistra in modo
che non presenti punti in tensione e posizionarla nel morsetto
di ritegno.
501237-01
–
Fissare i tubi flessibili con la fascetta serracavi.
501238-01
–
Collegare il connettore
–
Posizionare il corpo farfallato.
501239-01
–
Posizionare e serrare le fascette
Nota
Fascetta stringitubo
flangia di aspirazione
501224-01
–
Collegare i connettori
501223-01
dn
e il nuovo tubo di spurgo
1
è troppo lungo, può essere
ck
.
bt
.
M4 1,5 Nm
bs
.
1
