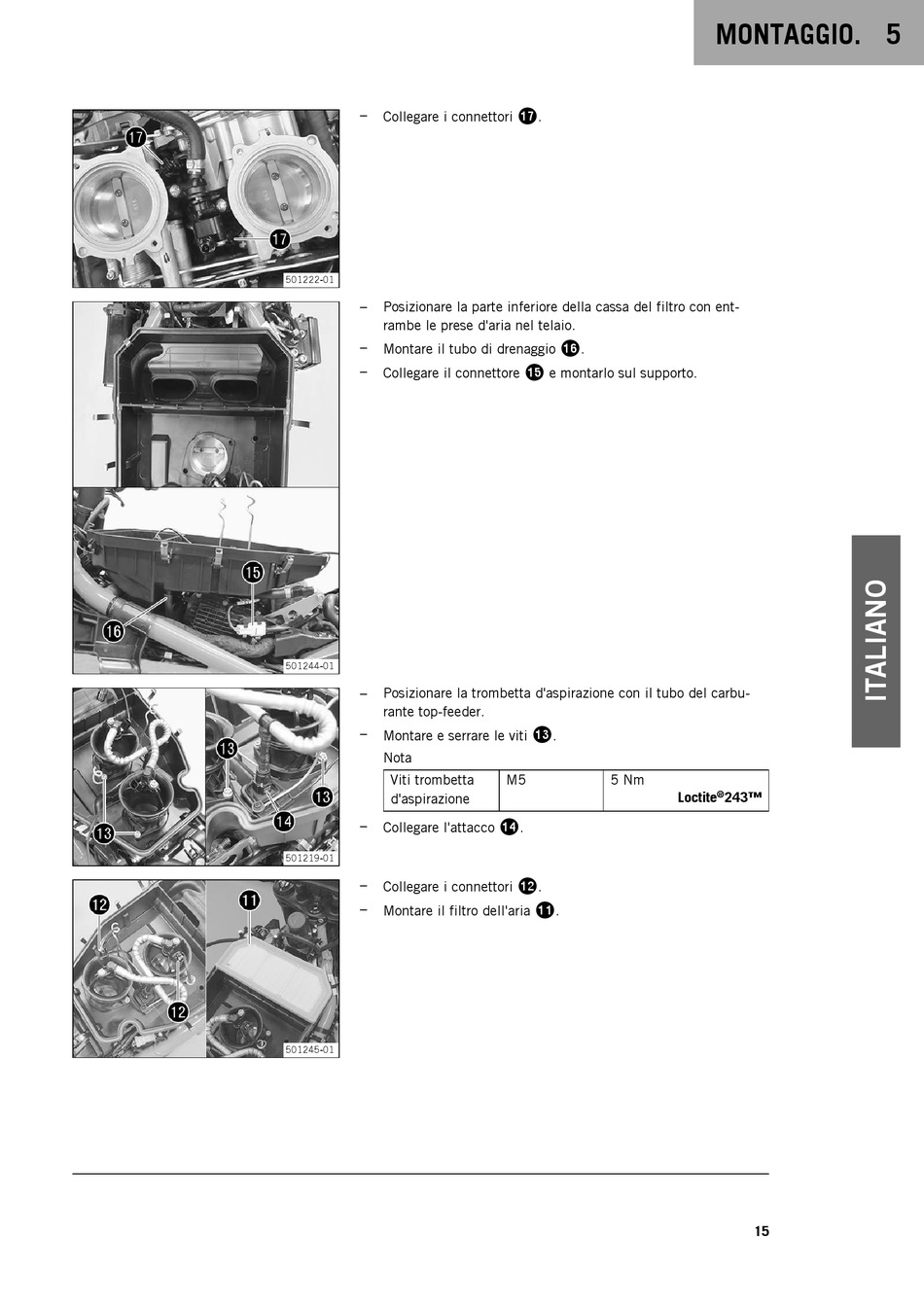

Collegare i connettori
501222-01
–
Posizionare la parte inferiore della cassa del filtro con ent-
rambe le prese d'aria nel telaio.
–
Montare il tubo di drenaggio
–
Collegare il connettore
501244-01
–
Posizionare la trombetta d'aspirazione con il tubo del carbu-
rante top-feeder.
–
Montare e serrare le viti
Nota
Viti trombetta
d'aspirazione
–
Collegare l'attacco
501219-01
–
Collegare i connettori
–
Montare il filtro dell'aria
501245-01
br
.
bq
.
bp
e montarlo sul supporto.
bn
.
M5 5 Nm
bo
.
bm
.
bl
.
MONTAGGIO. 5
Loctite ® 243™
