Diodentest
VORSICHT: Schalten Sie die Stromversorgung des zu prüfenden Geräts aus, bevor Sie
Diodentests durchführen
1.
Stecken Sie die schwarze Messleitung in die COM Eingangsbuchse.
2.
Stecken Sie die rote Messleitung in die '
3.
Schalten Sie das Gerät mit der Power Taste
4.
Schieben Sie den Funktionsschalter auf die '
5.
Das Display zeigt nun das 'AUTO' Symbol (Bereichsautomatik) an.
6.
Drücken Sie die Taste M (MODE), um den Diodentest-Modus
Display zeigt nun das Symbol für die manuelle Bereichsauswahl (MANU) an.
7.

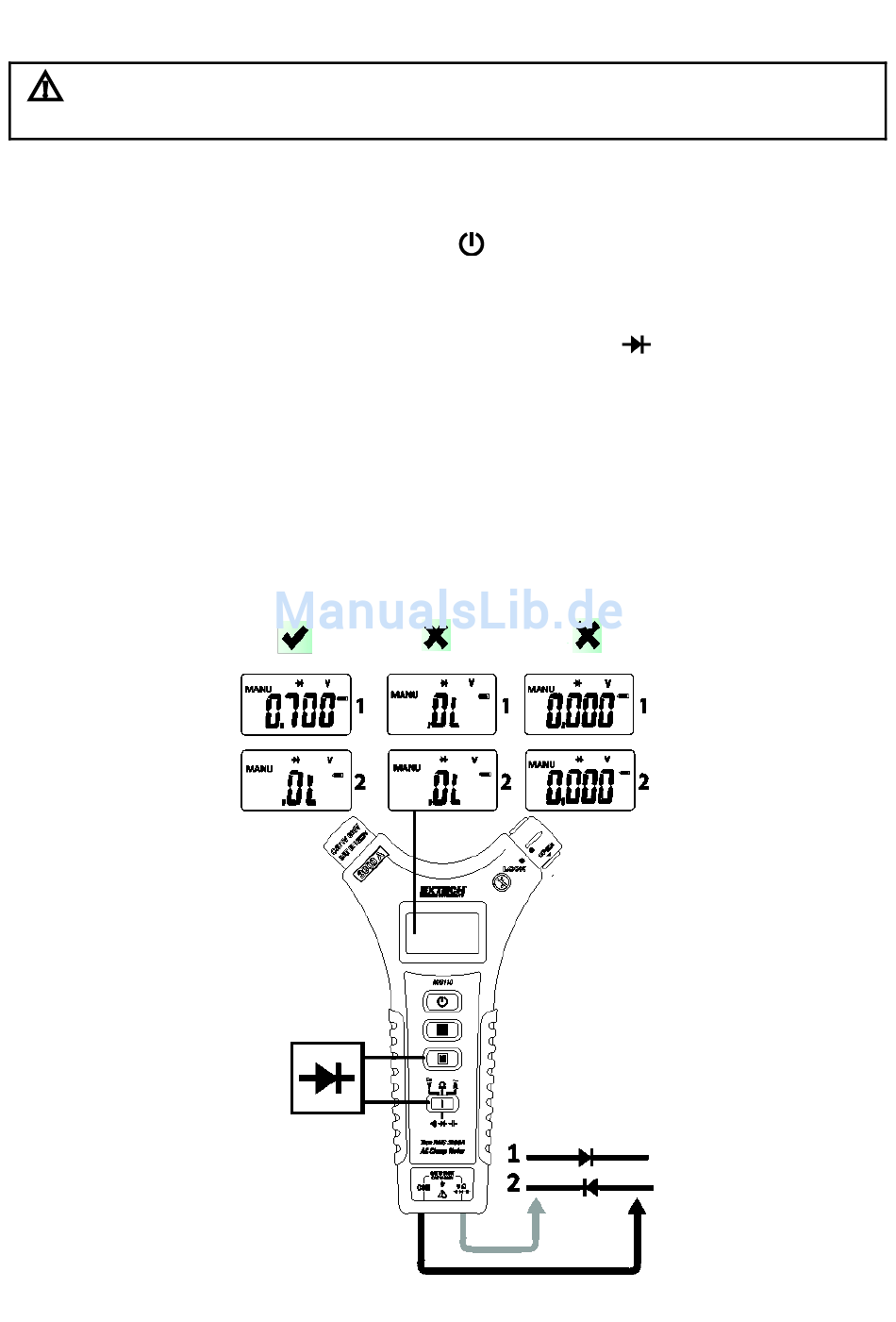

Wenn wie in Test position 1 verbunden, wird ein Vorwärtsstromfluss hergestellt und die
ungefähre Durchlassspannung (UF) der Diode angezeigt. Wenn die zu prüfende Diode
defekt ist (kurzgeschlossen) wird '0.000' oder 'OL' (offener Stromkreis) angezeigt.
8.
Wenn wie in Test position 2 verbunden, wird eine umgekehrte Polarität geprüft. Wenn die
zu prüfende Diode gut ist, wird 'OL' angezeigt. Bei einer defekten Diode wird '0.000' oder
ein anderer Wert angezeigt. Ein richtiger Diodentest sollte die Messung von beiden
Polaritäten umfassen.
Ω
' Eingangsbuchse.
ein.
Ω
' Position.
12
auszuwählen. Das
MA3110-de-DE_V1.0 12/16
