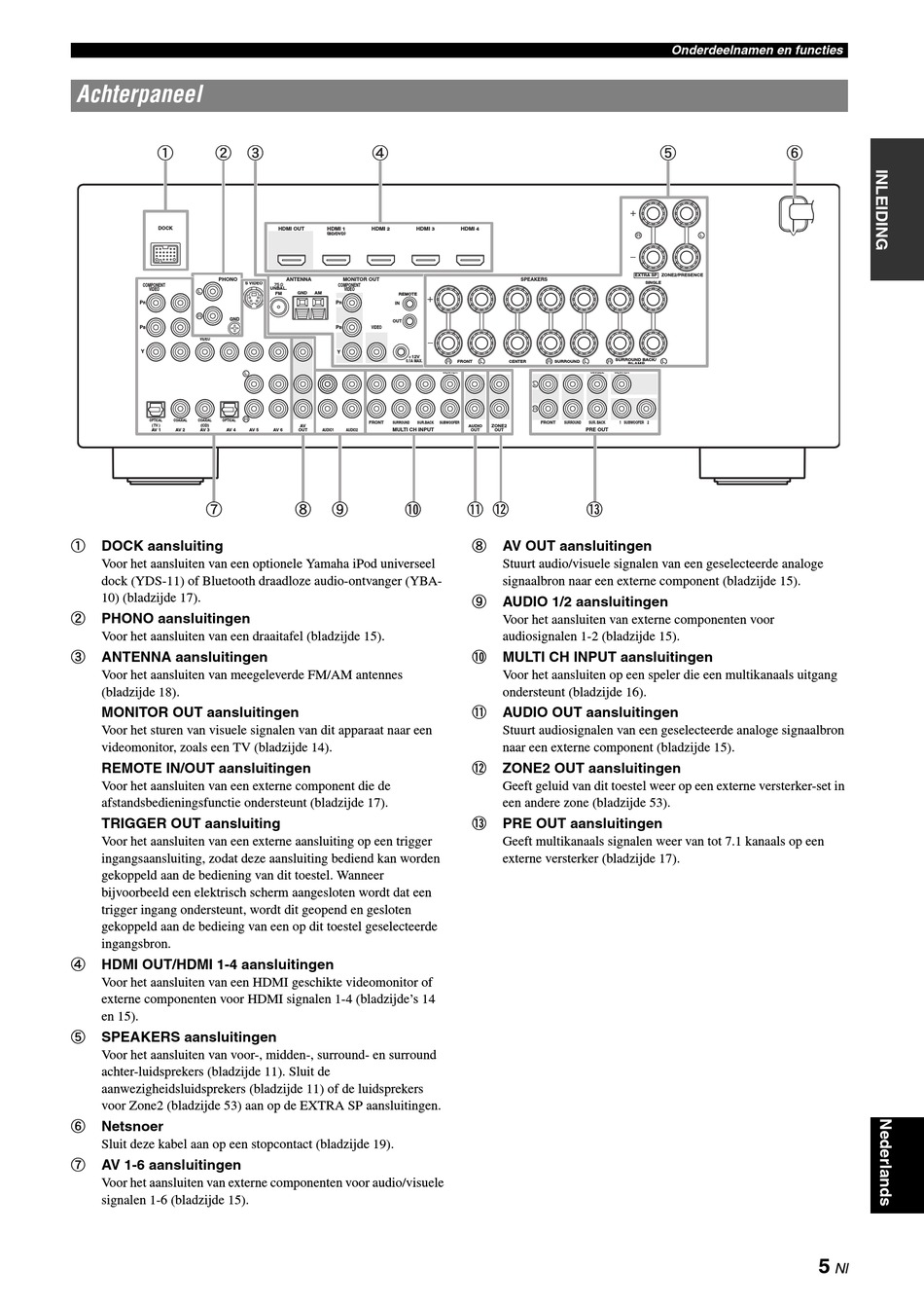

Achterpaneel

a b
DOCK
PHONO
S VIDEO
COMPONENT
VIDEO
P
R
GND
P
B
VIDEO
Y
OPTICAL COAXIAL COAXIAL OPTICAL
( TV ) (CD)
AV 2 AV 3 AV 4
g
a
DOCK aansluiting
Voor het aansluiten van een optionele Yamaha iPod universeel
dock (YDS-11) of Bluetooth draadloze audio-ontvanger (YBA-
10) (bladzijde 17).
b
PHONO aansluitingen
Voor het aansluiten van een draaitafel (bladzijde 15).
c
ANTENNA aansluitingen
Voor het aansluiten van meegeleverde FM/AM antennes
(bladzijde 18).
MONITOR OUT aansluitingen
Voor het sturen van visuele signalen van dit apparaat naar een
videomonitor, zoals een TV (bladzijde 14).
REMOTE IN/OUT aansluitingen
Voor het aansluiten van een externe component die de
afstandsbedieningsfunctie ondersteunt (bladzijde 17).
TRIGGER OUT aansluiting
Voor het aansluiten van een externe aansluiting op een trigger
ingangsaansluiting, zodat deze aansluiting bediend kan worden
gekoppeld aan de bediening van dit toestel. Wanneer
bijvoorbeeld een elektrisch scherm aangesloten wordt dat een
trigger ingang ondersteunt, wordt dit geopend en gesloten
gekoppeld aan de bedieing van een op dit toestel geselecteerde
ingangsbron.
d
HDMI OUT/HDMI 1-4 aansluitingen
Voor het aansluiten van een HDMI geschikte videomonitor of
externe componenten voor HDMI signalen 1-4 (bladzijde's 14
en 15).
e
SPEAKERS aansluitingen
Voor het aansluiten van voor-, midden-, surround- en surround
achter-luidsprekers (bladzijde 11). Sluit de
aanwezigheidsluidsprekers (bladzijde 11) of de luidsprekers
voor Zone2 (bladzijde 53) aan op de EXTRA SP aansluitingen.
f
Netsnoer
Sluit deze kabel aan op een stopcontact (bladzijde 19).
g
AV 1-6 aansluitingen
Voor het aansluiten van externe componenten voor audio/visuele
signalen 1-6 (bladzijde 15).
c d
HDMI OUT HDMI 1 HDMI 2 HDMI 3
(BD/DVD)
ANTENNA MONITOR OUT
COMPONENT
UNBAL. VIDEO
GND AM
FM REMOTE
P
R IN
OUT
P VIDEO
B
Y
12V
0.1A MAX.
TRIGGER OUT
FRONT SURROUND SUR.BACK
AV
AV 5 AV 6 OUT AUDIO1 AUDIO2 MULTI CH INPUT
h i j
HDMI 4
SPEAKERS
FRONT
CENTER SURROUND
CENTER SINGLE
SUBWOOFER FRONT SURROUND SUR. BACK
AUDIO ZONE2
OUT OUT PRE OUT
k l m
h
AV OUT aansluitingen
Stuurt audio/visuele signalen van een geselecteerde analoge
signaalbron naar een externe component (bladzijde 15).
i
AUDIO 1/2 aansluitingen
Voor het aansluiten van externe componenten voor
audiosignalen 1-2 (bladzijde 15).
j
MULTI CH INPUT aansluitingen
Voor het aansluiten op een speler die een multikanaals uitgang
ondersteunt (bladzijde 16).
k
AUDIO OUT aansluitingen
Stuurt audiosignalen van een geselecteerde analoge signaalbron
naar een externe component (bladzijde 15).
l
ZONE2 OUT aansluitingen
Geeft geluid van dit toestel weer op een externe versterker-set in
een andere zone (bladzijde 53).
m
PRE OUT aansluitingen
Geeft multikanaals signalen weer van tot 7.1 kanaals op een
externe versterker (bladzijde 17).
Onderdeelnamen en functies
e f
EXTRA SP ZONE2/PRESENCE
SINGLE
SURROUND BACK/
BI-AMP
CENTER
1 SUBWOOFER 2
5
Nl
