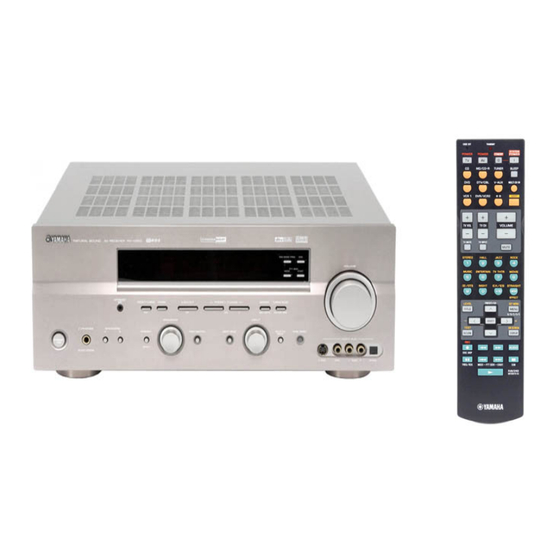

Yamaha RX-V650 Bedienungsanleitung
Verwandte Anleitungen für Yamaha RX-V650
Inhaltszusammenfassung für Yamaha RX-V650
- Seite 1 RX-V650 AV Receiver Ampli-tuner audio-vidéo OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING GEBRUIKSAANWIJZING ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
- Seite 2 Temperaturänderungen von kalt auf warm aus, und dieses Gerätes. Falls eine Wartung erforderlich ist, stellen Sie dieses Gerät nicht an Orten mit hoher wenden Sie sich bitte an einen YAMAHA-Kundendienst. Luftfeuchtigkeit auf (z.B. in Räumen mit Das Gehäuse sollte niemals selbst geöffnet werden.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SOUNDFELDPROGRAMME EINLEITUNG BESCHREIBUNG DER MERKMALE............2 SOUNDFELDPROGRAMME......47 WOLLEN WIR BEGINNEN ........ 3 Für Film/Videoquellen ..........47 Mitgeliefertes Zubehör ..........3 Für Musikquellen............. 50 Einsetzen der Batterien in die Fernbedienung ... 3 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN ........... 4 WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Fronttafel.............. -
Seite 4: Eingebauter 7-Kanal-Leistungsverstärker
In Lizenz von Dolby Laboratories hergestellt. „DTS“, „DTS-ES“, „Neo:6“ und „DTS 96/24“ sind „Dolby“, „Pro Logic“, „Surround EX“ und das Doppel-D- Warenzeichen der Digital Theater Systems, Inc. Symbol sind Warenzeichen von Dolby Laboratories. „SILENT CINEMA“ ist ein Warenzeichen der YAMAHA CORPORATION. -
Seite 5: Wollen Wir Beginnen
WOLLEN WIR BEGINNEN WOLLEN WIR BEGINNEN Mitgeliefertes Zubehör Bitte überprüfen Sie, dass Sie alle der folgenden Teile erhalten haben. Fernbedienung Batterien (4) MW-Rahmenantenne 75-Ohm/300-Ohm-Antennenadapter (Mikro, R03, UM-4) (nur Modell für Großbritannien) CODE SET TRANSMIT SYSTEM POWER POWER STANDBY POWER MD/CD-R TUNER SLEEP DTV/CBL... -
Seite 6: Bedienungselemente Und Ihre Funktionen
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Fronttafel (Modell für U.S.A.) VOLUME OPTIMIZER l PRESET/TUNING h PRESET/TUNING FM/AM A/B/C/D/E MEMORY TUNING MODE EDIT NEXT LEVEL MAN'L/AUTO FM AUTO/MAN'L MONO PROGRAM INPUT PHONES SPEAKERS STRAIGHT TONE CONTROL INPUT MODE MULTI CH PURE DIRECT INPUT STANDBY... - Seite 7 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Nur Modelle für Großbritannien und PHONES (SILENT CINEMA)- Europa Kopfhörerbuchse Gibt die Audiosignale für privates Hörvergnügen mit den L RDS MODE/FREQ Kopfhörern aus. Wenn Sie Kopfhörer anschließen, werden Drücken Sie diese Taste, wenn das Gerät einen RDS- keine Signale an die OUTPUT-Buchsen oder die Sender empfängt, um den Anzeigemodus zyklisch Lautsprecher ausgegeben.
-
Seite 8: Fernbedienung
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Fernbedienung 3 Eingangswahltasten Dieser Abschnitt beschreibt die Funktion jedes Bedienungselements der Fernbedienung, das für die Wählen die Eingangsquelle und ändern den Bedienung dieses Gerätes verwendet wird. Um andere Steuerungsbereich. Komponenten zu bedienen, siehe „MERKMALE DER 4 Soundfeldprogramm / Zifferntasten FERNBEDIENUNG“... -
Seite 9: Verwendung Der Fernbedienung
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN G STRAIGHT (EFFECT) Verwendung der Fernbedienung Schaltet die Soundfelder aus oder ein. Wenn STRAIGHT gewählt ist, werden die Ausgangssignale (2-Kanal oder Die Fernbedienung sendet einen gerichteten Infrarotstrahl Multi-Kanal) direkt von ihren entsprechenden aus. Lautsprechern oder Effektverarbeitung ausgegeben. Richten Sie die Fernbedienung während der Bedienung H EX/ES unbedingt direkt auf den Fernbedienungssensor des... -
Seite 10: Fronttafel-Display
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Fronttafel-Display DVR/VCR2 VCR1 V-AUX DTV/CBL MD/CD-R TUNER SILENT CINEMA NIGHT PTY HOLD AUTO TUNED STEREO MEMORY MUTE VOLUME MATRIX DISCRETE VIRTUAL OPTIMIZER HiFi DSP DIGITAL SLEEP RT CT 96/24 L C R PL x SL SB SR (Nur Modelle für Großbritannien und Europa) 1 Decoder-Anzeigen... - Seite 11 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN K 96/24 Anzeige Leuchtet auf, wenn ein DTS 96/24-Signal an diesem Gerät eingespeist wird. L LFE Anzeige Leuchtet auf, wenn das Eingangssignal das LFE-Signal enthält. M Eingangskanalanzeigen Zeigen die Kanalkomponenten des aktuellen Digital- Eingangssignals an. N Anzeigen für Presence- und hintere Surround-Lautsprecher Zeigt den Anschluss der Presence- und/oder hinteren Surround-Lautsprecher an, wenn die SPEAKER LEVEL...
-
Seite 12: Rückwand
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Rückwand COMPONENT VIDEO TUNER 75Ω UNBAL. /CBL AUDIO AUDIO VIDEO VIDEO S VIDEO DIGITAL MONITOR INPUT PRE OUT AC OUTLETS SWITCHED CENTER COAXIAL (PLAY) /CBL /CD-R OPTICAL DTV/CBL (REC) PRESENCE VCR 1 SURROUND FRONT SURROUND WOOFER BACK SPEAKERS FRONT... -
Seite 13: Lautsprecher-Setup
60˚ 80˚ Subwoofer (Tieftöner) Die Verwendung eines Subwoofers, wie zum Beispiel des YAMAHA Active Servo Processing Subwoofer Systems, mehr als 30 cm ist nicht nur für die Betonung der Bassfrequenzen von jedem oder allen Kanälen wirksam, sondern auch für die... -
Seite 14: Lautsprecheranschlüsse
LAUTSPRECHER-SETUP Lautsprecheranschlüsse Ziehen Sie den Knopf fest, um den Draht zu sichern. Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), „+“ (Rot) und „–“ (Schwarz) richtig an. Falls die Anschlüsse fehlerhaft sind, kann kein Sound von den Lautsprechern vernommen werden, und wenn die Polarität der Lautsprecher falsch ist, erklingt der Sound unnatürlich und ohne Bässe. - Seite 15 LAUTSPRECHER-SETUP Subwoofer- Presence-Lautsprecher Surround-Lautsprecher System Rechts Links Rechts Links PRE OUT CENTER PRESENCE SURROUND FRONT SURROUND WOOFER BACK SPEAKERS SURROUND FRONT CENTER SURROUND BACK Vordere Lautsprecher Center- Lautsprecher Rechts Links Hintere Surround- Lautsprecher Rechts Links Vordere Lautsprecher (A) Sie können sowohl die hinteren Surround-Lautsprecher als auch die Presence-Lautsprecher an dieses Gerät anschließen, wobei diese Lautsprecher jedoch nicht gleichzeitig den Sound ausgeben.
- Seite 16 Schließen Sie die Surround-Lautsprecher an diese Klemmen an. SUB WOOFER-Buchse Schließen Sie einen Subwoofer mit eingebautem Verstärker, wie zum Beispiel das YAMAHA Active Servo Processing Subwoofer System, an diese Buchse an. SURROUND BACK Klemmen Schließen Sie die hinteren Surround-Lautsprecher an Lautsprecher-Layout diese Klemmen an.
-
Seite 17: Anschlüsse
ANSCHLÜSSE ANSCHLÜSSE Staubschutzkappe Vor dem Anschließen der Ziehen Sie die Kappe aus der Lichtleiterbuchse ab, bevor Sie Komponenten ein Lichtleiterkabel anschließen. Werfen Sie die Kappe nicht weg. Wenn Sie die Lichtleiterbuchse nicht verwenden, bringen Sie die Kappe wieder in ihrer ursprünglichen VORSICHT Position an. -
Seite 18: Anschluss Der Videokomponenten
ANSCHLÜSSE Anschluss der Videokomponenten Anschluss für die DVD-Wiedergabe Lichtleiterausgang Videoausgang Koaxialausgang DVD-Player Audioausgang COMPONENT VIDEO AUDIO VIDEO VIDEO S VIDEO DIGITAL MONITOR Videoeingang Video- INPUT monitor COAXIAL MONITOR OUT VIDEO S VIDEO... -
Seite 19: Anschluss An Die Multi Ch Input-Buchsen
ANSCHLÜSSE Anschluss an die MULTI CH INPUT-Buchsen Dieses Gerät ist mit 8 zusätzlichen Eingangsbuchsen (linke und rechte FRONT, CENTER, linke und rechte SURROUND, linke und rechte SURROUND BACK und SUB WOOFER) für diskreten Mehrkanaleingang von einem Multi-Format-Player, einem externen Decoder, Sound-Prozessor oder Vorverstärker ausgerüstet. Schließen Sie die Ausgangsbuchsen Ihres Multi-Format-Players oder externen Decoders an die MULTI CH INPUT- Buchsen an. -
Seite 20: Anschlüsse Für Andere Videokomponenten
ANSCHLÜSSE Anschlüsse für andere Videokomponenten Lichtleiterausgang Videoausgang Kabel-TV oder Satellitentuner Audioausgang COMPONENT VIDEO /CBL AUDIO VIDEO VIDEO S VIDEO DIGITAL INPUT /CBL OPTICAL DTV/CBL VCR 1 Audioeingang Videoeingang DVD-Recorder oder VCR Audioausgang Videoausgang VIDEO AUX-Buchsen (auf der Fronttafel) VIDEO AUX Verwenden Sie diese Buchsen, um eine beliebige Videoquelle, wie zum Beispiel eine Spielekonsole oder S VIDEO... -
Seite 21: Anschluss Der Audiokomponenten
ANSCHLÜSSE Anschluss der Audiokomponenten Anschlüsse für Audiokomponenten AUDIO DIGITAL Audioausgang INPUT CD-Player Audioausgang COAXIAL (PLAY) /CD-R MD-Recorder oder OPTICAL Tonbandgerät (REC) Koaxialausgang Audioeingang Lichtleiterausgang MD/CD-R Lichtleitereingang MD/CD-R OPTICAL DIGITAL OUTPUT... - Seite 22 Hintere Surround- oder Presence-Kanal- Leitungsausgangsbuchsen. 5 SUB WOOFER PRE OUT-Buchse Schließen Sie einen Subwoofer mit eingebautem Verstärker, wie zum Beispiel das YAMAHA Active Servo Processing Subwoofer System, an diese Buchse an. Hinweise • Jede PRE OUT-Buchse gibt die gleichen Kanalsignale wie die entsprechenden Lautsprecherklemmen aus.
-
Seite 23: Anschluss Der Antennen
Zimmerantenne. Falls die Empfangsqualität schlecht ist, (mitgeliefert) MW-Rahmenantenne (mitgeliefert) können Sie diese vielleicht durch eine Hochantenne verbessern. Wenden Sie sich für Hochantennen den den nächsten autorisierten YAMAHA Fachhändler oder Kundendienst. 75-Ohm/300-Ohm-Antennenadapter (nur Modell für Großbritannien) TUNER 75Ω UNBAL. Öffnen Sie die Abdeckung... -
Seite 24: Anschluss Des Netzkabels
ANSCHLÜSSE Anschluss des Netzkabels Anschluss des Netzkabels Speichersicherung Schließen Sie das Stromkabel an eine Netzdose an. Der Speichersicherungs-Schaltkreis vermeidet ein Löschen der gespeicherten Daten, auch wenn dieses Gerät AC OUTLET(S) (SWITCHED) auf den Bereitschaftsmodus geschaltet wird. Falls jedoch Modelle für Großbritannien und Australien ..1 OUTLET der Netzstecker von der Netzdose abgezogen oder die Modell für Korea ............ - Seite 25 ANSCHLÜSSE IMPEDANCE SELECTOR-Schalter (Impedanzwahlschalter) VORSICHT Ändern Sie die Einstellung des IMPEDANCE SELECTOR-Schalters nicht, wenn die Stromversorgung des Gerätes eingeschaltet ist, da anderenfalls das Gerät beschädigt werden könnte. Falls das Gerät nicht eingeschaltet wird, wenn Sie STANDBY/ON auf der Fronttafel oder der Fernbedienung drücken, dann ist vielleicht der IMPEDANCE SELECTOR-Schalter nicht vollständig in die entsprechende Position geschoben.
-
Seite 26: Einschalten Der Stromversorgung
ANSCHLÜSSE Einschalten der Stromversorgung Sobald alle Anschlüsse fertig gestellt sind, schalten Sie die Stromversorgung dieses Gerätes ein. VOLUME OPTIMIZER PRESET/TUNING FM/AM A/B/C/D/E l PRESET/TUNING h MEMORY TUNING MODE EDIT NEXT LEVEL MAN'L/AUTO FM AUTO/MAN'L MONO PROGRAM INPUT PHONES SPEAKERS STRAIGHT TONE CONTROL INPUT MODE MULTI CH... -
Seite 27: Auto Setup
AUTO SETUP AUTO SETUP Einleitung Optimierungsmikrofon-Setup Dieser Receiver verwendet die YAMAHA Parametric Room Acoustic Optimizer (YPAO) Technologie, die Schließen Sie das mitgelieferte zeitaufwendige Lautsprechereinstellungen aufgrund von Optimierungsmikrofon an die OPTIMIZER Hörversuchen überflüssig macht und hochgenaue MIC-Buchse auf der Fronttafel an. -
Seite 28: Beginn Mit Dem Setup
AUTO SETUP Beginn mit dem Setup Drücken Sie u / d, um SETUP zu wählen, und betätigen Sie danach j / i, um die Für beste Ergebnisse sollten Sie darauf achten, dass der gewünschte Einstellung zu wählen. Raum während des automatischen Einstellvorganges möglichst ruhig ist (YPAO). -
Seite 29: Falls Eine Fehleranzeige Erscheint
AUTO SETUP Falls eine Fehleranzeige erscheint Verwenden Sie die Cursortasten zur Anzeige der Ergebnisse. Drücken Sie SELECT, um detaillierte • Drücken Sie u / d, um die Informationen über die Informationen über den Fehler anzuzeigen. individuellen Ergebnisse anzuzeigen. • Drücken Sie j / i, um zwischen jeder Ergebnisliste ERROR umzuschalten. -
Seite 30: Falls Eine Warnanzeige Erscheint
AUTO SETUP Falls eine Warnanzeige erscheint Drücken Sie j / i, um detaillierte Informationen über jede Warnung anzuzeigen. Für Einzelheiten über jede Meldung siehe Seite 29. WARNING:W-1 <OUT OF PHASE> Reverse Channel [<]/[>]:Select [SELECT]:Return Die Warnungen teilen Ihnen potentielle Probleme mit, die während des automatischen Setups festgestellt werden. - Seite 31 • Falls die Warnung W-1 erscheint, werden die Berichtigungen ausgeführt, die jedoch vielleicht nicht optimal sind. • Falls die Warnung W-2 oder W-3 erscheint, werden keine Berichtigungen ausgeführt. • Falls der Fehler E-10 wiederholt auftritt, wenden Sie sich bitte an einen qualifizierten YAMAHA-Kundendienst.
-
Seite 32: Grundlegende Bedienungsvorgänge
WIEDERGABE WIEDERGABE Grundlegende Wählen Sie die Eingangsquelle. Bedienungsvorgänge Verwenden Sie INPUT (oder drücken Sie eine der Eingangswahltasten auf der Fernbedienung), um den gewünschten Eingang zu wählen. (Modell für U.S.A.) MD/CD-R TUNER SLEEP INPUT VOLUME DTV/CBL V-AUX MULTI CH IN oder OPTIMIZER l PRESET/TUNING h PRESET/TUNING... - Seite 33 WIEDERGABE Einstellen des Klangs Wählen Sie ein Soundfeldprogramm, wenn Sie können die Klangqualität der TONE CONTROL linken und rechten Front-, Sie dies wünschen. Center-, Presence- und Verwenden Sie PROGRAM (oder drücken Sie AMP um Subwoofer-Lautsprecher oder der den AMP-Modus zu wählen, und betätigen Sie danach Kopfhörer (wenn angeschlossen) wiederholt die Tasten fur die Soundfeldprogramme) um einstellen.
-
Seite 34: Wahl Von Soundfeldprogrammen
WIEDERGABE Wählen Sie MULTI CH INPUT Wahl von Soundfeldprogrammen Drücken Sie MULTI CH INPUT, so dass „MULTI CH INPUT“ auf dem Fronttafel-Display und dem Bedienungsvorgänge auf der Fronttafel Videomonitor erscheint. MULTI CH INPUT MULTI CH IN oder VOLUME OPTIMIZER PRESET/TUNING FM/AM A/B/C/D/E l PRESET/TUNING h... -
Seite 35: Bedienungsvorgänge Auf Der Fernbedienung
WIEDERGABE Bedienungsvorgänge auf der Genießen von Multikanal-Software Fernbedienung Falls Sie einen hinteren Surround-Lautsprecher angeschlossen haben, verwenden Sie diese Funktion, um 6.1/7.1-Kanal-Wiedergabe von Multikanalquellen unter Verwendung des Dolby Pro Logic IIx-, CODE SET TRANSMIT TV VOL TV CH VOLUME Dolby Digital Surround EX- oder DTS-ES-Decoders zu genießen. SYSTEM POWER POWER... -
Seite 36: Genießen Von 2-Kanal-Software
WIEDERGABE Genießen von 2-Kanal-Software Hinweise Die von 2-Kanal-Signalquellen eingespeisten Signale • Manche mit 6.1-Kanal-Sound kompatible Disks weisen kein können auch über Multi-Kanäle wiedergegeben werden. Signal (Kennzeichen) auf, das dieses Gerät automatisch Drücken Sie die q/DTS-Taste auf der feststellen kann. Wenn Sie diese Art von Disks mit 6.1-Kanal- Sound wiedergeben, wählen Sie manuell einen Decoder (PLIIx Fernbedienung, um den Decoder zu wählen. -
Seite 37: Nachthörmodi
WIEDERGABE Hören von HiFi-Stereo-Sound (PURE Nachthörmodi DIRECT) Die Nachthörmodi sind so ausgelegt, dass das Hörvermögen bei geringer Lautstärke bei Nacht verbessert PURE DIRECT erlaubt Ihnen eine Umgehung des wird. Wählen Sie entweder NIGHT:CINEMA oder Decoders und des DSP-Prozessors dieses Gerätes und ein NIGHT:MUSIC, abhängig von dem Typ des Ausschalten der Video-Schaltkreise und des Fronttafel- wiedergegebenen Materials. -
Seite 38: Wahl Der Eingabemodi
WIEDERGABE Heruntermischen auf 2 Kanäle Wahl der Eingabemodi Sie können 2-Kanal-Stereo-Wiedergabe auch von Mehrkanalquellen genießen. Dieses Gerät ist mit einer Vielzahl von Eingangsbuchsen Drehen Sie den PROGRAM (oder Drücken Sie STEREO ausgestattet. Führen Sie den folgenden Vorgang aus, um auf der Fernbedienung), um 2ch Stereo zu wählen. den Typ der zu verwendenden Eingangssignale zu wählen. -
Seite 39: Anzeige Der Informationen Über Die Eingangsquelle
WIEDERGABE Hinweise Drücken Sie u / d, um die detaillierten • Wenn Sie DTS-codierte CD/LDs mit dem auf AUTO Informationen über das Eingangssignal eingestellten Eingangsmodus wiedergeben: anzuzeigen. – Dieses Gerät schaltet automatisch auf den DTS- Decodiermodus um. Das Gerät verbleibt für bis zu 30 PRESET/CH Sekunden in dem DTS-Modus (und die t-Anzeige kann blinken), nachdem die Wiedergabe des DTS-Quelle beendet... -
Seite 40: Abstimmung
ABSTIMMUNG ABSTIMMUNG Automatische und manuelle Drücken Sie TUNING MODE (AUTO/MAN’L Abstimmung MONO), so dass die AUTO-Anzeige auf dem Fronttafel-Display aufleuchtet. Es gibt 2 Abstimmmethoden: Automatische und manuelle Abstimmung. TUNING MODE AUTO Die automatische Abstimmung ist wirksam, wenn die Leuchtet auf AUTO/MAN'L MONO Sendersignale stark und ohne Interferenzen einfallen. -
Seite 41: Abstimmen Auf Festsender
ABSTIMMUNG Manuelle Abstimmung Abstimmen auf Festsender Falls das Signal des Senders, den Sie wählen möchten, schwach ist, stimmen Sie manuell auf diesen ab. Durch die Automatisches Abstimmen auf UKW- manuelle Abstimmung auf einen UKW-Sender wird der Festsender Tuner automatisch auf Mono-Empfangsmodus Sie können die automatische Abstimmung von umgeschaltet, um die Signalqualität zu verbessern. -
Seite 42: Manuelles Abstimmen Der Festsender
ABSTIMMUNG Manuelles Abstimmen der Festsender Betätigen und halten Sie MEMORY (MAN’L/ Sie können bis zu 40 Sender (8 Sender x 5 Gruppen, A1 bis E8) manuell abspeichern. AUTO FM) für weitere 3 Sekunden gedrückt. Die Festsendernummer, die MEMORY- und die AUTO- Anzeigen blinken. -
Seite 43: Aufrufen Eines Festsenders
ABSTIMMUNG Aufrufen eines Festsenders Drücken Sie PRESET/TUNING l / h, um eine Festsendernummer (1 bis 8) zu wählen, Sie können jeden beliebigen Festsender aufrufen, indem während die MEMORY-Anzeige blinkt. Sie einfach die Festsendernummer wählen, unter welcher Drücken Sie h, um eine höhere Festsendernummer der Sender abgespeichert ist. -
Seite 44: Austauschen Von Festsendern
ABSTIMMUNG Austauschen von Festsendern Drücken Sie erneut PRESET/TUNING (EDIT). Die in den beiden Zuordnungen abgespeicherten Sie können die Zuordnung von zwei Festsendern Sender werden ausgetauscht. miteinander austauschen. Das folgende Beispiel beschreibt den Vorgang, wie Sie den Festsender „E1“ mit PRESET/TUNING dem Festsender „A5“... -
Seite 45: Empfang Eines Rds Senders
ABSTIMMUNG Empfang eines RDS Senders Umschalten des RDS-Modus RDS (Radio-Daten-System) ist ein Vier Modi stehen für die Anzeige der RDS-Daten zur Datenübertragungssystem, das in vielen Ländern für Verfügung. Die PS, PTY, RT und/oder CT-Anzeigen, die UKW-Sender verwendet wird. Die RDS-Funktion wird den von dem Sender gebotenen RDS-Datendiensten unter den Sendern eines Netzwerks ausgeführt. -
Seite 46: Pty Seek Funktion
ABSTIMMUNG PTY SEEK Funktion Drücken Sie PRESET/TUNING l / h (oder PRESET CH u / d auf der Fernbedienung), Falls Sie den gewünschten Programmtyp wählen, dann um den gewünschten Programmtyp zu sucht dieses Gerät automatisch alle RDS-Festsender, die wählen. ein Programm des gewünschten Typs senden. Der gewählte Programmtyp erscheint auf dem Fronttafel-Display erscheint. -
Seite 47: Eon Funktion
ABSTIMMUNG EON Funktion Diese Funktion verwendet den EON-Datendienst des RDS-Sendernetzes. Falls Sie den gewünschten Programmtyp (NEWS, INFO, AFFAIRS oder SPORT) wählen, durchsucht dieses Gerät automatisch alle RDS- Festsender, für die eine Sendung des gewählten Programmtyps geplant ist, und schaltet von dem gegenwärtig empfangenen Sender auf den neuen Sender um, sobald die Sendung beginnt. -
Seite 48: Schalten Sie Die Stromversorgung Dieses
AUFNAHME AUFNAHME Die Einstellungen und anderen Operationen für die Hinweise Aufnahme werden von den Aufnahmekomponenten aus • Wenn dieses Gerät auf den Bereitschaftsmodus geschaltet ist, ausgeführt. Beziehen Sie sich auf die können Sie nicht zwischen anderen an dieses Gerät Bedienungsanleitung dieser Komponenten. angeschlossenen Komponenten aufnehmen. -
Seite 49: Beschreibung Der Soundfeldprogramme
Akustikumfeldern, die in berühmten Konzertsälen, Musikhallen und Filmtheatern anzutreffen sind. Die YAMAHA CINEMA DSP-Modi sind kompatibel mit allen Dolby Digital-, DTS- und Dolby Surround-Quellen. Stellen Sie den Eingangsmodus auf AUTO (siehe Seite 36), damit dieses Gerät automatisch auf den geeigneten Digital-Decoder umschalten kann, abhängig vom Eingangssignal. - Seite 50 BESCHREIBUNG DER SOUNDFELDPROGRAMME Programm Merkmale Quellen DOLBY DIGITAL Standard-5.1-Kanal-Verarbeitung für Dolby Digital-Quellen. SUR. STANDARD DOLBY DIGITAL CINEMA DSP Betonte Verarbeitung für Dolby Digital-Quellen. SUR. ENHANCED D+PLIIx Movie Standard-6.1/7.1-Kanal-Verarbeitung (Dolby Pro Logic IIx Movie) für Dolby Digital- Signalquellen. SUR. STANDARD D+PLIIx Movie Mit CINEMA DSP verbesserte 6.1/7.1-Kanal-Verarbeitung (Dolby Pro Logic IIx Movie) für Dolby Digital-Quellen.
- Seite 51 BESCHREIBUNG DER SOUNDFELDPROGRAMME Programm Merkmale Quellen PRO LOGIC Standard-Verarbeitung für Dolby Surround-Quellen. SUR. STANDARD PRO LOGIC CINEMA DSP Betonte Verarbeitung für Dolby Surround-Quellen. SUR. ENHANCED PRO LOGIC IIx Dolby Pro Logic IIx Verarbeitung für Filmsoftware. PLIIx Movie PRO LOGIC II Dolby Pro Logic II Verarbeitung für Filmsoftware.
-
Seite 52: Für Musikquellen
BESCHREIBUNG DER SOUNDFELDPROGRAMME Für Musikquellen Sie können aus den folgenden Soundfeldern wählen, wenn Sie Musikquellen wie CD, UKW/MW-Sendungen, Tonbänder usw. wiedergeben. Programm Merkmale Quellen CONCERT HALL HiFi DSP Verarbeitung. Eine klassische, hufeisenförmige Konzerthalle mit etwa 1.700 Sitzen. Säulen und Ornamente generieren extrem komplexe Reflexionen, die zu einem sehr vollen, reichen Sound führen. -
Seite 53: Weiterführende Bedienungsvorgänge
WEITERFÜHRENDE BEDIENUNGSVORGÄNGE WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Wahl des OSD-Modus Verwendung des Einschlaf-Timers Sie können die Betriebsinformationen dieses Gerätes auf Verwenden Sie diese Funktion, um dieses Gerät nach einem Videomonitor anzeigen. Falls Sie die SET MENU- Ablauf einer bestimmten Zeitspanne automatisch in den und Soundfeldprogramm-Parametereinstellungen auf Bereitschaftsmodus zu schalten. -
Seite 54: Freigabe Des Einschlaf-Timers
WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Freigabe des Einschlaf-Timers Manuelle Einstellung der Drücken Sie wiederholt SLEEP, bis „SLEEP OFF“ auf Lautsprecherpegel dem Fronttafel-Display erscheint. Nach einigen Sekunden verschwindet „SLEEP OFF“, und die SLEEP-Anzeige erlischt. Sie können den Ausgangspegel jedes Lautsprechers einstellen, während Sie eine Musikquelle hören. Dies ist SLEEP auch möglich, wenn Sie Quellen über die MULTI CH SLEEP OFF... -
Seite 55: Verwendung Des Testtones
WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Ausgabe des Testtons von den Verwendung des Testtones PRESENCE-Lautsprechern Sie können die Testtonfunktion verwenden, um die Balance der Drücken Sie wiederholt u / d, um den Lautsprecherpegel manuell einzustellen. Bitte beachten Sie, dass Lautsprecher zu wählen, von dem der dieser Vorgang Vorrang über die Pegeleinstellungen hat, die Sie in Testton ausgegeben werden soll. -
Seite 56: Manual Setup
SET MENU SET MENU Sie können die folgenden Parameter in SET MENU verwenden, um verschiedene Systemeinstellungen auszuführen und den Betrieb des Gerätes auf Ihre Anforderungen anzupassen. Ändern Sie die anfänglichen Einstellungen (angegeben in Fettschrift unter jedem Parameter), um die Anforderungen an Ihr Hörumfeld zu berücksichtigen. AUTO SETUP Verwenden Sie diesen Vorgang, um zu spezifizieren, welches automatisches Setup der Lautsprecherparameter eingestellt werden soll, und um den automatischen Setup-Vorgang zu aktivieren (siehe Seite 25). -
Seite 57: Verwendung Set Menu
SET MENU Verwendung SET MENU Drücken Sie SELECT, um auf MANUAL SETUP zu schalten. Verwenden Sie die Fernbedienung, um Zugriff für die 1 SOUND MENU erscheint auf dem Fronttafel-Display. Einstellung jedes Parameters zu erhalten. ;MANUAL SETUP PRESET/CH VCR 1 DVR/VCR2 . -
Seite 58: Sound Menu
SET MENU Frontlautsprecher FRONT SP 1 SOUND MENU Wahlmöglichkeiten: SMALL, LARGE Wird verwendet, um eine beliebige Lautsprechereinstellung manuell auszuführen oder für die FRONT SP Videosignal-Verarbeitungsverzögerungen zu kompensieren, wenn Sie einen LCD-Monitor oder Projektor verwenden. Die meisten SOUND MENU- Parameter werden automatisch eingestellt, wenn Sie das )LARGE SMALL automatische Setup ausführen (siehe Seite 25). - Seite 59 SET MENU Hintere Surround-Lautsprecher SURR B L/R SP Bassausgang LFE/BASS OUT Wahlmöglichkeiten: NONE, SMLx1, SMLx2, LRGx1, Die Signale mit niedrigen Frequenzen (Bässe) können an LRGx2 den Subwoofer und/oder an die linken und rechten Frontlautsprecher gerichtet werden, abhängig von den Eigenschaften Ihres Systems. Diese Einstellung bestimmt SURR B L/R SP auch den Weg der LFE-Signale (Effektsignale mit niedriger Frequenz) in den Dolby Digital- oder DTS-...
- Seite 60 SET MENU Subwoofer-Phase SUBWOOFER PHASE Lautsprecherabstand C)SP DISTANCE Falls die Bassklänge fehlen oder undeutlich sind, Verwenden Sie diese Funktion für die manuelle Eingabe verwenden Sie diese Funktion, um die Phase Ihres des Abstandes jedes Lautsprechers und die an den Subwoofers umzuschalten. entsprechenden Kanal angelegte Verzögerung.
- Seite 61 SET MENU Center-Grafikentzerrer Dynamikbereich D)CENTER GEQ F)DYNAMIC RANGE Verwenden Sie diese Funktion, um den eingebauten 5- Band- Verwenden Sie diese Funktion zur Wahl des Grafikentzerrer für den Center-Kanal so einzustellen, dass die Kompressionsbetrags des Dynamikbereichs, der an Ihre Klangqualität des Center-Lautsprechers mit der Lautsprecher oder Kopfhörer angelegt werden soll.
-
Seite 62: Input Menu
SET MENU DIALG.LIFT Dialog anheben 2 INPUT MENU Wird verwendet, um den DIALG.LIFT-Parameter ein- oder auszuschalten (siehe Seite 72). Dieser Parameter Wird verwendet, um die Digitaleingänge/Digitalausgänge stellt die Höhe des Sounds der Front- und Center-Kanäle neu zuzuordnen und den Eingangsmodus zu wählen. ein (Dialog, Stimmen usw.), indem einige der Elemente der Front- und Center-Kanäle den Presence-Lautsprechern zugeordnet werden. -
Seite 63: Option Menu
SET MENU Für COAXIAL INPUT-Buchsen 5 und 6 3 OPTION MENU Wahlmöglichkeiten: CD, V-AUX, DTV/CBL, VCR 1, MD/CD-R, DVD, DVR/VCR2 Wird verwendet, um optionale Systemparameter einzustellen. COAXIAL IN 3 OPTION MENU1/2 . (5);;;;; . A)DISPLAY SET (6);;;;; B)MEMORY GUARD C)PARAM. INI D)ZONE SET [ ]/[ ]:Up/Down [SELECT]:Enter... - Seite 64 SET MENU Speicherschutz Zoneneinstellung B)MEMORY GUARD D)ZONE SET Verwenden Sie diese Funktion, um versehentliche Verwenden Sie diese Funktion, um die Position der an die Änderungen der DSP-Programmparameterwerte und SPEAKERS B-Klemmen angeschlossenen Lautsprecher anderer Systemeinstellungen zu verhindern. zu spezifizieren. Wahlmöglichkeiten: OFF, ON D)ZONE SET B)MEMORY GUARD SP B;;;;;;FRONT...
-
Seite 65: Bedienungsbereich
Zusätzlich zu der Steuerung dieses Gerätes, kann die Fernbedienung auch für die Bedienung anderer A/V-Komponenten verwendet werden, die von YAMAHA oder anderen Herstellern hergestellt wurden. Um andere Komponenten bedienen zu können, müssen Sie die Fernbedienung mit den entsprechenden Herstellercodes programmieren. -
Seite 66: Einstellung Der Herstellercodes
HALL JAZZ ROCK Hinweis MUSIC ENTERTAIN TV THTR MOVIE Sie können vielleicht Ihre YAMAHA-Komponente nicht bedienen, auch wenn der YAMAHA-Herstellercode anfänglich q/DTS NIGHT EX/ES STRAIGHT gemäß obiger Listen eingestellt wurde. In diesem Falls sollten Sie ENTER einen anderen YAMAHA-Herstellercode versuchen. -
Seite 67: Bedienung Anderer Komponenten
MERKMALE DER FERNBEDIENUNG Bedienung anderer Komponenten Sobald Sie die entsprechenden Herstellercodes eingestellt haben, können Sie diese Fernbedienung für die Bedienung Ihrer anderen Komponenten verwenden. Achten Sie CODE SET TRANSMIT STEREO HALL JAZZ ROCK SYSTEM POWER POWER STANDBY POWER darauf, dass manche Tasten die gewählte Komponente MUSIC ENTERTAIN TV THTR... -
Seite 68: Löschen Der Eingestellten Herstellercodes
MERKMALE DER FERNBEDIENUNG Löschen der eingestellten Herstellercodes Löschen eines eingestellten Herstellercodes für die Komponentensteuerung Drücken Sie die Eingangswahltaste oder um die Komponente zu wählen, deren Herstellercode Sie löschen möchten. MD/CD-R TUNER SLEEP MULTI CH IN DTV/CBL V-AUX VCR 1 DVR/VCR2 Drücken Sie CODE SET, indem Sie einen Kugelschreiber oder ein ähnliches Objekt verwenden. -
Seite 69: Bearbeitung Der Soundfeldparameter
Die Akustik Ihres Raumes könnte auf die einer EFFECT Konzerthalle, eines Tanzsaals oder virtuell jede beliebige Größe eines Raumes geändert werden. Diese Fähigkeit zur Erzeugung der gewünschten Soundfelder hat YAMAHA mit dem Digital-Soundfeldprozessor verwirklicht. Programm-Nr. Programmname P08 MOVIE THEATER... -
Seite 70: Speichersicherung
BEARBEITUNG DER SOUNDFELDPARAMETER Drücken Sie u / d, um PRESET/CH die Parameter zu wählen. SELECT Drücken Sie j / i, um den Parameterwert zu PRESET/CH ändern. Falls Sie einen Parameter auf einen anderen Wert als SELECT einen werksseitig eingestellten Wert einstellen, dann erscheint ein Sternchen (*) neben dem Parameternamen auf dem Fronttafel-Display. -
Seite 71: Funktion
BESCHREIBUNGEN DER SOUNDFELDPROGRAMME BESCHREIBUNGEN DER SOUNDFELDPROGRAMME Sie können die Werte von bestimmten Digital-Soundfeldparametern ändern, so dass die Soundfelder genau in Ihrem Hörraum erzeugt werden. Nicht alle der folgenden Parameter können in jedem Programm gefunden werden. DSP LEVEL Funktion: Dieser Parameter stellt den Pegel aller DSP-Effektsounds innerhalb eines engen Bereichs ein. Beschreibung: Abhängig von der Akustik Ihres Hörraumes, möchten Sie vielleicht den DSP-Effektpegel relativ zu dem Pegel des direkten Sounds anheben oder absenken. -
Seite 72: Room Size (Surround-Raumgröße)
BESCHREIBUNGEN DER SOUNDFELDPROGRAMME LIVENESS Funktion: Dieser Parameter stellt das Reflexionsvermögen der virtuellen Wände der Halle ein, indem die Rate des Abklingens der frühen Reflexionen geändert wird. Beschreibung: Die frühen Reflexionen einer Klangquelle klingen in einem Raum mit schallabsorbierenden Wandflächen viel rascher ab als bei Wänden mit hohem Reflexionsvermögen. Ein Raum mit schallabsorbierenden Flächen wird als „tot“... - Seite 73 BESCHREIBUNGEN DER SOUNDFELDPROGRAMME REV.TIME (Nachhallzeit) Funktion: Dieser Parameter stellt die erforderliche Zeitdauer ein, damit der Nachhall-Sound um 60 dB (bei 1 kHz) abklingt. Dies ändert die anscheinende Größe des akustischen Umfeldes über einen extrem weiten Bereich. Beschreibung: Stellen Sie eine längere Nachhallzeit für „tote“ Quellen und Hörraumumfelder und eine kürzere Zeit für „lebendige“...
- Seite 74 BESCHREIBUNGEN DER SOUNDFELDPROGRAMME DIALG.LIFT (Dialog anheben) Funktion: Dieser Parameter stellt die Höhe des Sounds der Front- und Center-Kanäle ein, indem einige der Elemente der Front- und Center-Kanäle den Presence-Lautsprechern zugeordnet werden. Beschreibung: Je größer der Parameter, um so höher die Position des Sounds der Front- und Center-Kanäle. Wahlmöglichkeiten: 0/1/2/3/4/5, anfängliche Einstellung ist 3.
-
Seite 75: Allgemeines
Siehe das nachfolgende Diagramm, wenn dieses Gerät nicht richtig funktionieren sollte. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist oder die nachfolgenden Instruktionen nicht helfen, schalten Sie dieses Gerät auf den Bereitschaftsmodus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten YAMAHA Fachhändler oder Kundendienst. Allgemeines Siehe... - Seite 76 STÖRUNGSBESEITIGUNG Siehe Problem Ursache Abhilfe Seite Der Sound bleibt Die Schutzschaltung wurde aufgrund Überprüfen Sie, dass die Impedanzwahleinstellung plötzlich aus. eines Kurzschlusses usw. aktiviert. richtig ausgeführt wurde. Überprüfen Sie die Lautsprecherdrähte, damit sich — diese nicht gegenseitig berühren, und schalten Sie danach dieses Gerät wieder ein.
- Seite 77 STÖRUNGSBESEITIGUNG Siehe Problem Ursache Abhilfe Seite Dolby Digital- oder Die angeschlossene Komponenten ist Führen Sie eine geeignete Einstellung gemäß — DTS-Quellen können nicht für die Ausgabe von Dolby Digital- Bedienungsanleitung Ihrer Komponente aus. nicht wiedergegeben oder DTS-Digitalsignalen eingestellt. werden. (Dolby Der Eingangsmodus ist auf ANALOG Stellen Sie den Eingangsmodus auf AUTO oder DTS Digital- oder DTS-...
- Seite 78 STÖRUNGSBESEITIGUNG Siehe Problem Ursache Abhilfe Seite Es treten Dieses Gerät ist zu nah an dem Digital- Stellen Sie dieses Gerät entfernt von solcher — Rauschinterferenzen oder Hochfrequenzgerät angeordnet. Ausrüstung auf. von Digital- oder Hochfrequenzgeräten bzw. diesem Gerät auf. Das Bild ist gestört. Die Videoquelle verwendet verschlüsselte oder codierte Signale, um Raubkopien zu verhindern.
-
Seite 79: Fernbedienung
STÖRUNGSBESEITIGUNG Fernbedienung Siehe Problem Ursache Abhilfe Seite Die Fernbedienung Falscher Abstand oder Winkel. Die Fernbedienung funktioniert in einem Bereich von arbeitet oder maximal 6 m und nicht mehr als 30 Grad funktioniert nicht Winkelabweichung gegenüber der Fronttafel. richtig. Direktes Sonnenlicht oder die Stellen Sie das Gerät an einer anderen Stelle auf. -
Seite 80: Neueinstellung Der Werksvorgaben
NEUEINSTELLUNG DER WERKSVORGABEN NEUEINSTELLUNG DER WERKSVORGABEN Falls Sie alle Parameter Ihres Gerätes aus irgend einem Grund zurückstellen möchten, führen Sie den folgenden Vorgang aus. Dieser Vorgang stellt ALLE Parameter zurück, einschließlich SET MENU, Pegel, Zuordnung und Tuner-Festsender. Schalten Sie dieses Gerät unbedingt auf den Bereitschaftsmodus. -
Seite 81: Glossar
GLOSSAR GLOSSAR Dolby Surround Audio-Formate Dolby Surround verwendet ein 4-Kanal- Analogaufnahmesystem, um realistische und dynamische Dolby Digital Soundeffekte zu reproduzieren: 2 linke und rechte Dolby Digital ist ein Digital-Surround-Soundsystem, das Frontkanäle (Stereo), einen Center-Kanal für den Dialog Ihnen vollständig unabhängiges Mehrkanal-Audio bietet. (Mono) und einen Surround-Kanal für spezielle Mit 3 Frontkanälen (links, Center und rechts) und 2 Soundeffekte (Mono). -
Seite 82: Soundfeldprogramme
Code Modulation“ wird das Analogsignal in Impulse Virtual CINEMA DSP codiert und danach für die Aufnahme moduliert. YAMAHA hat einen Virtual CINEMA DSP Algorithmus Abtastfrequenz und Anzahl der entwickelt, der Ihnen das Vergnügen der DSP Soundfeld- quantisierten Bit... -
Seite 83: Videosignalinformationen
GLOSSAR Videosignalinformationen Komponentenvideosignal Bei dem Komponentenvideosignal-System wird das Videosignal in das Y Signal für die Luminanz und die P und P Signale für die Chrominanz aufgetrennt. Die Farbe kann mit diesem System naturgetreuer reproduziert werden, da jedes dieser Signale unabhängig von dem anderen ist. -
Seite 84: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN AUDIOABSCHNITT VIDEOABSCHNITT • Minimale Musik-Ausgangsleistung für Front-, Center-, Surround- • Videosignaltyp ............... PAL/NTSC und hinteren Surround-Lautsprecher • Signal-Rauschspannungsabstand ..........50 dB 20 Hz bis 20 kHz, 0,06% Klirr, 8 Ω ........95 W • Frequenzgang (MONITOR OUT) •... - Seite 85 LIST OF MANUFACTURER CODES LISTE DES CODES DE FABRICANT LISTE DER HERSTELLERCODES LISTA ÖVER TILLVERKARKODER LISTA DEI CODICI DEI FABBRICANTI LISTA DE CÓDIGOS DE FABRICANTES LIJST MET FABRIKANTENCODES СПИСОК КОДОВ ПРОИЗВОДИТЕЛЕЙ CITIZEN 0791 FINLUX 0021, 0261, 0491, HITACHI 0001, 0011, 0031, CLARIVOX 0821, 0961, 1971 0521, 0781, 0811,...
- Seite 86 KORTING 0431, 1011, 1021, MURPHY 0451, 2091 PRANDONI-PRINCE SCOTT 1171, 1261 1081, 1541 MURPHY (UK) 0081, 1031 0411, 0451, 0491, 0261, 0601, 0821, 0601, 1171 N.E.I. 0101, 0961 0581, 1411 0991 LENOIR 0601, 1511 1341 PRANDONI-PROMCE 0641, 0691, 1081, LEYEO 1181 0141, 1711, 1721, 0451, 0491, 0581...
- Seite 87 THOMSON 0331, 0481, 0531, 1466 MASPRO 0016, 0116, 0256, UNIDEN 0036, 0216, 0676, 0571, 0631, 0651, TANDBERG 1366 0956 0716, 0726 0731, 0901, 1241, TELE 1436 MEDION 1326, 1346 US ELECTRONICS 0886 1571, 1591, 1791, TELE +1 1436 METZ 0966 VORTEC 0756, 1036, 1076 1811, 1821, 1891,...
- Seite 88 0072, 0292, 0492, 0932 THOMSON 0168 0232, 0252, 0262, 0532, 0572, 0762, SONOKO 0282 TOSHIBA 0048, 0128 0752, 0802 1152 YAMAHA 0008, 0028, 0098 HANSEATIC 0052, 0812 NORDMENDE 0042, 0102, SONY 0432, 0552, 0682, ZENITH 0128 HARMAN/KARDON 0142, 0192, 0222,...
- Seite 89 0525, 0825, 0855, ROTEL 1875 PIONEER 0034, 0114 0875, 0995, 1265, SABA 1005 SONY 0094, 0104 1285, 1345, 1355, 1875 YAMAHA 0004, 0014 1485, 1575, 1675, SALORA 0185 1715, 1825 SANSUI 0415, 0965, 0975, GRUNDIG 0175 0985, 1255, 1675, HARMAN KARDON...
- Seite 90 YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA...
