3. Endkontrolle vor dem Erstflug
Wenn der Zusammenbau des Modells abgeschlossen ist, sollten die folgenden Überprüfungen
vor dem Erstflug durchgeführt werden:
• Gehen Sie dieses Handbuch noch einmal durch und stellen Sie sicher, dass alle Aufbau-
schritte korrekt durchgeführt wurden.
• Stellen Sie sicher, dass alle Schrauben in den Kugelgelenken und den Lagerböcken nach
Einstellen des Getriebe-Zahnflankenspiels richtig festgezogen sind.
• Können sich alle Servos frei bewegen, ohne mechanisch anzulaufen? Stimmen alle Dreh-
richtungen? Sind die Befestigungsschrauben der Servo-Steuerhebel festgezogen?
• Überprüfen Sie die Wirkungsrichtung des Kreiselsystems
• Stellen Sie sicher, dass Sender- und Empfängerakkus voll geladen sind. Zur Kontrolle des
Empfängerakkus ist der Einsatz eines Spannungs-Überwachungsmoduls (z.B. Best.-Nr.
3157) empfehlenswert.
Erst wenn alles, wie oben beschrieben, überprüft wurde, kann der Motor angelassen und der
erste Startversuch durchgeführt werden.
Bedenken Sie, dass das Laufverhalten des Motor in hohem Masse abhängig ist vom verwende-
ten Kraftstoff, von der Glühkerze, von der Höhe über dem Meeresspiegel und von den Witte-
rungsbedingungen.
Beachten Sie auch die Hinweise zur Motoreinstellung auf Seite 25.
4. Wartung
Hubschrauber, ob gross oder klein, stellen hohe Ansprüche an die Wartung. Auftretende Vibra-
tionen schnellstmöglich beseitigen oder verringern! Rotierende Teile, wichtige Schraubverbin-
dungen, Gestänge, Anlenkungspunkte sind vor jedem Flug zu überprüfen. Falls Reparaturen
erforderlich werden, sind nur Original-Ersatzteile zu verwenden. Beschädigte Rotorblätter kei-
nesfalls reparieren, sondern durch neue ersetzen.

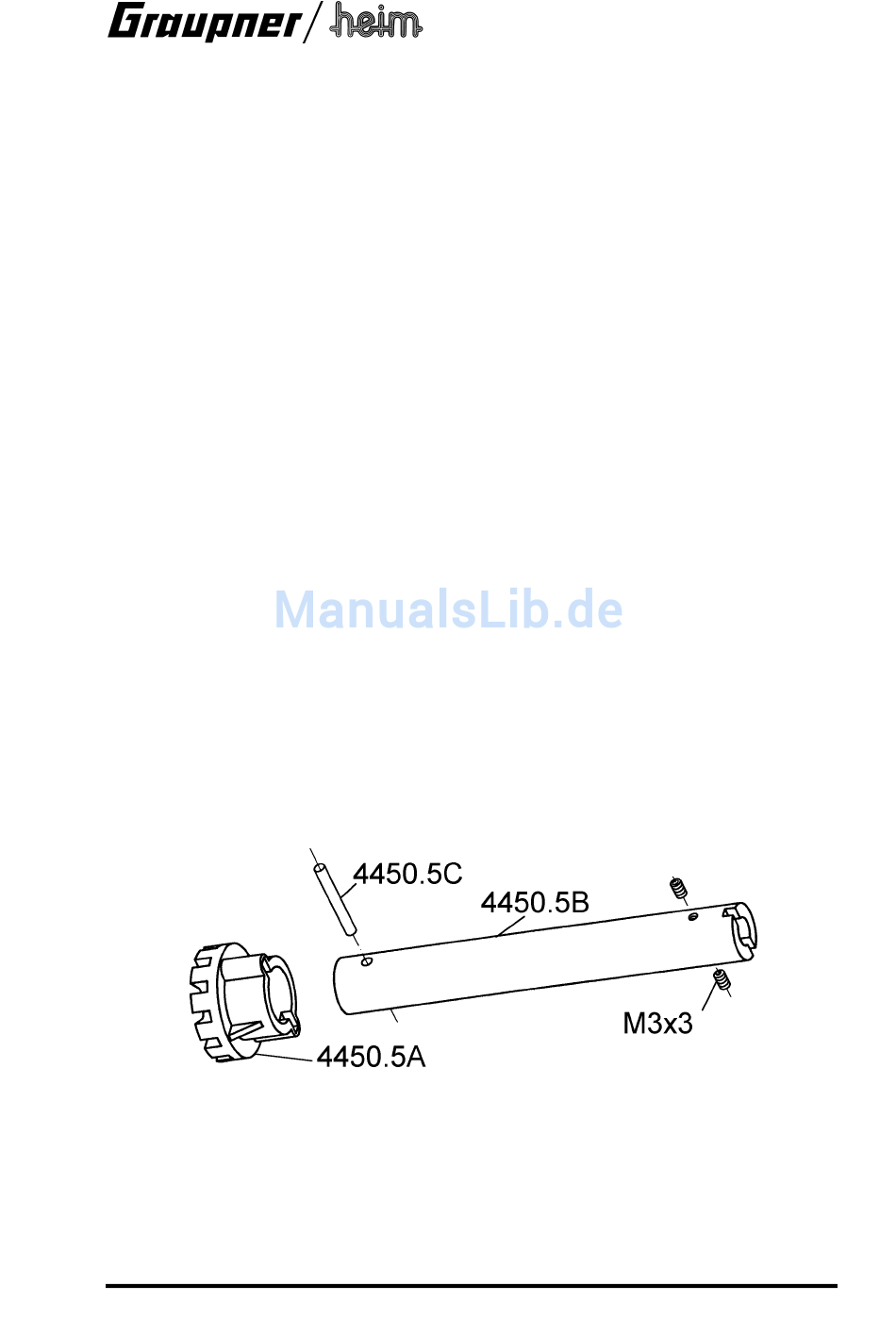

5. Montage des Starteradapters
Der mit der Mechanik gelieferte Starteradapter besteht aus drei Teilen und wird gemäss Abbil-
dung zusammengesetzt: Zunächst Stift 4450.5C durch die Verlängerung 4450.5B stecken, dann
Kunststoffadapter 4450.5A so aufschieben, dass der Stift in den Nut des Adapters einrastet.
Zur Befestigung des Starteradapters auf dem Elektrostarter wird von diesem zunächst der
Halter für den Gummieinsatz abmontiert. Der Starteradapter wird dann soweit auf die Starter-
welle aufgeschoben, dass der Querstift in der Welle in den Nut des Adapters einrastet und mit
den beiden Stiftschrauben fixiert.
Sicherstellen, dass der Adapter „rund" läuft, also keinen Schlag aufweist!
Zum Anlassen des Motor Rotorkopf so drehen, dass der Starteradapter senkrecht in das Lüfter-
rad eingeführt werden kann. Dabei beachten:
• • • • Elektrostarter erst dann einschalten, wenn sichergestellt ist, dass die Verzahnungen
von Lüfterrad und Adapter richtig ineinander greifen.
Vor dem Abziehen (nachdem der Motor angesprungen ist) Starter ausschalten.
• • • •
23
MEGA STAR 2000
