MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie die Verpackung erst weg,
nachdem die Montage vollendet ist.
Zusätzlich zu den beigelegten Werkzeugen braucht man einen Kreuzschraubenzieher
verstellbare Schraubenschlüssel

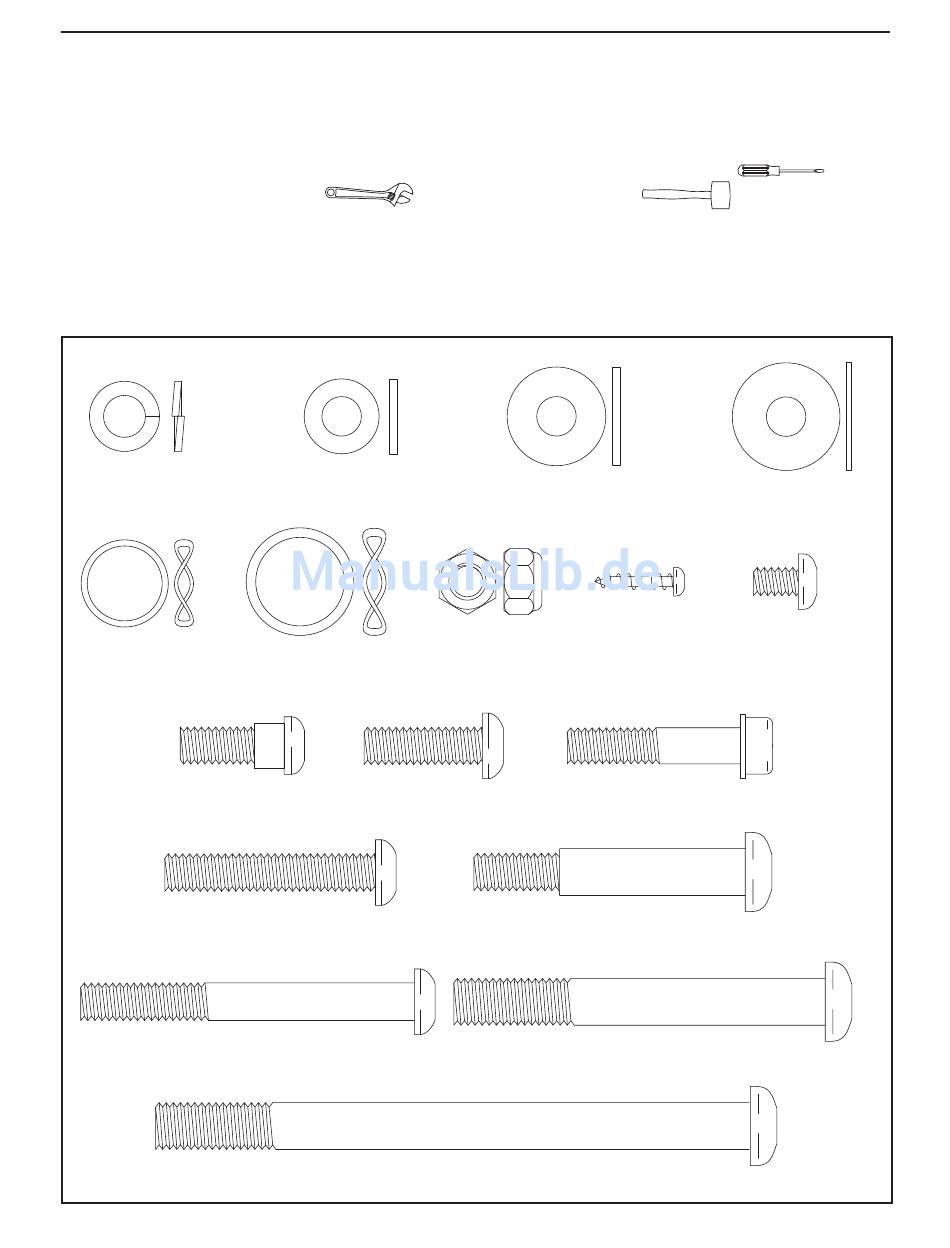

Verwenden Sie die Abbildungen unten zur Identifikation von Montageteilen. Die Zahl innerhalb der Klammern,
die sich unter jeder Abbildung befindet, ist die Bestellnummer, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach den Klammern gibt an, wieviele solche Teile man zur
Montage braucht. Anmerkung: Sollte sich ein Teil nicht im Teilebeutel befinden, überprüfen Sie, ob das
Teil nicht schon in der Fabrik montiert worden ist.
M8 Federring
(90)–3
22mm x 16mm
Federscheibe
(111)–2
M8 x 23mm
Ansatzschraube
(115)–2
M8 x 38mm
Linsenschraube (4)–6
M8 x 71mm Linsenschraube
(80)–1
, und einen Gummihammer
M8 x 16mm
Unterlegscheibe
(110)–2
M8 Selbstsichernde
23mm x 19mm
Mutter (78)–3
Federscheibe
(97)–2
M8 x 23mm
Linsenschraube (84)–4
M10 x 127mm Linsenschraube (83)–2
M8 Unterlegscheibe
(88)–4
M4 x 16mm
Halbrundschraube
(101)–14
Nabenschraube
(87)–8
M10 x 58mm Schraube mit
Ansatzschaft (71)–2
M10 x 82mm Linsenschraube
(82)–2
5
, eine
.
M8 x 23mm x 1mm
Unterlegscheibe
(112)–2
M6 x 10mm
Linsenschraube
(104)–8
