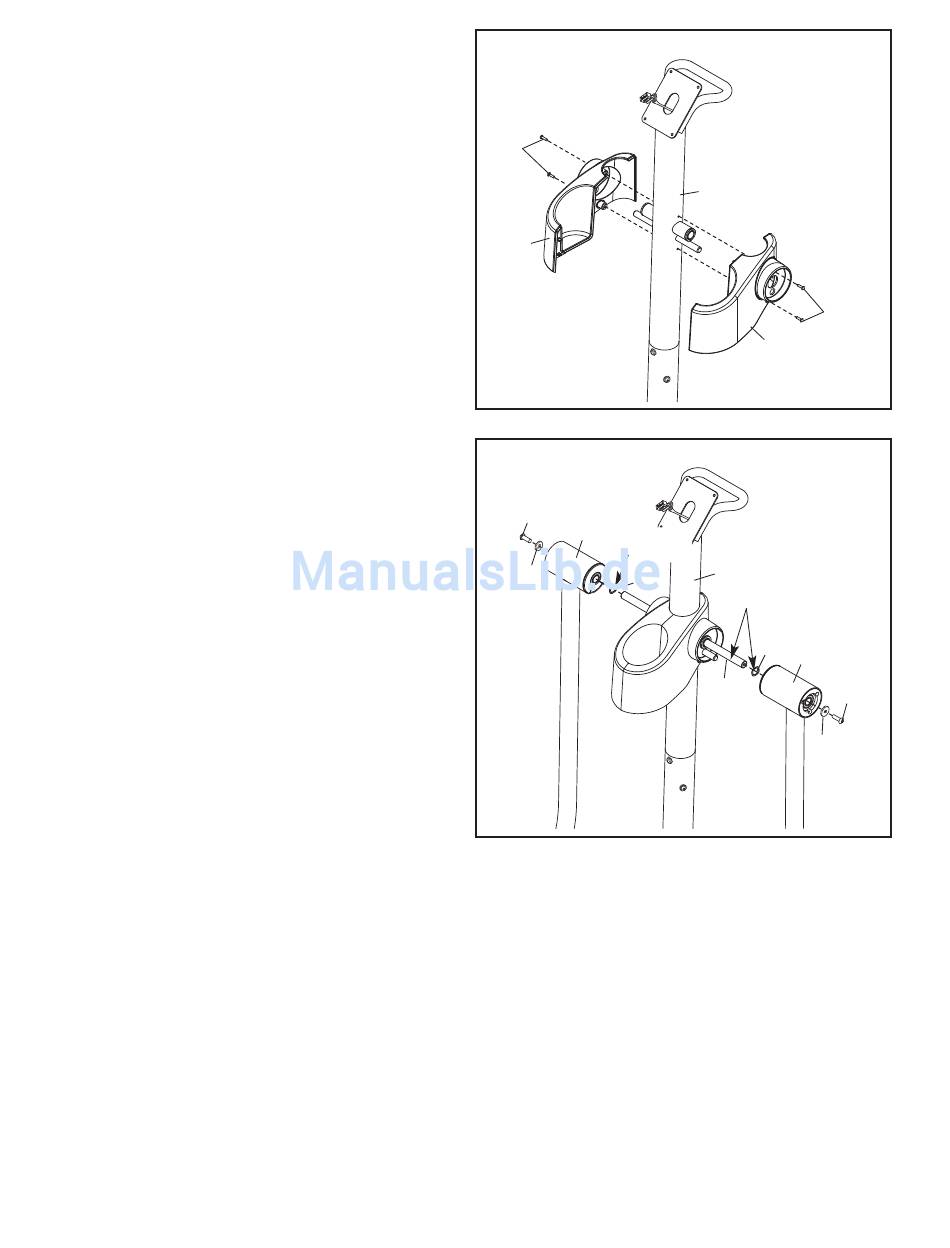

6. Richten Sie die linke und die rechte Pfosten-
abdeckung (17, 18) so aus, wie hier angezeigt.
Befestigen Sie die Pfostenabdeckungen um den
Pfosten (3) herum mit vier M4 x 16mm
Halbrundschrauben (101).
7. Geben Sie eine großzügige Menge des beige-
fügten Schmierfetts auf die Drehachse (74) und
dann eine kleine Menge des Schmierfetts auf
zwei 22mm x 16mm Federscheiben (111).
Stecken Sie dann die Drehachse (74) durch
den Pfosten (3) durch. Geben Sie eine 22mm x
16mm Federscheibe (111) auf das linke Ende
der Drehachse.
Finden Sie den linken Oberkörperarm (11), wel-
cher mit einem Aufkleber mit dem Buchstaben
"L" markiert ist (L oder Left bedeutet links; R
oder Right bedeutet rechts).
Schieben Sie dann den linken Oberkörperarm
(11) auf die Drehachse (74). Befestigen Sie den
linken Oberkörperarm mit einer M8 x 23mm
Linsenschraube (84) und einer M8
Unterlegscheibe (88).
Befestigen Sie den rechten Oberkörperarm
(12) auf die gleiche Weise.
6
101
17
7
84
11
Schmieren
88
111
8
3
101
18
3
Schmieren
111
12
74
84
88
