Geräteinformation - Dimplex SI 7KS Montageanweisung

Geräteinformation

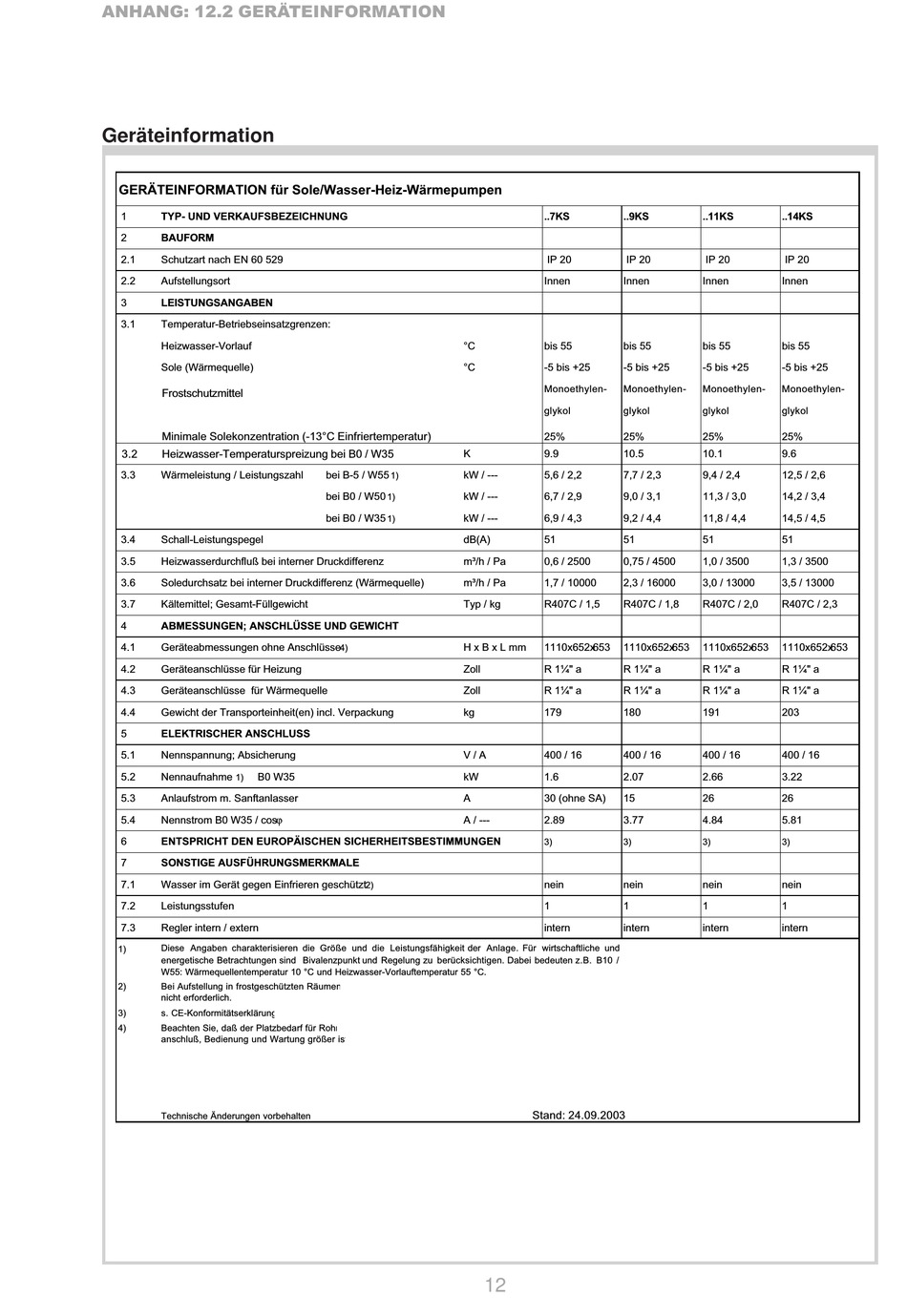

GERÄTEINFORMATION für Sole/Wasser-Heiz-Wärmepumpen
1 TYP- UND VERKAUFSBEZEICHNUNG
2 BAUFORM
2.1 Schutzart nach EN 60 529
2.2 Aufstellungsort
3 LEISTUNGSANGABEN
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf
Sole (Wärmequelle)
Frostschutzmittel
Minimale Solekonzentration (-13°C Einfriertemperatur)
3.2 Heizwasser-Temperaturspreizung bei B0 / W35
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel
3.5 Heizwasserdurchfluß bei interner Druckdifferenz
3.6 Soledurchsatz bei interner Druckdifferenz (Wärmequelle)
3.7 Kältemittel; Gesamt-Füllgewicht
4 ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1 Geräteabmessungen ohne Anschlüsse
4.2 Geräteanschlüsse für Heizung
4.3 Geräteanschlüsse für Wärmequelle
4.4 Gewicht der Transporteinheit(en) incl. Verpackung
5 ELEKTRISCHER ANSCHLUSS
5.1 Nennspannung; Absicherung
5.2 Nennaufnahme 1) B0 W35
5.3 Anlaufstrom m. Sanftanlasser
5.4 Nennstrom B0 W35 / cosϕ
6 ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7 SONSTIGE AUSFÜHRUNGSMERKMALE
7.1 Wasser im Gerät gegen Einfrieren geschützt
7.2 Leistungsstufen
7.3 Regler intern / extern
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und
1)
energetische Betrachtungen sind Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. B10 /
W55: Wärmequellentemperatur 10 °C und Heizwasser-Vorlauftemperatur 55 °C.
2) Bei Aufstellung in frostgeschützten Räumen
nicht erforderlich.
3) s. CE-Konformitätserklärung
4) Beachten Sie, daß der Platzbedarf für Rohr
anschluß, Bedienung und Wartung größer ist
Technische Änderungen vorbehalten
°C
°C
K
bei B-5 / W55 1) kW / ---
bei B0 / W50 1) kW / ---
bei B0 / W35 1) kW / ---
dB(A)
m³/h / Pa
m³/h / Pa
Typ / kg
4) H x B x L mm
Zoll
Zoll
kg
V / A
kW
A
A / ---
2)
12
..7KS ..9KS ..11KS
IP 20 IP 20
Innen Innen Innen
bis 55 bis 55 bis 55
-5 bis +25 -5 bis +25 -5 bis +25
Monoethylen- Monoethylen- Monoethylen-
glykol glykol glykol
25% 25% 25%
9.9 10.5 10.1
5,6 / 2,2 7,7 / 2,3 9,4 / 2,4
6,7 / 2,9 9,0 / 3,1 11,3 / 3,0
6,9 / 4,3 9,2 / 4,4 11,8 / 4,4
51 51 51
0,6 / 2500 0,75 / 4500 1,0 / 3500
1,7 / 10000 2,3 / 16000 3,0 / 13000
R407C / 1,5 R407C / 1,8 R407C / 2,0
1110x652x 653 1110x652x 653 1110x652x 653
R 1¼" a R 1¼" a R 1¼" a
R 1¼" a R 1¼" a R 1¼" a
179 180 191
400 / 16 400 / 16 400 / 16
1.6 2.07 2.66
30 (ohne SA) 15 26
2.89 3.77 4.84
3) 3) 3)
nein nein nein
1 1 1
intern intern intern
Stand: 24.09.2003
..14KS
IP 20 IP 20
Innen
bis 55
-5 bis +25
Monoethylen-
glykol
25%
9.6
12,5 / 2,6
14,2 / 3,4
14,5 / 4,5
51
1,3 / 3500
3,5 / 13000
R407C / 2,3
1110x652x 653
R 1¼" a
R 1¼" a
203
400 / 16
3.22
26
5.81
3)
nein
1
intern
