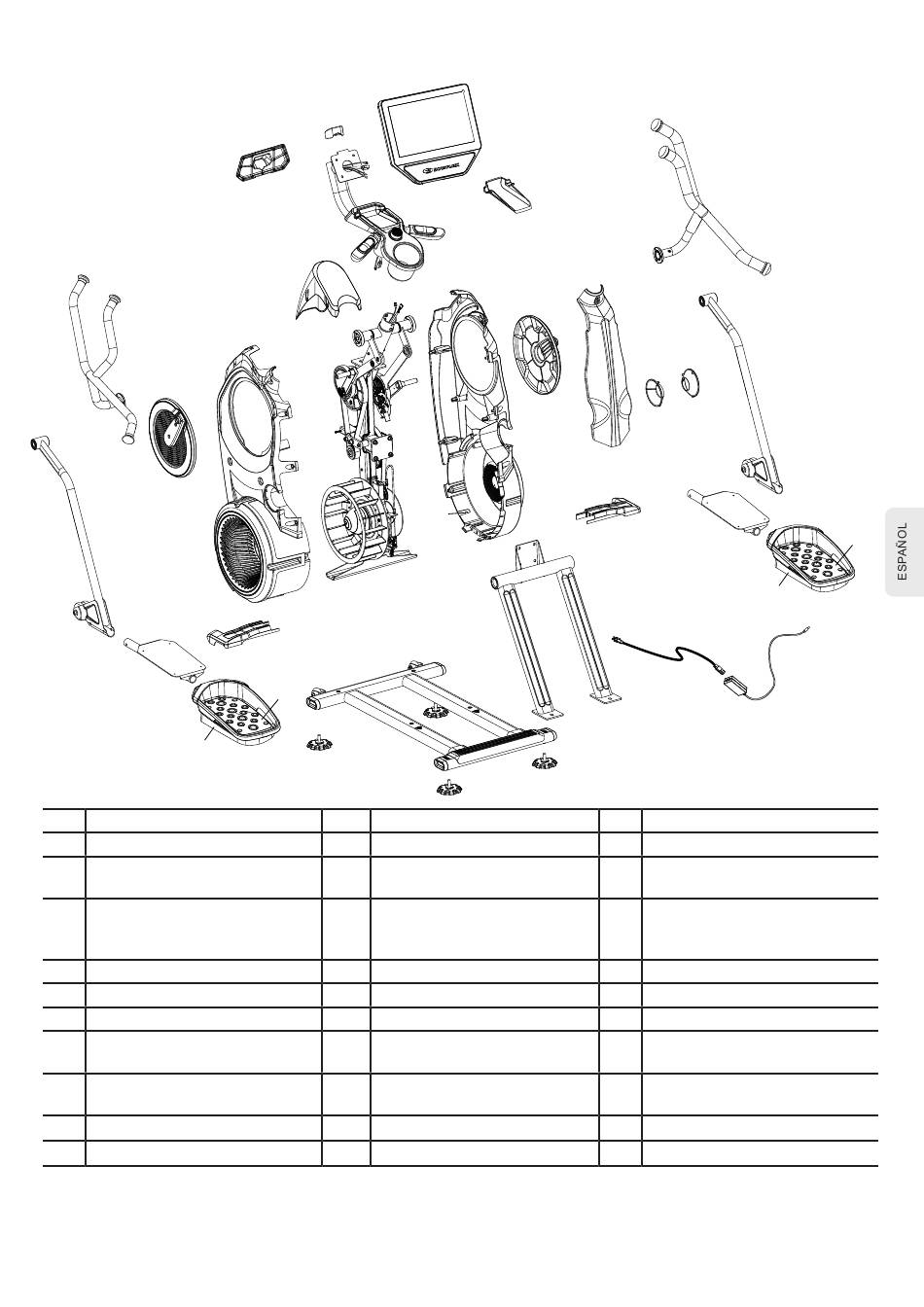

Piezas de mantenimiento

I
G
H
J
S
R
K
L
M
A Conjunto de la consola
B Tapa de los manillares estáticos
C Cubierta posterior de la consola
D Conjunto de cables superior/Cable
de resistencia/Cable de frecuencia
cardíaca
E Manillar estático
F Cubierta superior
G Cubierta izquierda
H Cubrebiela
I Manillar dinámico, izquierdo
J Soporte
K Rodillo
A
B
C
D
E
F
V
U
T
Q
Q
N
P
O
L Pedal
M Reposapiés
N Accesorio de inserción del reposapiés
O Nivelador
P Estabilizador
Q Rueda de transporte
R Cubierta del estabilizador, izquierda
S Cubierta, ventilador de resistencia
izquierdo
T Accesorios de inserción del ventilador
de resistencia
U Bastidor
V Conjunto de cables inferior
Manual de montaje/ensamble/del usuario
EE
DD
W
H
BB
X
Y
Z
O
O
O
42
155
FF
J
CC
K
L
M
AA
W Cubierta derecha
X Entrada del alimentador
Y Cubierta, ventilador de resistencia
derecho
Z Conjunto del carril
AA Adaptador de corriente
BB Cubierta del estabilizador, derecha
CC Tapa
DD Cubierta trasera
EE Accesorio de inserción de la bandeja
GG
HH
FF Manillar dinámico, derecho
QQ
PP
N
II
JJ
KK
