1MRS756034
4.3.1.2.
Abgangsschutzrelais
Bedienhandbuch
Die grüne Anzeige-LED erfüllt zwei unterschiedliche Funktionen: Position "Strom
ein" und ein interner Relaisfehler (IRF).
Anzeige-LED dunkel:
*
Die Hilfsspannung ist nicht angeschlossen.
Anzeige-LED hell:
*
Das Relais ist in Betrieb, jedoch kann ein weniger schwerwiegender Fehler
(Warnung) aufgetreten sein. Bitte nehmen Sie Bezug auf den Abschnitt Anzeigen
für interne Relaisfehler (IRF) und Warnungen. Abschnitt 4.3.2.3.
Selbstüberwachung.
Anzeige-LED blinkt:
*
Es ist ein interner Relaisfehler aufgetreten, welcher eine Reparatur durch einen
autorisierten Dienstleister erfordert. Bitte nehmen Sie Bezug auf den Abschnitt
Anzeigen für interne Relaisfehler (IRF) und Warnungen. Abschnitt 4.3.2.3.
Selbstüberwachung.

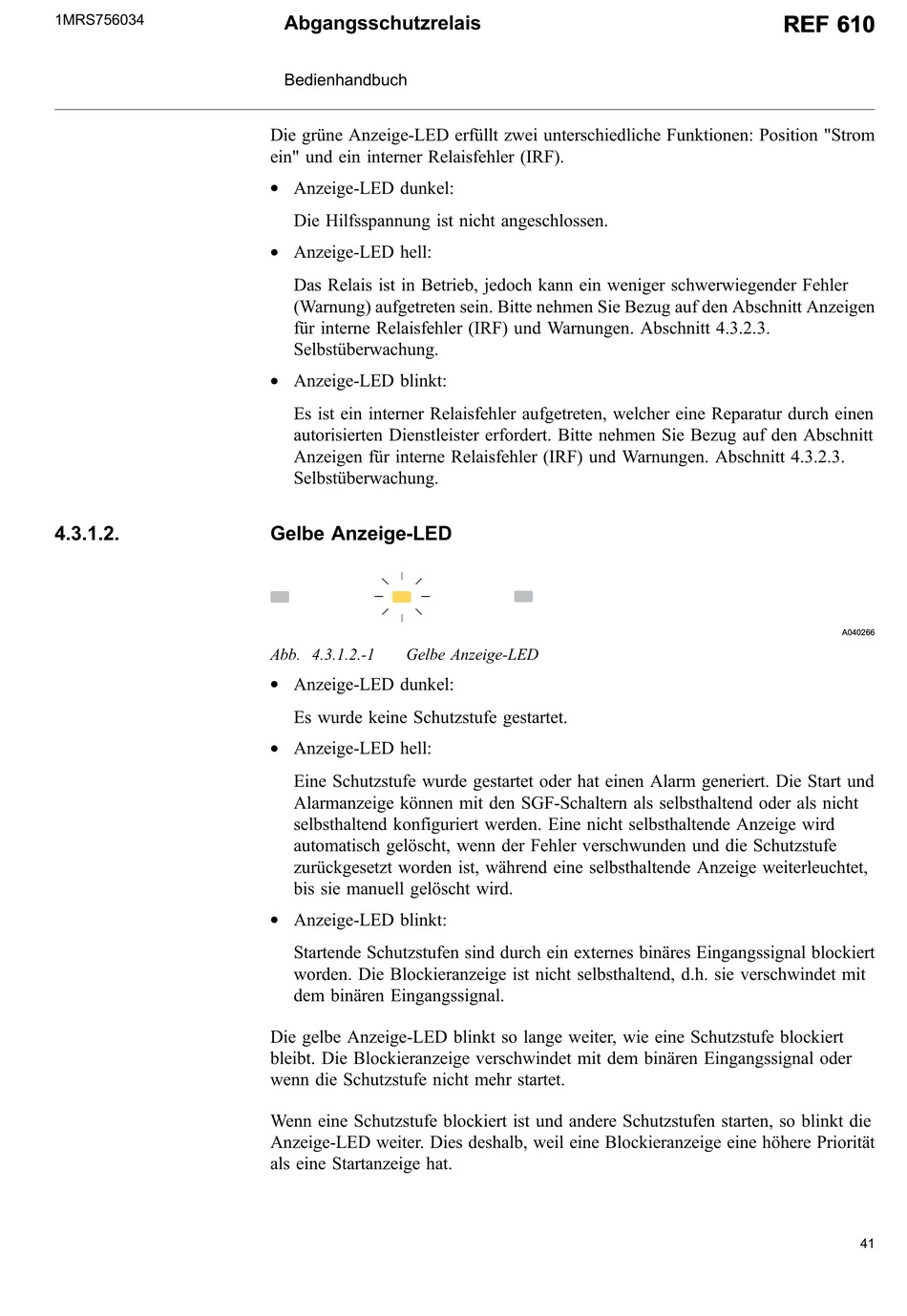

Gelbe Anzeige-LED
Abb. 4.3.1.2.-1
Gelbe Anzeige-LED
Anzeige-LED dunkel:
*
Es wurde keine Schutzstufe gestartet.
Anzeige-LED hell:
*
Eine Schutzstufe wurde gestartet oder hat einen Alarm generiert. Die Start und
Alarmanzeige können mit den SGF-Schaltern als selbsthaltend oder als nicht
selbsthaltend konfiguriert werden. Eine nicht selbsthaltende Anzeige wird
automatisch gelöscht, wenn der Fehler verschwunden und die Schutzstufe
zurückgesetzt worden ist, während eine selbsthaltende Anzeige weiterleuchtet,
bis sie manuell gelöscht wird.
Anzeige-LED blinkt:
*
Startende Schutzstufen sind durch ein externes binäres Eingangssignal blockiert
worden. Die Blockieranzeige ist nicht selbsthaltend, d.h. sie verschwindet mit
dem binären Eingangssignal.
Die gelbe Anzeige-LED blinkt so lange weiter, wie eine Schutzstufe blockiert
bleibt. Die Blockieranzeige verschwindet mit dem binären Eingangssignal oder
wenn die Schutzstufe nicht mehr startet.
Wenn eine Schutzstufe blockiert ist und andere Schutzstufen starten, so blinkt die
Anzeige-LED weiter. Dies deshalb, weil eine Blockieranzeige eine höhere Priorität
als eine Startanzeige hat.
REF 610
REF 610
A040266
41
