Abgangsschutzrelais
Bedienhandbuch

Entnehmbarer Einschub

Produktidentifikation

Die Bestellnummer ist auf einem Etikett unter dem unteren Griff des Relais
abzulesen.
Bei der Überprüfung der Bestellnummer der Plug-in-Einheit des Relais
darf der Griff nicht mehr als 25º (circa 40 mm) angehoben werden.
Durch stärkeres Anheben des Griffs wird die Plug-in-Einheit aus dem
Gehäuse gehoben.
a

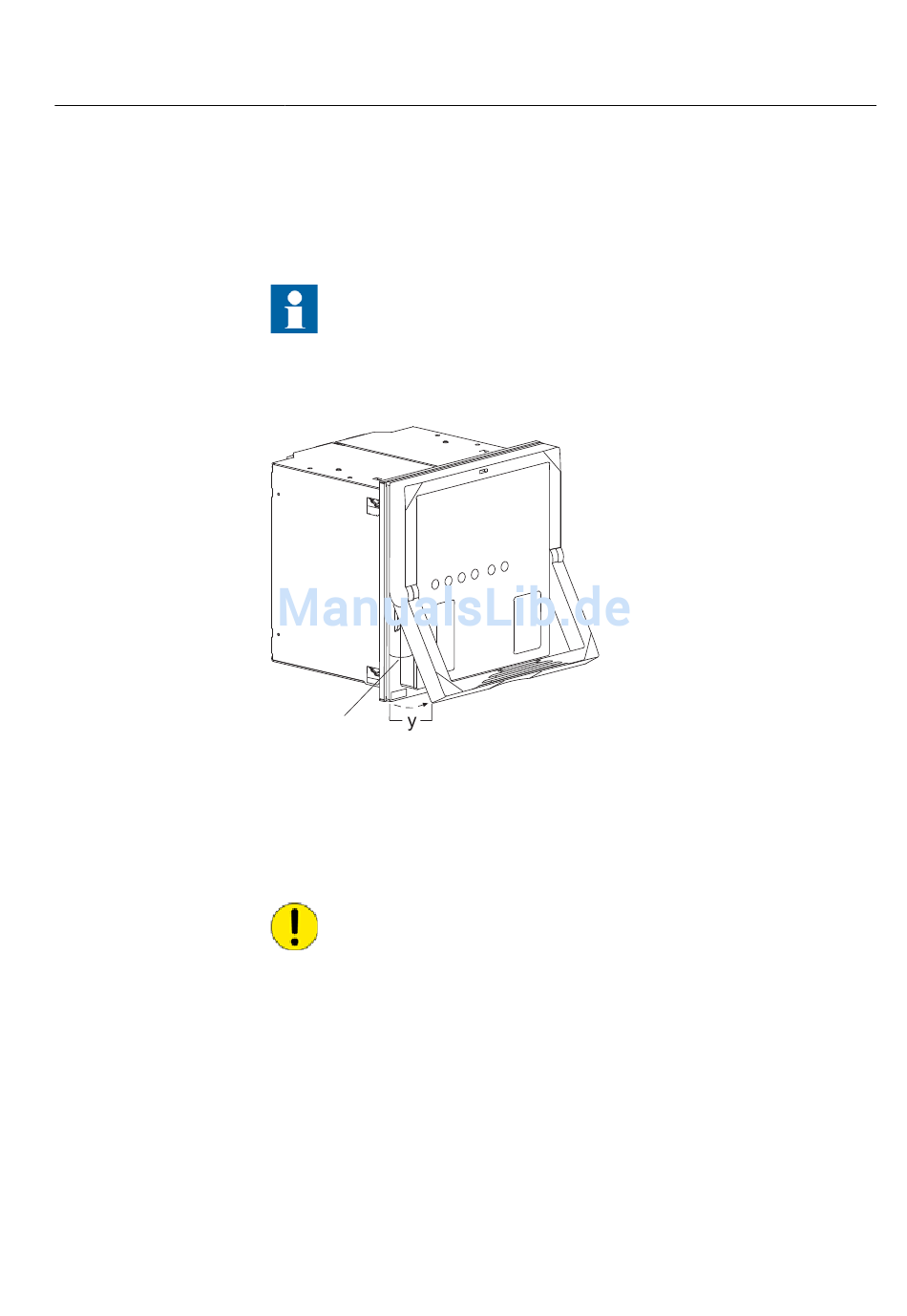

Abb. 4.4.1.-1 Überprüfung der Bestellnummer des Relais
α = 25º
y = 40 mm

Entnehmen und Einbauen des Einschubs

Vor dem Entnehmen des Einschubs aus dem Gehäuse muss die
Hilfsspannungsversorgung unterbrochen werden.
Entnehmen des Einschubs
1. Heben Sie den unteren Griff an, bis die federbelasteten Verschlüsse auf beiden
Seiten des Griffs freigegeben werden und die Einheit etwa 6 mm weit aus dem
Gehäuse gedrückt wird. Dies trennt die Verbindungen.
2. Ziehen Sie die Einheit aus dem Gehäuse.
REF 610 REF 610
A040165
49
