1MRS756034
4.
4.1.
4.1.1.
4.1.2.
Abgangsschutzrelais
Bedienhandbuch

Anweisungen

Eigenschaften der MMS

Frontplatte

Die Frontplatte des Schutzrelais umfasst:
ein alphanumerisches LCD-Anzeigefeld mit 2 x 16 Zeichen,
*
Hintergrundbeleuchtung und automatischer Kontrastkontrolle
drei Anzeige-LEDs (grün, gelb, rot)
*
acht programmierbare Anzeige-LEDs (rot)
*
ein MMS-Drucktastenfeld mit vier Pfeiltasten und Drucktasten zum Löschen [C]
*
und Eingeben [E]
eine optisch isolierte serielle Kommunikationsschnittstelle (Port) mit einer
*
Anzeige-LED

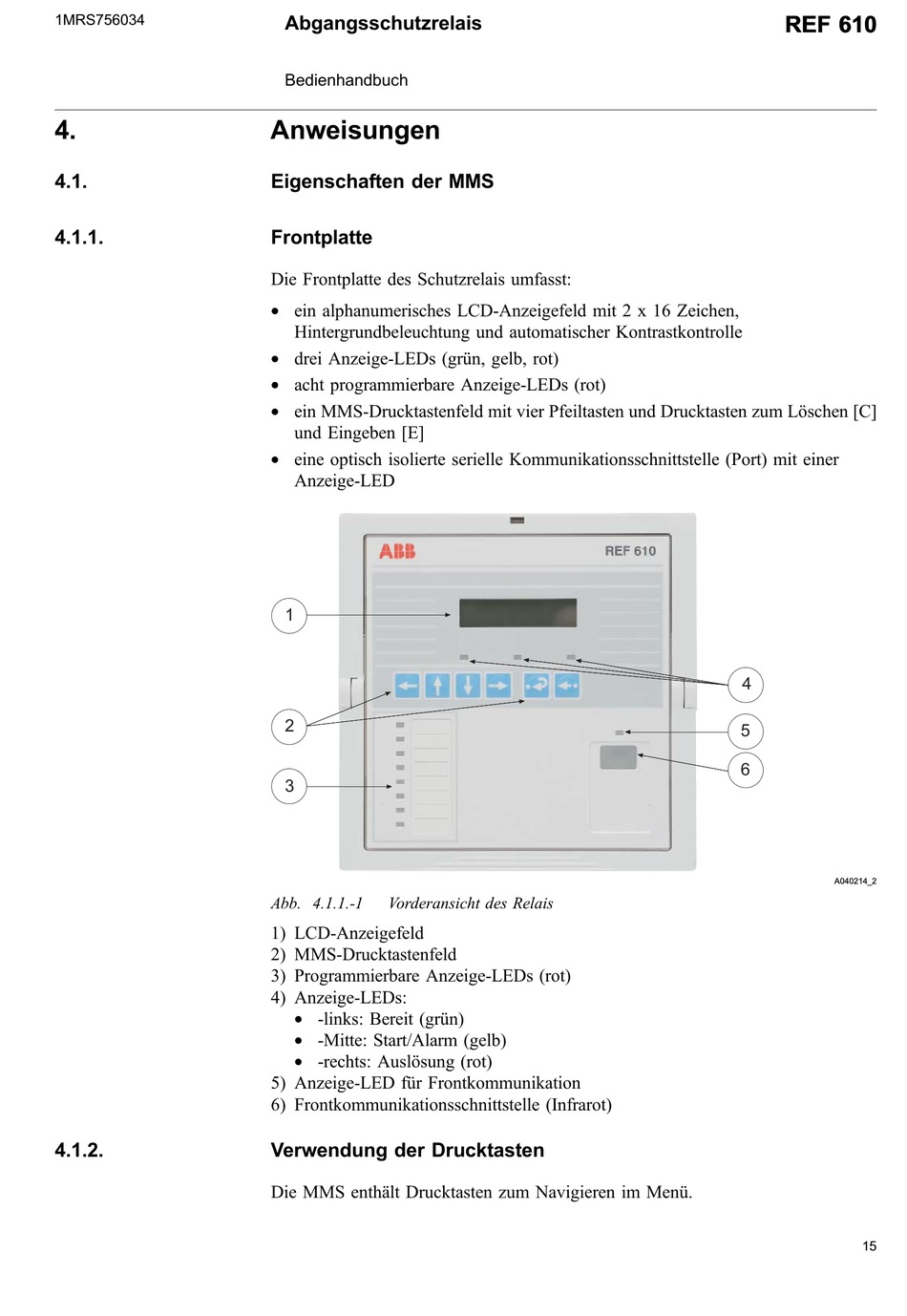

Abb. 4.1.1.-1 Vorderansicht des Relais
1) LCD-Anzeigefeld
2) MMS-Drucktastenfeld
3) Programmierbare Anzeige-LEDs (rot)
4) Anzeige-LEDs:
-links: Bereit (grün)
*
-Mitte: Start/Alarm (gelb)
*
-rechts: Auslösung (rot)
*
5) Anzeige-LED für Frontkommunikation
6) Frontkommunikationsschnittstelle (Infrarot)

Verwendung der Drucktasten

Die MMS enthält Drucktasten zum Navigieren im Menü.
REF 610 REF 610
A040214_2
15
