REF 610
REF 610

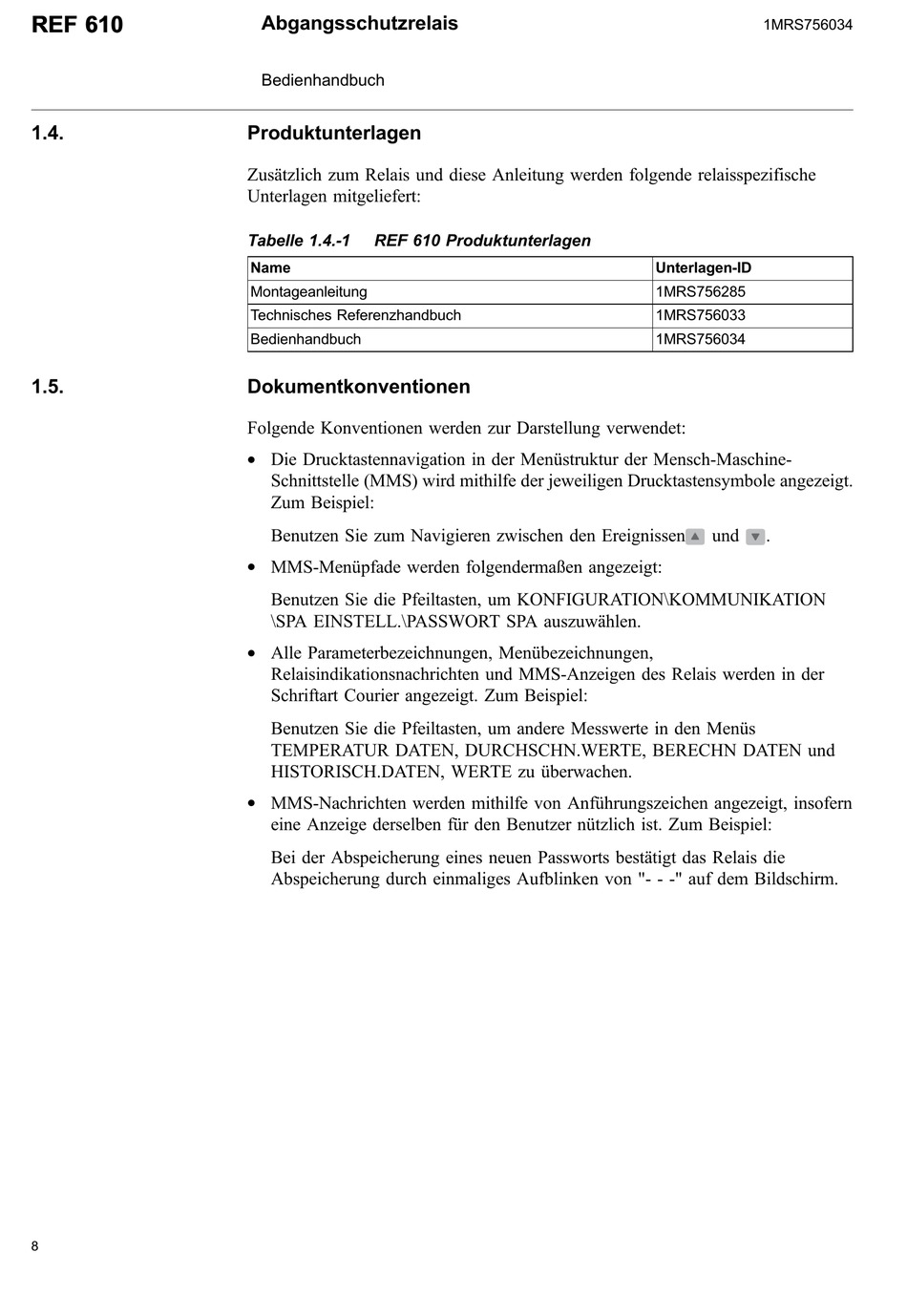

1.4.
1.5.
8
Abgangsschutzrelais
Bedienhandbuch
Produktunterlagen
Zusätzlich zum Relais und diese Anleitung werden folgende relaisspezifische
Unterlagen mitgeliefert:
Tabelle 1.4.-1
REF 610 Produktunterlagen
Name
Montageanleitung
Technisches Referenzhandbuch
Bedienhandbuch
Dokumentkonventionen
Folgende Konventionen werden zur Darstellung verwendet:
Die Drucktastennavigation in der Menüstruktur der Mensch-Maschine-
*
Schnittstelle (MMS) wird mithilfe der jeweiligen Drucktastensymbole angezeigt.
Zum Beispiel:
Benutzen Sie zum Navigieren zwischen den Ereignissen
MMS-Menüpfade werden folgendermaßen angezeigt:
*
Benutzen Sie die Pfeiltasten, um KONFIGURATION\KOMMUNIKATION
\SPA EINSTELL.\PASSWORT SPA auszuwählen.
Alle Parameterbezeichnungen, Menübezeichnungen,
*
Relaisindikationsnachrichten und MMS-Anzeigen des Relais werden in der
Schriftart Courier angezeigt. Zum Beispiel:
Benutzen Sie die Pfeiltasten, um andere Messwerte in den Menüs
TEMPERATUR DATEN, DURCHSCHN.WERTE, BERECHN DATEN und
HISTORISCH.DATEN, WERTE zu überwachen.
MMS-Nachrichten werden mithilfe von Anführungszeichen angezeigt, insofern
*
eine Anzeige derselben für den Benutzer nützlich ist. Zum Beispiel:
Bei der Abspeicherung eines neuen Passworts bestätigt das Relais die
Abspeicherung durch einmaliges Aufblinken von "- - -" auf dem Bildschirm.
1MRS756034
Unterlagen-ID
1MRS756285
1MRS756033
1MRS756034
und
.
