Siemens SIMATIC ET 200S Betriebsanleitung Seite 170

1Count5V/500kHz
3.6 Zählbetriebsarten
Wirkungsweise bei Vergleichswert erreicht, Impulsdauer ausgeben

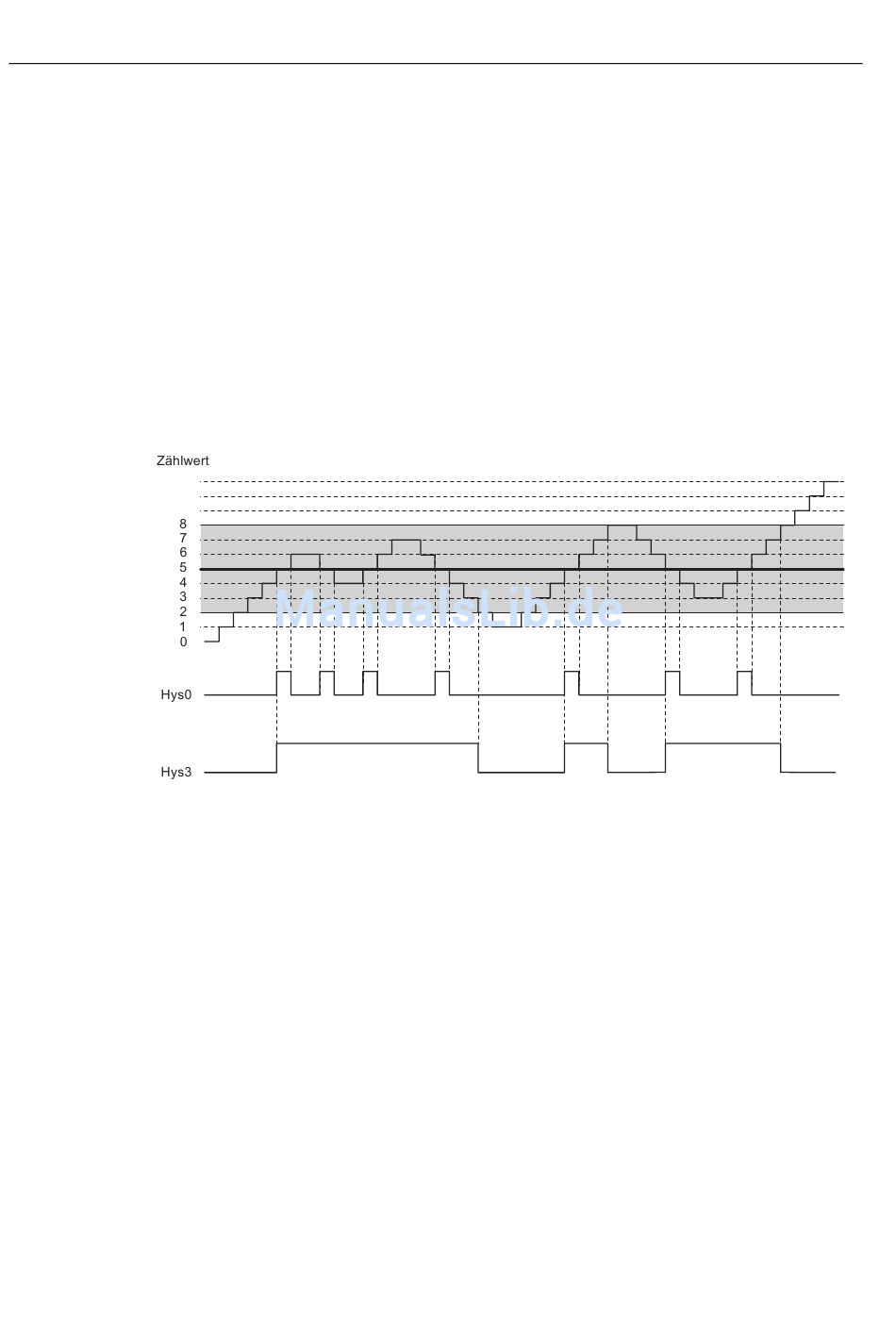

Nachfolgendes Bild zeigt ein Beispiel für die Wirkung der Hysterese. Im Bild ist das
unterschiedliche Verhalten eines Ausgangs bei einer parametrierten Hysterese von 0
(= abgeschaltet) und bei einer Hysterese von 3 dargestellt. Im Beispiel ist der
Vergleichswert = 5.
Der Zähler ist mit den Einstellungen "Impuls bei Erreichen des Vergleichswertes", "keine
Hauptzählrichtung" und "Impulsdauer > 0" parametriert.
Mit dem Erreichen der Vergleichsbedingungen wird die Hysterese aktiv und ein Impuls der
parametrierten Dauer ausgegeben.
Verlässt der Zählwert den Hysteresebereich, ist die Hysterese nicht mehr aktiv.
Wird die Hysterese aktiv, speichert sich das 1Count5V/500kHz die Zählrichtung. Wird der
Hysteresebereich entgegen der gespeicherten Richtung verlassen, wird ein Impuls
ausgegeben.
Bild 3-17
170
Beispiel für die Wirkung der Hysterese
Technologische Funktionen
Betriebsanleitung, 04/2008, A5E00124866-06
