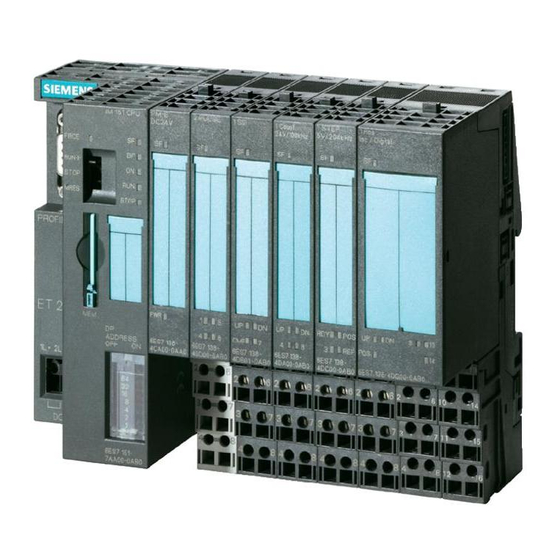

SIMATIC Dezentrale Peripherie ET 200S Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0)
SIMATIC
Dezentrale Peripherie ET 200S
Powermodul
PM-E DC24..48V/AC24..230V
(6ES7138-4CB11-0AB0)
Gerätehandbuch
04/2007
A5E01120023-01
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Diagnose
______________
Konfigurieren
1
2
3
4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC ET 200S
Inhaltszusammenfassung für Siemens SIMATIC ET 200S
- Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Diagnose Dezentrale Peripherie ET 200S Powermodul ______________ Konfigurieren PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Gerätehandbuch 04/2007 A5E01120023-01...
-
Seite 2: Simatic
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 3: Vorwort
Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. Weitere Unterstützung Bei Fragen zur Nutzung der in diesem Gerätehandbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. http://www.siemens.com/automation/partner Den Wegweiser zum Angebot an technischen Dokumentationen für die einzelnen SIMATIC... - Seite 4 SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg. Telefon: +49 (911) 895-3200. http://www.siemens.com/sitrain Technical Support Sie erreichen den Technical Support für alle A&D-Produkte ●...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) .........7 Parameter..............................11 Diagnose ..............................13 Diagnose durch LED-Anzeige......................13 Fehlertypen ..........................14 Konfigurieren ............................15 Konfigurieren des Adressraums....................15 Index................................ 17 Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Gerätehandbuch, 04/2007, A5E01120023-01... - Seite 6 Inhaltsverzeichnis Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Gerätehandbuch, 04/2007, A5E01120023-01...
-
Seite 7: Eigenschaften
Eigenschaften Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Eigenschaften Das Powermodul PM-E DC24..48V/AC24..230V ● überwacht die Versorgungsspannung für alle in der Potenzialgruppe befindlichen Elektronikmodule. Die Versorgungsspannung wird über das Terminalmodul TM-P eingespeist. ● ist universell einsetzbar und kann für DC- und AC-Lastspannung für den Einsatz mit jedem elektronischem Modul parametriert werden. - Seite 8 Eigenschaften 1.1 Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Maximalausbau je Potenzialgruppe Die Anzahl der anschließbaren Module ist abhängig vom Gesamtstrom aller Module einer Potenzialgruppe. Dieser darf in Summe die maximale Stromtragfähigkeit nicht überschreiten. Adressraum der Eingänge / Ausgänge Adressraum der Eingänge / Ausgänge durch optionale Auswahl von: Optionen Adressraum Eingänge Adressraum Ausgänge...
- Seite 9 Eigenschaften 1.1 Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Verwendbare Terminalmodule Verwendbare Terminalmodule für PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) TM-P15C23-A1 TM-P15C23-A0 TM-P15C22-01 (6ES7193- (6ES7193-4CD30- (6ES7193-4CE10- Federklemme 4CC30-0AA0) 0AA0) 0AA0) TM-P15S23-A1 TM-P15S23-A0 TM-P15S22-01 (6ES7193- (6ES7193-4CD20- (6ES7193-4CE00- Schraubklemme 4CC20-0AA0) 0AA0) 0AA0) TM-P15N23-A1 TM-P15N23-A0 TM-P15N22-01 (6ES7193- (6ES7193-4CD70- (6ES7193-4CE60- Fast Connect 4CC70-0AA0) 0AA0)
- Seite 10 Eigenschaften 1.1 Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Technische Daten PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Maße und Gewicht Abmessung B (mm) Gewicht 34 g Spannungen, Ströme, Potenziale Lastnennspannung DC 24..56,7 V AC 24..48 V / 120 V / 230 V Überspannungsschutz • Absicherung mit externen Sicherungsautomaten ja, Auslösecharakteristik B, C Max.
-
Seite 11: Parameter
Parameter Parameter Die folgende Tabelle enthält die Parameter der Powermodule. Tabelle 2-1 Parameter für Powermodule PM-E DC24..48V/ Wertebereich Voreinstellung Wirkungsbereich AC24..230V Diagnose: Fehlende Lastspannung sperren/ freigeben sperren Powermodul Diagnose: Sicherungsfall sperren/ freigeben sperren Powermodul Spannungstyp DC/AC Powermodul Das Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) ist kein direkter Ersatz für das Gerät mit der Bestellnummer 6ES7138-4CB00-0AB0 für AC-Anwendungen, weil Sie entweder AC- oder DC-Versorgungsspannung einstellen müssen. - Seite 12 Parameter Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Gerätehandbuch, 04/2007, A5E01120023-01...
-
Seite 13: Diagnose
Diagnose Diagnose durch LED-Anzeige Powermodul LED-Anzeige am Powermodul: ① Sammelfehler (rot) ② Lastspannung (grün) ③ Sicherung (grün) Status- und Fehleranzeigen durch LEDs am Powermodul Die Tabelle zeigt die Status- und Fehleranzeigen am Powermodul. Ereignis (LEDs) Ursache Maßnahme Keine Parametrierung oder falsches Modul Überprüfen Sie die Parametrierung. -
Seite 14: Fehlertypen
Diagnose 3.2 Fehlertypen Fehlertypen Powermodule Fehlertypen Die Diagnosemeldung wird auf Kanal 0 gemeldet und gilt für das gesamte Modul. Die Tabelle zeigt die Fehlertypen an Powermodulen Tabelle 3-1 Powermodule Fehlertypen Fehlertyp Bedeutung Abhilfe 10001: Geber- oder Versorgungsspannung nicht Korrektur der Lastspannung fehlt vorhanden oder zu niedrig. -
Seite 15: Konfigurieren
Konfigurieren Konfigurieren des Adressraums Adressraum bei Optionenhandling und Statusbyte Über die Steuer- (PAA) und Rückmeldeschnittstelle (PAE) können Sie das Optionenhandling steuern/beobachten und das Statusbyte des Powermoduls auswerten. Der Adressumfang der Steuer- (PAA) und Rückmeldeschnittstelle (PAE) ist abhängig von der Projektierung, d. h. von der Auswahl des entsprechenden Eintrags in der Projektiersoftware. - Seite 16 Konfigurieren 4.1 Konfigurieren des Adressraums Statusbyte Powermodule Bild 4-1 Belegung des Statusbytes für Powermodule Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Gerätehandbuch, 04/2007, A5E01120023-01...
-
Seite 17: Index
Index Anschlussbelegung, 8 Technical Support, 4 Technische Daten, 10 Trainingscenter, 4 Eigenschaften, 7 Entsorgung, 3 Erforderliche Grundkenntnisse, 3 Gültigkeitsbereich Gerätehandbuch, 3 Internet Service & Support, 4 Maximalausbau, 8 Parameter für Powermodule, 11 Powermodule, 13 Fehlertypen, 14 Parameter, 11 Prinzipschaltbild, 9 Recycling, 3 Service &... - Seite 18 Index Powermodul PM-E DC24..48V/AC24..230V (6ES7138-4CB11-0AB0) Gerätehandbuch, 04/2007, A5E01120023-01...
