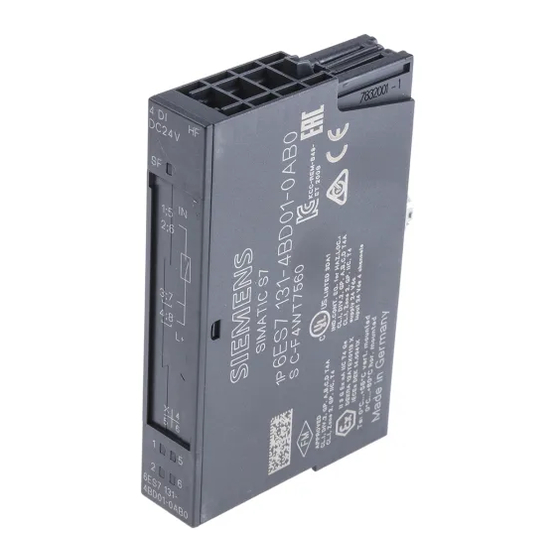

SIMATIC Dezentrale Peripherie ET 200S Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0)
SIMATIC
Dezentrale Peripherie ET 200S
Digitales Elektronikmodul
4DI DC24V HF
(6ES7131-4BD01-0AB0)
Gerätehandbuch
04/2007
A5E01077140-01
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Diagnose
1
2
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC ET 200S
Inhaltszusammenfassung für Siemens SIMATIC ET 200S
- Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Diagnose Dezentrale Peripherie ET 200S Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Gerätehandbuch 04/2007 A5E01077140-01...
-
Seite 2: Sicherheitshinweise
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 3: Vorwort
Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. Weitere Unterstützung Bei Fragen zur Nutzung der in diesem Gerätehandbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. http://www.siemens.com/automation/partner Den Wegweiser zum Angebot an technischen Dokumentationen für die einzelnen SIMATIC... -
Seite 4: Technical Support
SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg. Telefon: +49 (911) 895-3200. http://www.siemens.com/sitrain Technical Support Sie erreichen den Technical Support für alle A&D-Produkte ●... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0)..........7 Parameter..............................11 Parameter ............................11 Diagnose ..............................13 Diagnose durch LED-Anzeige......................13 Fehlertypen ..........................14 Alarma............................14 Index................................ 15 Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Gerätehandbuch, 04/2007, A5E01077140-01... - Seite 6 Inhaltsverzeichnis Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Gerätehandbuch, 04/2007, A5E01077140-01...
-
Seite 7: Eigenschaften
Eigenschaften Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Eigenschaften ● digitales Elektronikmodul mit vier Eingängen ● Eingangsnennspannung DC 24 V ● Diagnose: Kurzschluss ● Kurzschlussschutz ● geeignet für Schalter und Näherungsschalter (BEROs) ● unterstützt taktsynchronen Betrieb ● erweiterter Temperaturbereich von0 bis 55 °C bei senkrechtem Einbau Allgemeine Anschlussbelegung Hinweis Die Klemmen 4, 8, A4, A8, A3 und A7 stehen nur an bestimmten Terminalmodulen zur... - Seite 8 Eigenschaften 1.1 Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Verwendbare Terminalmodule Verwendbare Terminalmodule für 4DI DC24V HF (6ES7131-4BD01-0AB0) TM-E15C26-A1 TM-E15C24-A1 TM-E15C24-01 TM-E15C23-01 (6ES7193-4CA50- (6ES7193-4CA30- (6ES7193-4CB30- (6ES7193-4CB10- Federklemme 0AA0) 0AA0) 0AA0) 0AA0) TM-E15S26-A1 TM-E15S24-A1 TM-E15S24-01 TM-E15S23-01 (6ES7193-4CA40- (6ES7193-4CA20- (6ES7193-4CB20- (6ES7193-4CB00- Schraubklemme 0AA0) 0AA0) 0AA0) 0AA0)
- Seite 9 Eigenschaften 1.1 Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Prinzipschaltbild Bild 1-1 Prinzipschaltbild des 4DI DC24V HF Technische Daten 4DI DC24V HF (6ES7131-4BD01-0AB0) Maße und Gewicht Breite (mm) Gewicht ca. 35 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb Anzahl der Eingänge Leitungslänge ungeschirmt •...
- Seite 10 Eigenschaften 1.1 Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Spannungen, Ströme, Potenziale Versorgungsnennspannung (vom Powermodul) DC 24 V Verpolschutz • Potenzialtrennung zwischen den Kanälen • nein zwischen den Kanälen und Rückwandbus • zulässige Potenzialdifferenz zwischen verschiedenen Stromkreisen • DC 75 V, AC 60 V Isolation geprüft mit DC 500 V Stromaufnahme...
-
Seite 11: Parameter
Parameter Parameter Die Tabelle zeigt die Parameter für Digitale Eingabemodule: Tabelle 2-1 Parameter für Digitale Eingabemodule 4DI DC24V HF Wertebereich Voreinstellung Wirkungsbereich sperren Prozessalarm • sperren Modul freigeben • 0,1 ms Eingangsverzögerung • 3 ms Modul 0,5 ms • 3 ms •... - Seite 12 Parameter 2.1 Parameter Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Gerätehandbuch, 04/2007, A5E01077140-01...
-
Seite 13: Diagnose
Diagnose Diagnose durch LED-Anzeige LED-Anzeige ① Sammelfehler (rot) ② Statusanzeige für Zustand des Eingangs (grün) Status- und Fehleranzeigen Ereignis (LEDs) Ursache Maßnahme Keine Parametrierung oder falsches Überprüfen Sie die Modul gesteckt. Diagnosemeldung Parametrierung. Werten Sie liegt vor die Diagnose aus. Eingang am Kanal 0 aktiviert. -
Seite 14: Fehlertypen
Diagnose 3.2 Fehlertypen Fehlertypen Digitale Elektronikmodule Fehlertypen Tabelle 3-1 Fehlertypen Fehlertyp Bedeutung Abhilfe 00001: Kurzschluss Kurzschluss der Korrektur der Geberversorgung. Prozessverdrahtung (in Verbindung mit IM151-1 Diagnosemeldung erfolgt (Geberverdrahtung) BASIC / IM151-1 COMPACT / auf Kanal 0 und ist gültig IM151-1 STANDARD, ab für das gesamte Modul. -
Seite 15: Index
Index Digitale Elektronikmodule Parameter Fehlertypen, 14 für Digitale Eingabemodule, 11 Digitales Elektronikmodul 4DI DC24V HF Anschlussbelegung, 7 Eigenschaften, 7 Prinzipschaltbild, 9 Recycling, 3 Technische Daten, 9 Service & Support, 4 Entsorgung, 3 Erforderliche Grundkenntnisse, 3 Technical Support, 4 Trainingscenter, 4 Gültigkeitsbereich Gerätehandbuch, 3 Internet... - Seite 16 Index Digitales Elektronikmodul 4DI DC24V HF (6ES7131-4BD01-0AB0) Gerätehandbuch, 04/2007, A5E01077140-01...
