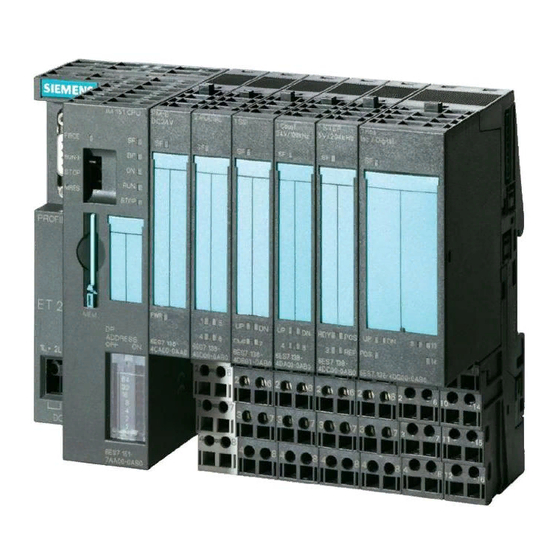

SIMATIC Dezentrale Peripherie ET 200S Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0)
SIMATIC
Dezentrale Peripherie ET 200S
Digitales Elektronikmodul
2RO NO DC24..120V/5A
AC24..230V/5A
(6ES7132-4HB01-0AB0)
Gerätehandbuch
04/2007
A5E01077281-01
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Diagnose
1
2
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens et 200s
Inhaltszusammenfassung für Siemens et 200s
- Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Diagnose Dezentrale Peripherie ET 200S Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch 04/2007 A5E01077281-01...
-
Seite 2: Sicherheitshinweise
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 3: Vorwort
Zweck des Gerätehandbuches Dezentrales Das vorliegende Gerätehandbuch ergänzt die Betriebsanleitung Peripheriesystem ET 200S . Funktionen, die die ET 200S generell betreffen, finden Sie in der Dezentrales Peripheriesystem ET 200S Betriebsanleitung Die Informationen des vorliegenden Gerätehandbuches und der Betriebsanleitung ermöglichen es Ihnen, die ET 200S in Betrieb zu nehmen. -
Seite 4: Technical Support
Vorwort Trainingscenter Um Ihnen den Einstieg in den Umgang mit der ET 200S und das Automatisierungssystem SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0)........................7 Parameter..............................13 Parameter ............................13 Diagnose ..............................15 Diagnose durch LED-Anzeige......................15 Index................................ 17 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01... - Seite 6 Inhaltsverzeichnis Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01...
-
Seite 7: Eigenschaften
Eigenschaften Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Eigenschaften ● digitales Elektronikmodul mit zwei Relais-Ausgängen ● Ausgangsstrom 5 A je Ausgang ● Lastnennspannung DC bis 120 V / AC bis 230 V ● geeignet für Magnetventile, Gleichstromschütze und Meldeleuchten ● potenzialgetrennt zur Versorgungsspannung ●... - Seite 8 Eigenschaften 1.1 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Anschlussbelegung für 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Klemme Belegung Klemme Belegung Erläuterungen 13, 14: Schließer, Kanal 0 • 23, 24: Schließer, Kanal 1 • n.c.: Not connected (max. DC 30 V anschließbar) •...
- Seite 9 Eigenschaften 1.1 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Prinzipschaltbild Bild 1-1 Prinzipschaltbild des 2RO NO DC24..120V/5A AC230V/5A Technische Daten 2RO NO DC24..120V/5A AC230V/5A (6ES7132-4HB01-0AB0) Maße und Gewicht Breite (mm) Gewicht ca. 50 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Ausgänge Leitungslänge ungeschirmt...
- Seite 10 Eigenschaften 1.1 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Potenzialtrennung zwischen den Kanälen • zwischen den Kanälen und Rückwandbus • zwischen den Kanälen und • Versorgungsspannung zwischen Versorgungsspannung und • Rückwandbus zulässige Potenzialdifferenz zwischen Versorgungsspannung und • DC 75 V, AC 60 V Rückwandbus zwischen Kanälen und Rückwandbus •...
-
Seite 11: Schaltvermögen Und Lebensdauer Der Kontakte
Eigenschaften 1.1 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Schaltvermögen und Lebensdauer der Kontakte Mit einer externen Schutzbeschaltung erzielen Sie eine höhere Lebensdauer als in der Tabelle angegeben. Die Tabelle zeigt Schaltvermögen und Lebensdauer der Relais- Kontakte: Tabelle 1-1 Schaltvermögen und Lebensdauer der Relais-Kontakte Widerstandslast Spannung Strom... - Seite 12 Eigenschaften 1.1 Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01...
-
Seite 13: Parameter
Parameter Parameter Die Tabelle zeigt die Parameter für Digitale Ausgabemodule: Tabelle 2-1 Parameter für Digitale Ausgabemodule 2RO NO NC Wertebereich Voreinstellung Wirkungsbereich DC24..48V/5A AC24..230V/5A Ersatzwert schalten Verhalten bei CPU/Master STOP • Ersatzwert Modul schalten Letzten Wert halten • "0" Ersatzwert •... - Seite 14 Parameter 2.1 Parameter Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01...
-
Seite 15: Diagnose
Diagnose Diagnose durch LED-Anzeige LED-Anzeige ① Statusanzeige für Zustand des Ausgangs (grün) Status- und Fehleranzeigen Ereignis (LEDs) Ursache Maßnahme Ausgang am Kanal 0 aktiviert. — Ausgang am Kanal 1 aktiviert. — Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01... - Seite 16 Diagnose 3.1 Diagnose durch LED-Anzeige Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01...
-
Seite 17: Index
Index Digitales Elektronikmodul 2RO NO DC24..120V/5A LED-Anzeige, 15 AC24..230V/5A Anschlussbelegung, 7 Eigenschaften, 7 Prinzipschaltbild, 9 Parameter Schaltvermögen und Lebensdauer der Kontakte, 11 für Digitale Ausgabemodule, 13 Technische Daten, 9 Recycling, 3 Entsorgung, 3 Erforderliche Grundkenntnisse, 3 Service & Support, 4 Gültigkeitsbereich Gerätehandbuch, 3 Technical Support, 4... - Seite 18 Index Digitales Elektronikmodul 2RO NO DC24..120V/5A AC24..230V/5A (6ES7132-4HB01-0AB0) Gerätehandbuch, 04/2007, A5E01077281-01...
