Produktbeschreibung - METREL MD 9210 Bedienungsanleitung

MD 9210 Leistungsmesszange

Produktbeschreibung

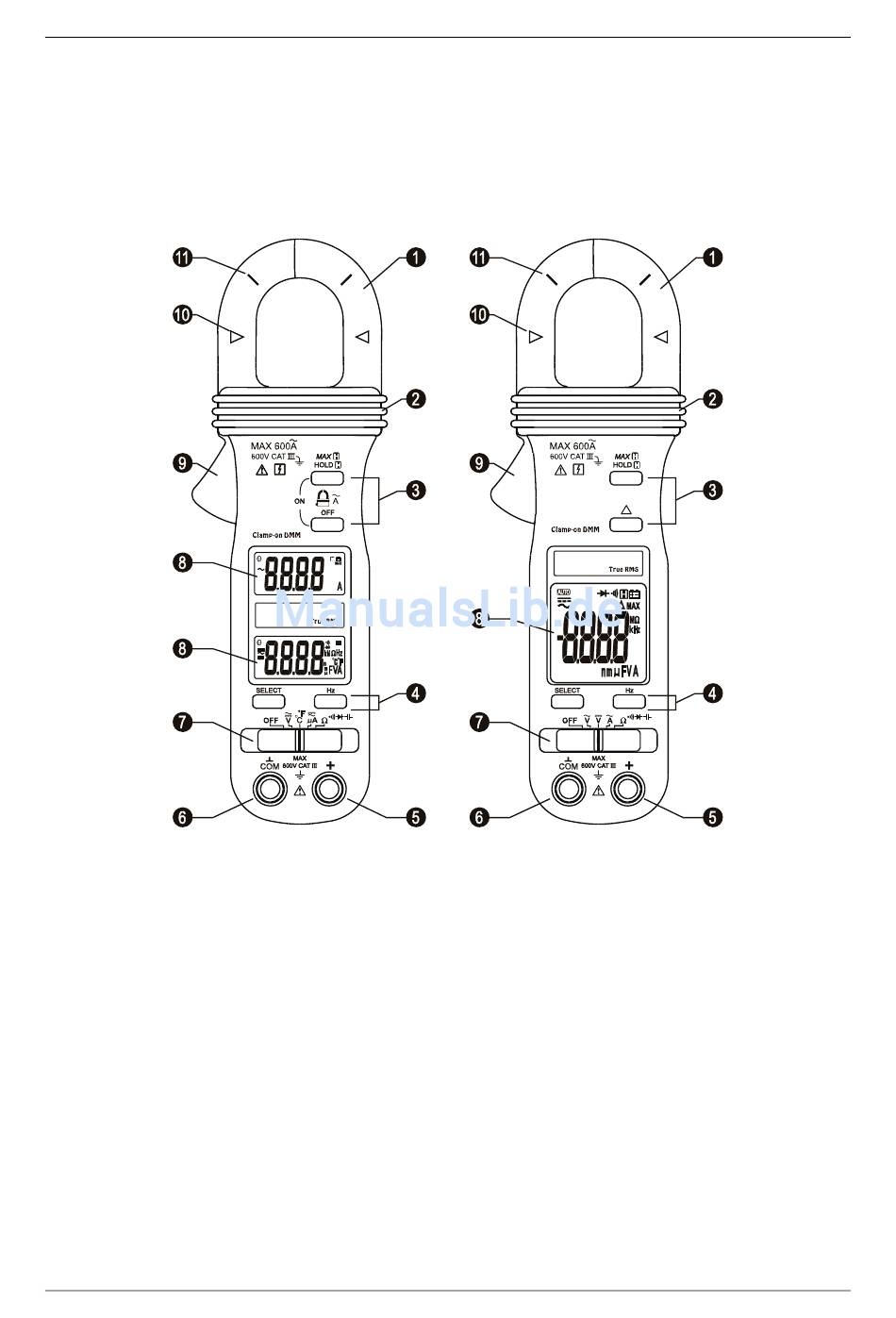

3 Produktbeschreibung
Diese Bedienungsanleitung verwendet repräsentative Modell(e) nur zur Illustration. Bitte
schauen Sie in den Einzelheiten der Spezifikation nach, welche Funktionen für jedes
Modell zur Verfügung stehen.
1 Transformatorzange zum Erfassen des Wechselstrom-Magnetfelds
2 Hand-/Fingerbarriere zur Markierung der Abgrenzungen des während der Messung
sicher zugänglichen Teils des Messgerätes.
3 Tasten für Sonderfunktionen. Auch als EIN-AUS-Tasten für Wechselstromfunktionen
bei Doppeldisplay-Modellen
4 Tasten für Sonderfunktionen bei Schiebe-Wahlschalterfunktionen
5 Eingangsbuchse für alle Funktionen AUSSER der nichtinvasiven
Wechselstromfunktion
6 Gemeinsame (Bezugsmasse-)Eingangsbuchse für alle Funktionen AUSSER der
nichtinvasiven Wechselstromfunktion
7Schiebe-Wahlschalter zum EIN-/AUS-Schalten und Wählen einer Funktion
8 3-3/4-stellige(s) (4000 Zähler) LCD-Display(s)
9 Zangenbetätigung zum Öffnen der Transformatorzange
10 Anzeigen für Zangenmitte, in der die beste Wechselstromgenauigkeit spezifiziert ist
11 Zangenmarkierungslinien für Anzeige eines Wechselstrom-Positionsfehlers
20
