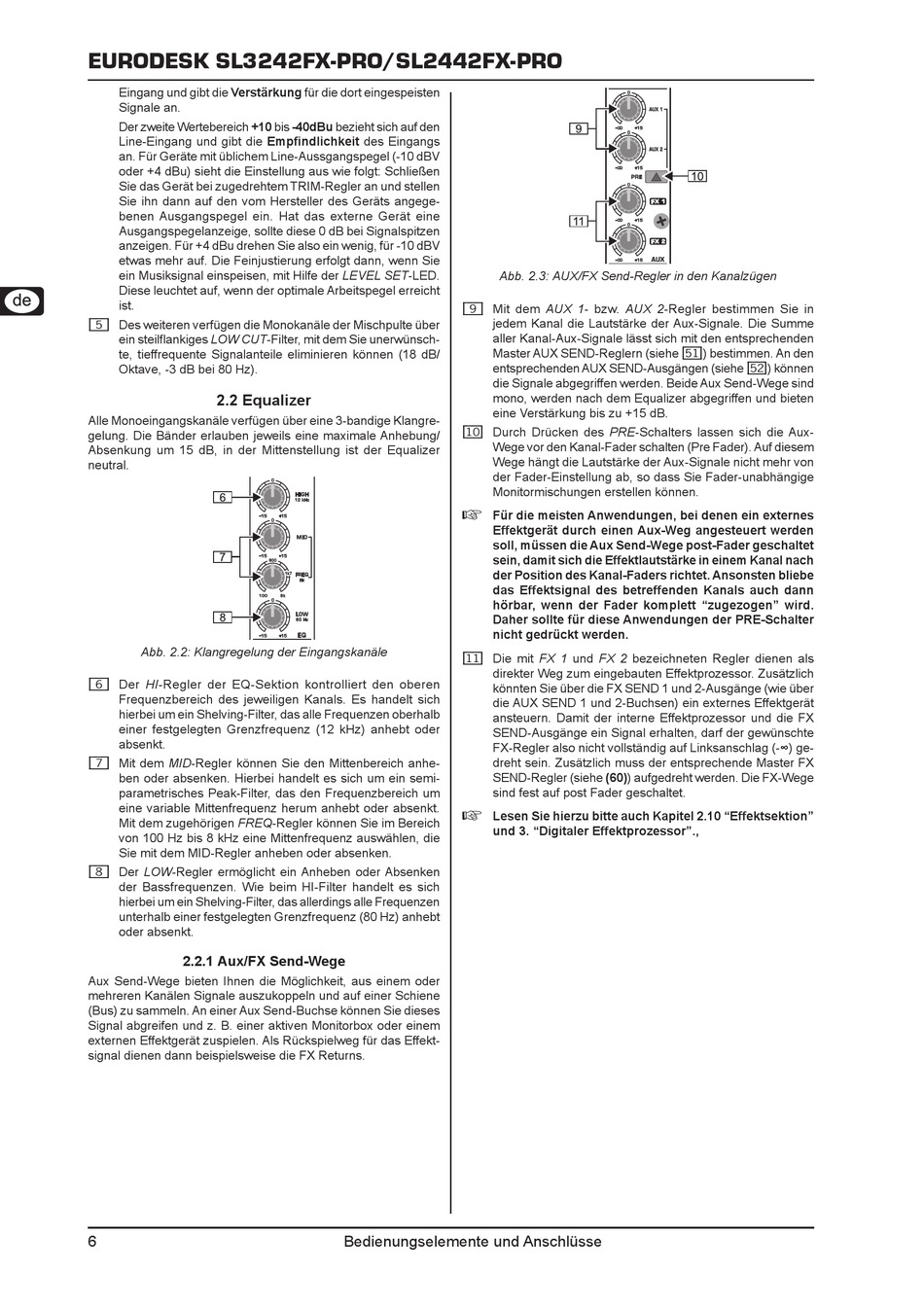

EURODESK SL3242FX-PRO/SL2442FX-PRO
Eingang und gibt die Verstärkung für die dort eingespeisten
Signale an.
Der zweite Wertebereich +10 bis -40dBu bezieht sich auf den
Line-Eingang und gibt die Empfindlichkeit des Eingangs
an. Für Geräte mit üblichem Line-Aussgangspegel (-10 dBV
oder +4 dBu) sieht die Einstellung aus wie folgt: Schließen
Sie das Gerät bei zugedrehtem TRIM-Regler an und stellen
Sie ihn dann auf den vom Hersteller des Geräts angege-
benen Ausgangspegel ein. Hat das externe Gerät eine
Ausgangspegelanzeige, sollte diese 0 dB bei Signalspitzen
anzeigen. Für +4 dBu drehen Sie also ein wenig, für -10 dBV
etwas mehr auf. Die Feinjustierung erfolgt dann, wenn Sie
ein Musiksignal einspeisen, mit Hilfe der LEVEL SET-LED.
Diese leuchtet auf, wenn der optimale Arbeitspegel erreicht
ist.
{5} Des weiteren verfügen die Monokanäle der Mischpulte über
ein steilflankiges LOW CUT-Filter, mit dem Sie unerwünsch-
te, tieffrequente Signalanteile eliminieren können (18 dB/
Oktave, -3 dB bei 80 Hz).
2.2
Equalizer
Alle Monoeingangskanäle verfügen über eine 3-bandige Klangre-
gelung. Die Bänder erlauben jeweils eine maximale Anhebung/
Absenkung um 15 dB, in der Mittenstellung ist der Equalizer
neutral.
Abb. 2.2:
Klangregelung der Eingangskanäle
{6} Der HI-Regler der EQ-Sektion kontrolliert den oberen
Frequenzbereich des jeweiligen Kanals. Es handelt sich
hierbei um ein Shelving-Filter, das alle Frequenzen oberhalb
einer festgelegten Grenzfrequenz (12 kHz) anhebt oder
absenkt.
{7} Mit dem MID-Regler können Sie den Mittenbereich anhe-
ben oder absenken. Hierbei handelt es sich um ein semi-
parametrisches Peak-Filter, das den Frequenzbereich um
eine variable Mittenfrequenz herum anhebt oder absenkt.
Mit dem zugehörigen FREQ-Regler können Sie im Bereich
von 100 Hz bis 8 kHz eine Mittenfrequenz auswählen, die
Sie mit dem MID-Regler anheben oder absenken.
{8} Der LOW-Regler ermöglicht ein Anheben oder Absenken
der Bassfrequenzen. Wie beim HI-Filter handelt es sich
hierbei um ein Shelving-Filter, das allerdings alle Frequenzen
unterhalb einer festgelegten Grenzfrequenz (80 Hz) anhebt
oder absenkt.
2.2.1
Aux/FX Send-Wege
Aux Send-Wege bieten Ihnen die Möglichkeit, aus einem oder
mehreren Kanälen Signale auszukoppeln und auf einer Schiene
(Bus) zu sammeln. An einer Aux Send-Buchse können Sie dieses
Signal abgreifen und z. B. einer aktiven Monitorbox oder einem
externen Effektgerät zuspielen. Als Rückspielweg für das Effekt-
signal dienen dann beispielsweise die FX Returns.
6
Abb. 2.3:
{9} Mit dem AUX 1- bzw. AUX 2-Regler bestimmen Sie in
jedem Kanal die Lautstärke der Aux-Signale. Die Summe
aller Kanal-Aux-Signale lässt sich mit den entsprechenden
Master AUX SEND-Reglern (siehe (51)) bestimmen. An den
entsprechenden AUX SEND-Ausgängen (siehe (52)) können
die Signale abgegriffen werden. Beide Aux Send-Wege sind
mono, werden nach dem Equalizer abgegriffen und bieten
eine Verstärkung bis zu +15 dB.
(10) Durch Drücken des PRE-Schalters lassen sich die Aux-
Wege vor den Kanal-Fader schalten (Pre Fader). Auf diesem
Wege hängt die Lautstärke der Aux-Signale nicht mehr von
der Fader-Einstellung ab, so dass Sie Fader-unabhängige
Monitormischungen erstellen können.
+
Für die meisten Anwendungen, bei denen ein externes
Effektgerät durch einen Aux-Weg angesteuert werden
soll, müssen die Aux Send-Wege post-Fader geschaltet
sein, damit sich die Effektlautstärke in einem Kanal nach
der Position des Kanal-Faders richtet. Ansonsten bliebe
das Effektsignal des betreffenden Kanals auch dann
hörbar, wenn der Fader komplett "zugezogen" wird.
Daher sollte für diese Anwendungen der PRE-Schalter
nicht gedrückt werden.
(11) Die mit FX 1 und FX 2 bezeichneten Regler dienen als
direkter Weg zum eingebauten Effektprozessor. Zusätzlich
könnten Sie über die FX SEND 1 und 2-Ausgänge (wie über
die AUX SEND 1 und 2-Buchsen) ein externes Effektgerät
ansteuern. Damit der interne Effektprozessor und die FX
SEND-Ausgänge ein Signal erhalten, darf der gewünschte
FX-Regler also nicht vollständig auf Linksanschlag (-∞) ge-
dreht sein. Zusätzlich muss der entsprechende Master FX
SEND-Regler (siehe (60)) aufgedreht werden. Die FX-Wege
sind fest auf post Fader geschaltet.
+
Lesen Sie hierzu bitte auch Kapitel 2.10 "Effektsektion"
und 3. "Digitaler Effektprozessor".,
Bedienungselemente und Anschlüsse
AUX/FX Send-Regler in den Kanalzügen
