MIC
Jeder Monoeingangskanal bietet Ihnen einen symmetrischen Mikrofoneingang
über die XLR-Buchse, an dem auf Knopfdruck auch eine +48 V Phantom speisung
für den Betrieb von Kondensatormikrofonen zur Verfügung steht.
◊
Schalten Sie Ihr Wiedergabesystem stumm, bevor Sie die
Phantomspeisung aktivieren. Ansonsten wird ein Einschaltgeräusch
über Ihre Abhör lautsprecher hörbar. Beachten Sie auch die Hinweise in
Kapitel 5.5 „Spannungsversorgung, Phantomspeisung und Sicherung".
LINE IN
Jeder Monokanal verfügt auch über einen symmetrischen Line-Eingang,
der als 6,3-mm-Klinkenbuchse ausgeführt ist. Diese Eingänge können auch mit
unsymmetrisch beschalteten Steckern (Monoklinke) belegt werden.
◊
Bitte denken Sie daran, dass Sie immer nur entweder den Mikrofon-
oder den Line-Eingang eines Kanals benutzen dürfen, aber nie
beide gleichzeitig!
INSERT
Einschleifpunkte (Inserts) werden benutzt, um das Signal mit
Dynamikprozessoren oder Equalizern zu bearbeiten. Diese Einschleifpunkte
liegen vor dem Fader, dem EQ und dem Aux Send. Genauere Hinweise zur
Verwendung dieser Anschlüsse finden Sie in Kapitel 5.3.
◊
Im Gegensatz zum UB2442FX-PRO liegen bei den Modellen
UB1622FX-PRO, UB1832FX-PRO und UB2222FX-PRO die Inserts auf
der Geräte rückseite.
TRIM
Mit dem TRIM-Poti stellen Sie die Eingangsverstärkung ein. Wann immer Sie eine
Signalquelle an einen der Eingänge anschließen oder davon trennen, sollte dieser
Regler auf Linksanschlag stehen.
Die Skala weist 2 verschiedene Wertebereiche auf: Der erste Wertebereich
+10 bis +60 dB bezieht sich auf den MIC-Eingang und gibt die Verstärkung für die
dort eingespeisten Signale an.
Der zweite Wertebereich +10 bis -40 dBu bezieht sich auf den Line-Eingang
und gibt die Empfindlichkeit des Eingangs an. Für Geräte mit üblichem Line-
Aussgangspegel (-10 dBV oder +4 dBu) sieht die Einstellung wie folgt aus:
Schließen Sie das Gerät bei zugedrehtem TRIM-Regler an und stellen Sie ihn dann
auf den vom Hersteller des Geräts angegebenen Ausgangspegel ein. Hat das
externe Gerät eine Ausgangspegelanzeige, sollte diese 0 dB bei Signalspitzen
anzeigen. Für +4 dBu drehen Sie also ein wenig, für -10 dBV etwas mehr auf.
Die Feinjustierung erfolgt dann, wenn Sie ein Musiksignal einspeisen, mit Hilfe
der Aussteuerungs anzeige. Um das Kanalsignal auf die Aussteuerungsanzeige
zu leiten, müssen Sie den SOLO-Schalter drücken und den MODE-Schalter in der
Main-Sektion auf PFL (LEVEL SET) einstellen.
Steuern Sie das Signal mit dem TRIM-Regler bis zur 0-dB-Marke aus. So haben Sie
noch eine ganze Menge Aussteuerungs-reserve (Headroom) für sehr dynamische
Signale zur Verfügung. Die CLIP-Anzeige sollte nur sehr selten oder gar nicht
aufleuchten. Bei dem Einstellvorgang sollte der Equalizer neutral eingestellt sein.
LOW CUT
Des weiteren verfügen die Monokanäle der Mischpulte über ein steilflankiges
LOW CUT-Filter (18 dB/Okt, -3 dB bei 75 Hz), mit dem Sie unerwünschte,
tieffrequente Signalanteile eliminieren können.
2.1.2 Equalizer
Alle Monoeingangskanäle verfügen über eine 3-bandige Klangregelung mit
semi-parametrischem Mittenband. Die Bänder erlauben jeweils eine maximale
Anhebung/Absenkung um 15 dB, in der Mittenstellung ist der Equalizer neutral.
EQ
0
HIGH
12 kHz
– 15 + 15
0
HIGH
MID
3 kHz
– 15 + 15
0
LOW
MID
500 Hz
– 15 + 15
0
LOW
80 Hz
– 15 + 15
All Models
Abb. 2.2: Die Klangregelung der Eingangskanäle
Das obere (HIGH) und das untere Band (LOW) sind Shelving-Filter, die alle
Frequenzen oberhalb bzw. unterhalb ihrer Grenz-frequenz anheben oder
absenken. Die Grenzfrequenzen des oberen und des unteren Bandes liegen bei
12 kHz und 80 Hz.
Für den Mittenbereich bietet Ihnen das Mischpult eine semi-parametrische
Klangregelung mit einer Filtergüte von einer Oktave, durchstimmbar von 100 Hz
bis 8 kHz. Mit dem MID-Regler stellen Sie die Anhebung/Absenkung ein, mit dem
FREQ-Regler bestimmen Sie die Frequenz.

2.1.3 Monitor- und effektwege (Aux Send-Wege)

UB1622FX–PRO UB2442FX–PRO

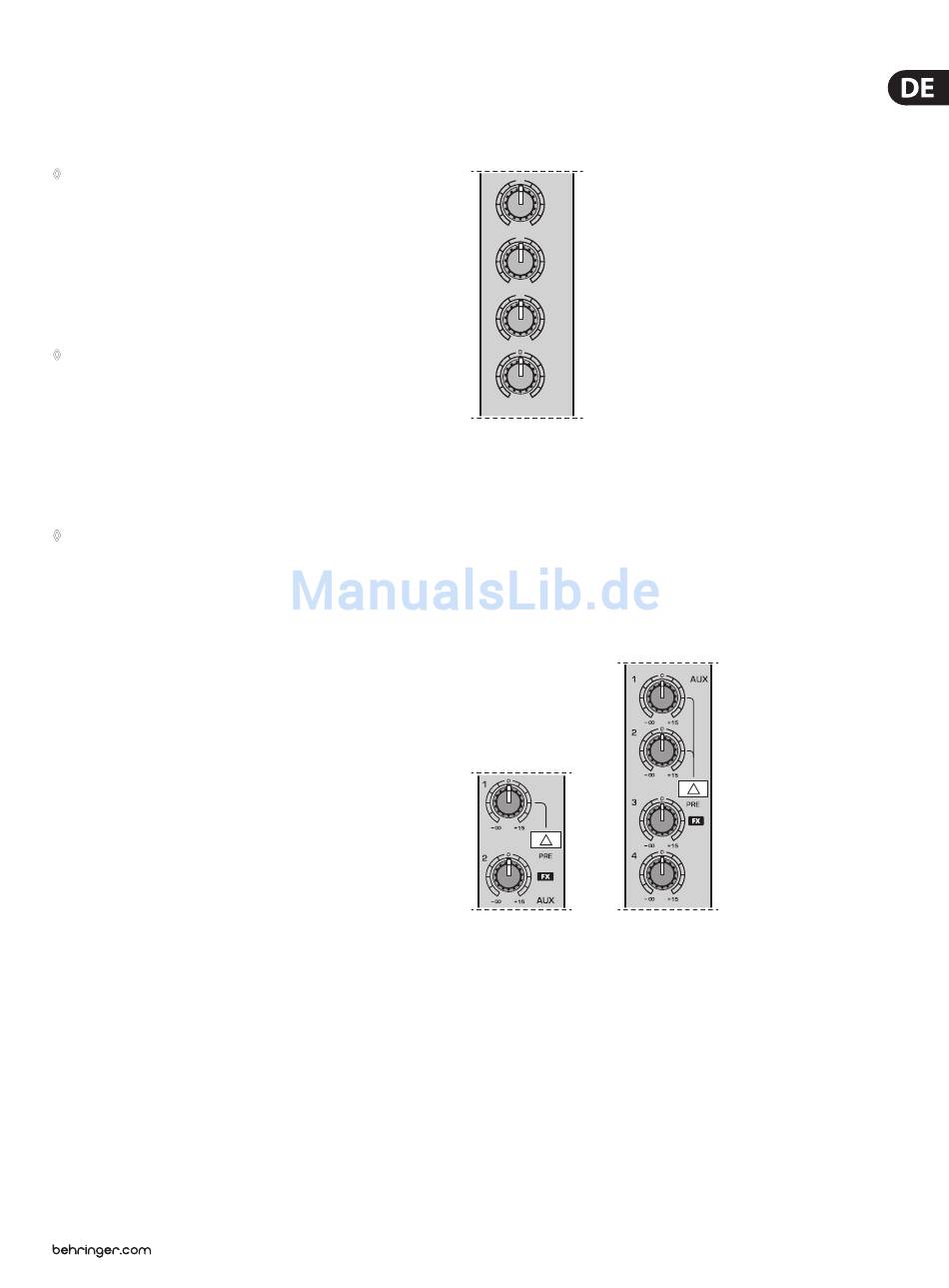

Abb. 2.3: Die Aux Send-Regler MON und FX in den Kanalzügen
Monitor- und Effektwege (Aux Send-Wege) bieten Ihnen die Möglichkeit,
aus einem oder mehreren Kanälen Signale auszukoppeln und auf einer Schiene
(Bus) zu sammeln. An einer Aux Send-Buchse (für Monitoranwendungen:
MON OUT) können Sie das Signal abgreifen und z. B. einer aktiven Monitorbox
oder einem externen Effektgerät zuspielen. Als Rückspielweg dienen dann
beispielsweise die Aux Returns.
Alle Monitor- und Effektwege sind mono, werden nach dem Equalizer abgegriffen
und bieten eine Verstärkung bis zu +15 dB.
