XENYX 1202FX/1002FX Bedienungsanleitung

4. Installation

4.1 Netzanschluss

AC POWER IN
Die Stromversorgung erfolgt über den rückwärtigen 3-Pol-Netzanschluss.
Hier wird der mitgelieferte AC Adapter angeschlossen. Die Netzverbindung
entspricht den erforderlichen Si cher heits bestimmungen.
◊
Verwenden Sie bitte ausschließlich das mitge-lieferte Netzteil, um das
Gerät zu betreiben.
◊
Schließen Sie das Mischpult niemals an das Netzteil an,
während letzteres schon am Netz betrieben wird! Verbinden Sie
vielmehr zuerst das Pult mit dem Netzteil und gehen Sie dann
ans Netz.
◊ Bitte beachten Sie, dass sich sowohl das Netzteil als auch das Mischpult
beim Betrieb stark erwär men. Dies ist vollkommen normal.

4.2 Audioverbindungen

Für die verschiedenen Anwendungen benötigen Sie eine Vielzahl von
unterschiedlichen Kabeln. Die folgenden Abbil-dungen zeigen Ihnen, wie diese
Kabel beschaffen sein müssen. Achten Sie darauf, stets hochwertige Kabel
zu verwenden.
Um die CD/Tape-Ein- und Ausgänge zu benutzen, verwenden Sie bitte
handelsübliche Cinch-Kabel.
Natürlich können auch unsymmetrisch beschaltete Geräte an die symmetrischen
Ein-/Ausgänge angeschlossen werden. Verwenden Sie entweder Monoklinken
oder verbinden Sie den Ring von Stereoklinken mit dem Schaft (bzw. Pin 1 mit
Pin 3 bei XLR-Steckern).
◊
Achtung! Verwenden Sie keinesfalls unsym metrisch beschaltete XLR-
Verbindungen (PIN 1 und 3 verbunden) an den MIC-Eingangsbuchsen,
wenn Sie die Phantomspeisung in Betrieb nehmen wollen.

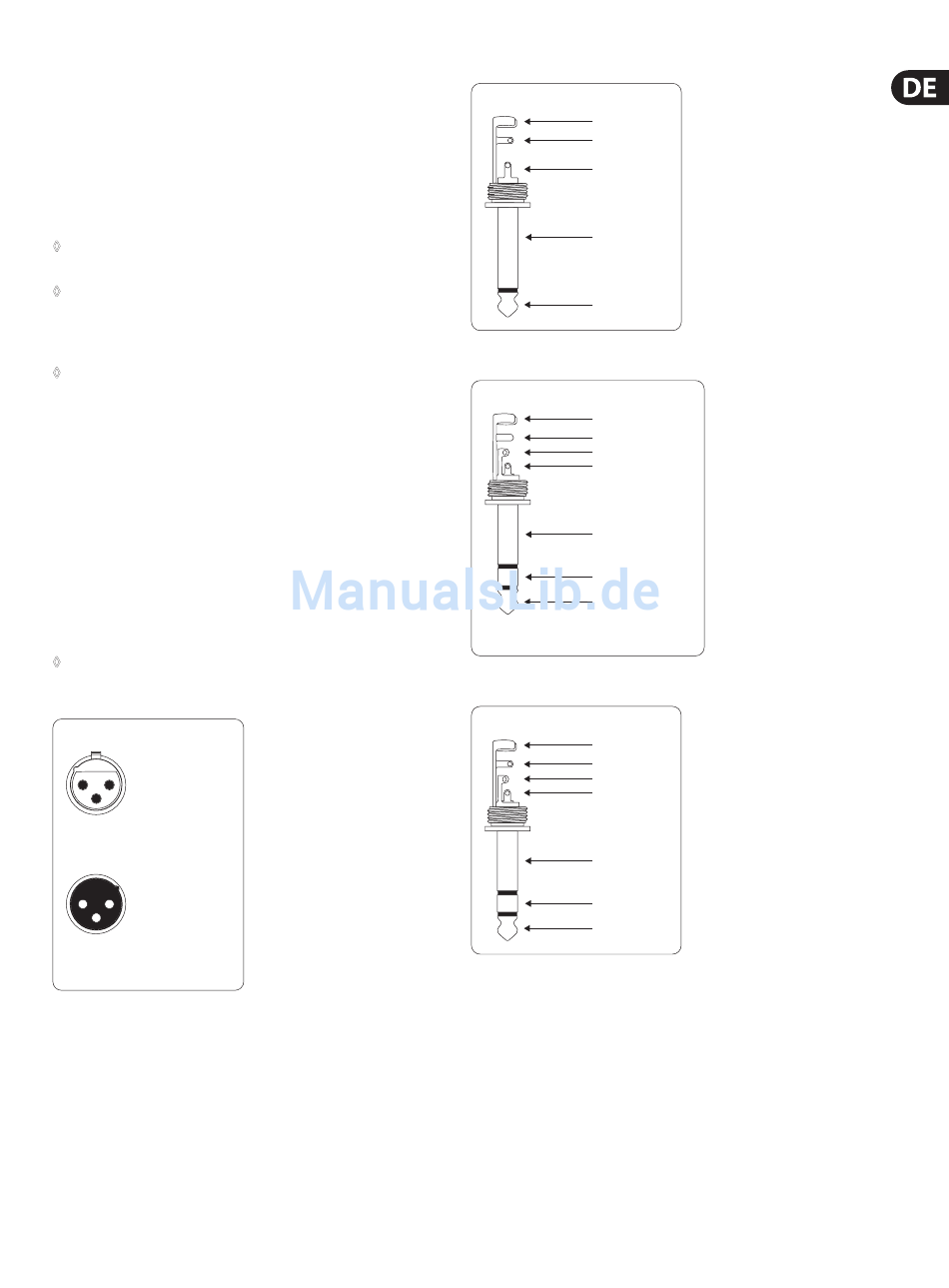

Balanced use with XLR connectors
2 1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1
2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Abb. 4.1: XLR-Verbindungen
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Abb. 4.2: 6,3-mm-Monoklinkenstecker
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Abb. 4.3: 6,3-mm-Stereoklinkenstecker
¼" TRS headphones connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
right signal
tip
left signal
Abb. 4.4: Kopfhörer-Stereoklinkenstecker
