Maico easyTymp Gebrauchsanweisung Seite 21

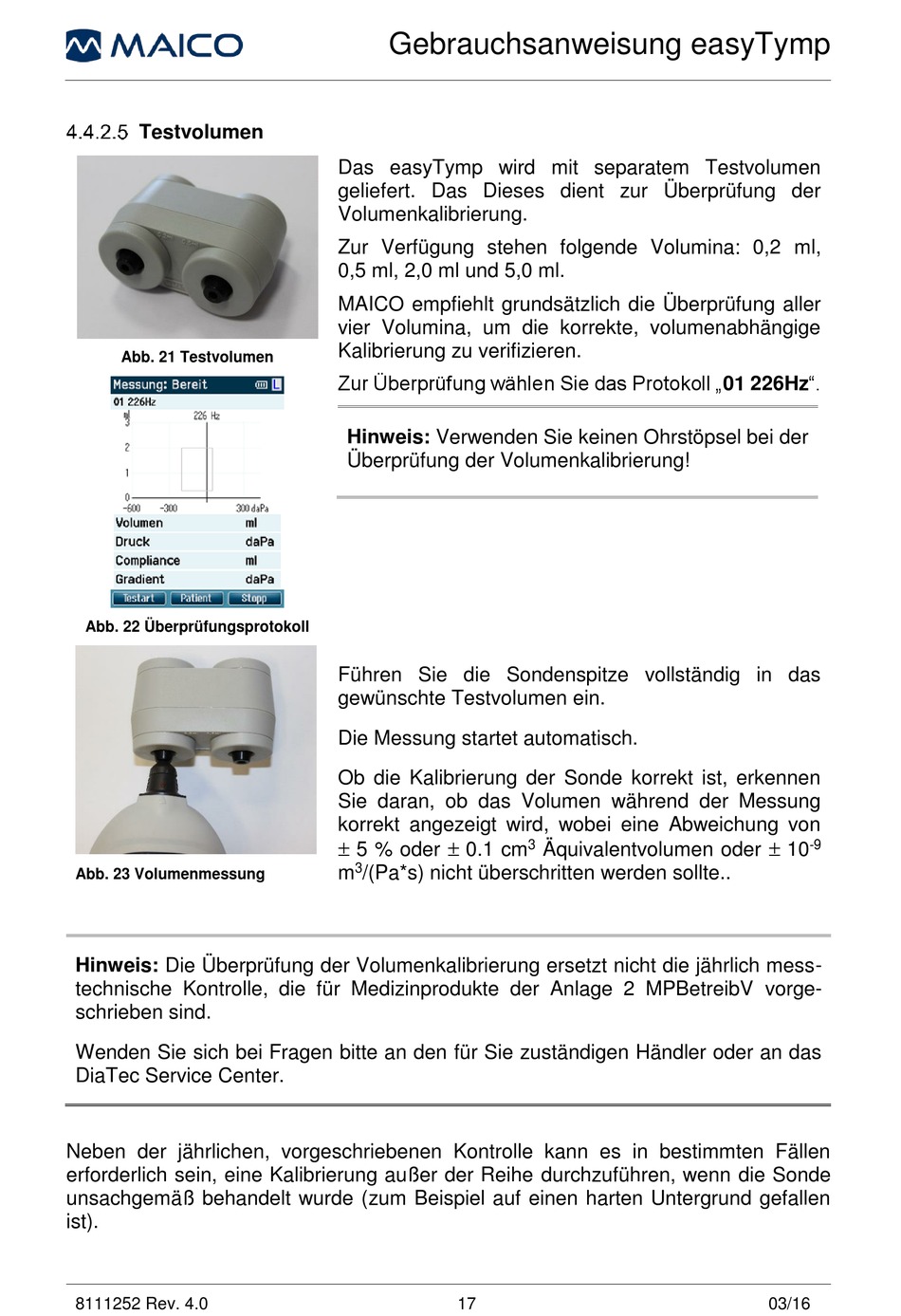

Testvolumen
Abb. 21 Testvolumen
Abb. 22 Überprüfungsprotokoll
Abb. 23 Volumenmessung
Hinweis: Die Überprüfung der Volumenkalibrierung ersetzt nicht die jährlich mess-
technische Kontrolle, die für Medizinprodukte der Anlage 2 MPBetreibV vorge-
schrieben sind.
Wenden Sie sich bei Fragen bitte an den für Sie zuständigen Händler oder an das
DiaTec Service Center.
Neben der jährlichen, vorgeschriebenen Kontrolle kann es in bestimmten Fällen
erforderlich sein, eine Kalibrierung außer der Reihe durchzuführen, wenn die Sonde
unsachgemäß behandelt wurde (zum Beispiel auf einen harten Untergrund gefallen
ist).
8111252 Rev. 4.0
Gebrauchsanweisung easyTymp
Das easyTymp wird mit separatem Testvolumen
geliefert. Das Dieses dient zur Überprüfung der
Volumenkalibrierung.
Zur Verfügung stehen folgende Volumina: 0,2 ml,
0,5 ml, 2,0 ml und 5,0 ml.
MAICO empfiehlt grundsätzlich die Überprüfung aller
vier Volumina, um die korrekte, volumenabhängige
Kalibrierung zu verifizieren.
Zur Überprüfung wählen Sie das Protokoll „01 226Hz".
Hinweis: Verwenden Sie keinen Ohrstöpsel bei der
Überprüfung der Volumenkalibrierung!
Führen Sie die Sondenspitze vollständig in das
gewünschte Testvolumen ein.
Die Messung startet automatisch.
Ob die Kalibrierung der Sonde korrekt ist, erkennen
Sie daran, ob das Volumen während der Messung
korrekt angezeigt wird, wobei eine Abweichung von
 5 % oder  0.1 cm
3
m /(Pa*s) nicht überschritten werden sollte..
17
Äquivalentvolumen oder  10
3 -9
03/16
