Maico Titmus V4 PC Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Maico Titmus V4 PC
Inhaltszusammenfassung für Maico Titmus V4 PC
- Seite 1 Gebrauchsanweisung Titmus V4 / V4 PC...
-
Seite 3: Inhaltsverzeichnis
Gebrauchsanweisung Titmus V4 / V4 PC Inhalt Seite 1 Einleitung ....................2 2 Beschreibung ................... 3 3 Warnungen und Symbole ................. 4 4 Die ersten Schritte ..................5 4.1 Packen Sie das Gerät aus ..............5 4.2 Zubehör und Verbrauchsmaterial ............6 4.3 Titmus V4 –... -
Seite 4: Einleitung
Ihnen helfen, mit dem Titmus V4 und seiner Bedienung vertraut zu werden. Sollten sich aus Ihrer Praxis heraus Änderungswünsche oder Probleme ergeben, so haben wir jederzeit ein offenes Ohr für Sie. Rufen Sie uns einfach Ihr MAICO-Team GEBA_Titmus_V4_d_13a.docx 853 293/3 01/13... -
Seite 5: Beschreibung

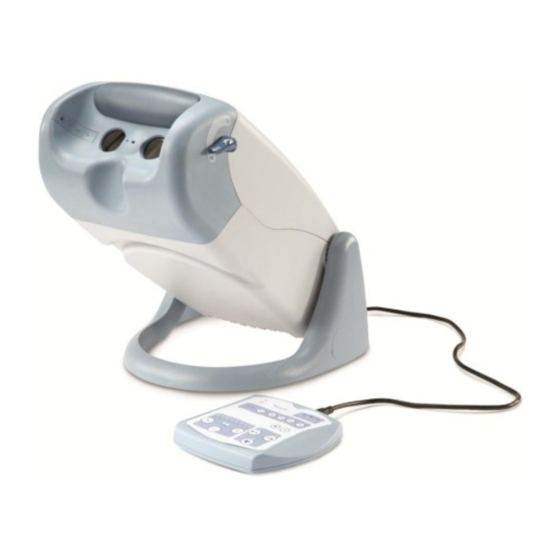

Gebrauchsanweisung Titmus V4 / V4 PC 2 Beschreibung Das Sehtestgerät Titmus V4 ist ein Siebtest-Sehtestgerät für schnelle und präzise Messungen der wesentlichen Sehfunktionen im Fernbereich. Es zeichnet sich durch ein kompaktes Gehäuse und eine besonders leichte Bedienung aus. Das geringe Gewicht von nur 5,9 kg in Verbindung mit dem Rollenkoffer ermöglicht einen komfortablen Transport des Gerätes. -
Seite 6: Warnungen Und Symbole
Gebrauchsanweisung Titmus V4 / V4 PC 3 Warnungen und Symbole WICHTIGE SICHERHEITSHINWEISE Dieses Handbuch enthält wichtige Sicherheitssymbole und –anweisungen. Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät verwenden. Bewahren Sie diese Anweisungen sorgfältig auf, um auch künftig darauf zugreifen zu können. -
Seite 7: Die Ersten Schritte
Gebrauchsanweisung Titmus V4 / V4 PC 4 Die ersten Schritte 4.1 Packen Sie das Gerät aus Ihr Titmus™-Sehtestgerät wird in einem Tragekoffer geliefert. Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Schritt 6 Schritt 7 Schritt 8 GEBA_Titmus_V4_d_13a.docx 853 293/3 01/13... -
Seite 8: Zubehör Und Verbrauchsmaterial
Gebrauchsanweisung Titmus V4 / V4 PC 4.2 Zubehör und Verbrauchsmaterial Standardzubehör Das folgende Zubehör ist im Lieferumfang Ihres Titmus V4-Sehtestgeräts ent- halten. Bitte überprüfen Sie das mitgelieferte Zubehör auf Vollständigkeit: 1 Netzkabel 1 Fernbedienung inkl. Kabel (nur V4) 2 Auswertebögen (Kopiervorlage) 8 Testdias (innerhalb einer Trommel im Sehtestgerät) 1 Zubehörtasche mit: 1 Speziallinse für G37 (57 cm) -
Seite 9: Titmus V4 - Gerätedetails
Gebrauchsanweisung Titmus V4 / V4 PC 4.3 Titmus V4 – Gerätedetails Vorder-/Seiten-/Rückansicht Abnehmbare Abdeckung zum Zugriff auf Dias und Lichtquelle Hebel für Nah-/Fernlinsen Fern (20”)- und Nah (14”)-Sehtests Licht für Tests des peripheren Sehens Kopfsensor für korrekte Positionierung Bequeme Schaumstoff-Kopfablage Schlitz für Speziallinse G37 Gerätefuß... -
Seite 10: Bedienung Des Sehtestgerätes
Gebrauchsanweisung Titmus V4 / V4 PC 5 Bedienung des Sehtestgerätes 5.1 Entriegeln/Arretieren des Gerätes zur Höhenverstellung Befolgen Sie die in den Abbildungen gezeigten Schritte. Entriegeln: Schritte 1 - 4: Drücken Sie das Gerät, wie von dem Pfeil gezeigt, mit einer Hand sanft nach unten. -
Seite 11: Bedienung Des Fern-/Nah-Hebels
Gebrauchsanweisung Titmus V4 / V4 PC 5.2 Bedienung des Fern-/Nah-Hebels 1. Der Bediener sitzt an der rechten Seite des Geräts. 2. Bewegen Sie den Hebel wie gezeigt, um ihn aus der NAH- in die FERN - Position zu bewegen und umgekehrt. NAH-SEHTEST (35cm) FERN-SEHTEST (7 m) Für Nah-Sehtests:... -
Seite 12: Bedienung Des Titmus V4 Mit Der Fernbedienung
Gebrauchsanweisung Titmus V4 / V4 PC 6 Bedienung des Titmus V4 mit der Fernbedienung Schließen Sie die Fernbedienung mit dem abgebildeten Kabel an das Sehtestgerät an. 6.1 Tasten der Fernbedienung Lichtquellenzustand Hinweis: Beim Start blinkt diese Anzeige etwa eine Minute lang und leuchtet dann konstant –... -
Seite 13: Reset Hierbei Werden Das Gerät Und Alle
Gebrauchsanweisung Titmus V4 / V4 PC Tag- oder Nachtbeleuchtung Drücken Sie auf die Taste mit dem Sonnensymbol für Sehtests bei Tages- licht. Dies ist die Standardbeleuchtungs- einstellung. Drücken Sie auf die Taste mit dem Mondsymbol für Sehtests bei Nacht- bedingungen. Test Diaposition Die Zahl steht für die Testnummer. -
Seite 14: Nahtest Für Andere Abstände
Gebrauchsanweisung Titmus V4 / V4 PC 6.2 Nahtest für andere Abstände Folgende arbeitsplatzbezogene Sehabstände sind nach G37 möglich: 50 cm, 57 cm, 67 cm, 80 cm oder 100 cm Wählen Sie, bezogen auf den Bildschirmarbeitsplatz des Probanden, die entsprechende Speziallinse aus. Die 57cm-Linse gehört zum Standardzubehör. -
Seite 15: Tests Mit Dem Sehtestgerät
Gebrauchsanweisung Titmus V4 / V4 PC 7 Tests mit dem Sehtestgerät 7.1 Testvorbereitung 1. Setzen Sie das Gerät auf einen Tisch mit normaler Höhe und genügend Platz, damit der Prüfer das Gerät bedienen und die Ergebnisse aufzeichnen kann. 2. Lösen Höhenverstellungssperre. -
Seite 16: Höhenverstellung
Gebrauchsanweisung Titmus V4 / V4 PC 7.2 Höhenverstellung Die Höhenverstellung dient dem Komfort des Patienten. Die Titmus V-Serie kann an Kinder und Erwachsene unterschiedlicher Größe in sitzender oder stehender Position angepasst werden. Dies ist für korrekte Tests sehr wichtig. Die Höhe des Geräts kann vom Bediener ODER dem Patienten angepasst werden. - Seite 17 Gebrauchsanweisung Titmus V4 / V4 PC KORREKTE POSITION: Rücken ist gerade, Hals kann leicht nach hinten geneigt sein. Gerät ist näher am Patienten. GEBA_Titmus_V4_d_13a.docx 853 293/3 01/13...
-
Seite 18: Transport Des Gerätes
Gebrauchsanweisung Titmus V4 / V4 PC 8 Transport des Gerätes Ziehen Sie das Netzkabel aus der Steckdose. Trennen Sie die Fernbedienung vom Gerät. Vgl. Abschnitt „Entriegeln/Arretieren des Geräts zur Höhenverstellung“. ACHTUNG: Achten Sie darauf, dass die Höhenverstellungssperre aktiviert ist, bevor Sie das Gerät anheben. -
Seite 19: Hinweise Für Die Pflege Des Gerätes
Gebrauchsanweisung Titmus V4 / V4 PC 9 Hinweise für die Pflege des Gerätes 9.1 Reinigung/Lagerung des Geräts Vgl. die Zubehörtasche, die mit dem Gerät geliefert wurde. Für die Reinigung der Linsen sind Reinigungstücher im Lieferumfang enthalten. Antibeschlag- tücher verhindern das Beschlagen der Linsen. ACHTUNG: BITTE VERMEIDEN SIE NACH VERWENDUNG DER REINIGUNGSTÜCHER ODER DES ANTIBESCHLAGTUCHS DEN KONTAKT MIT MUND UND AUGEN. -
Seite 20: Wartung Des Sehtestgeräts
Gebrauchsanweisung Titmus V4 / V4 PC 9.2 Wartung des Sehtestgeräts 9.2.1 Empfohlener Wartungszyklus Reinigen/Desinfizieren der Kopfstütze: NACH JEDEM PATIENTEN Reinigen der Vorderseite des Geräts: NACH JEDEM PATIENTEN Inspektion des Geräts: TÄGLICH Reinigen der vorderen Testlinse: TÄGLICH Reinigung der Außenseite des Geräts: WÖCHENTLICH Reinigen der Test-Dias: NACH BEDARF... -
Seite 21: Wechsel Der Dias
Gebrauchsanweisung Titmus V4 / V4 PC 9.2.2 Wechsel der Dias ACHTUNG: TRENNEN SIE DAS GERÄT ZUERST VON DER STROM- VERSORGUNG. 1. Entfernen Sie die obere Abdeckung durch Lösen der Laschen an der Rückseite. Greifen Sie dazu in die rückwärtige Öffnung. Verwenden Sie dazu, falls nötig, beide Hände, und drücken Sie innen auf die Laschen. - Seite 22 Gebrauchsanweisung Titmus V4 / V4 PC 8. Setzen Sie die obere Abdeckung wieder auf, und achten Sie dabei auf die korrekte Positionierung der Laschen an der Vorderseite des Geräts. 9. Drücken Sie auf die obere Abdeckung, bis sie einrastet. Achten Sie darauf, dass die Abdeckung an der Rückseite korrekt abschließt.
-
Seite 23: Austausch Der Sicherung
Gebrauchsanweisung Titmus V4 / V4 PC 9.3 Austausch der Sicherung Werkzeug: Flachkopfschraubendreher. ACHTUNG: TRENNEN SIE DAS GERÄT ZUERST VON DER STROM- VERSORGUNG. Als Sicherheitsvorrichtung trennt der Sicherungshalter die Stromzufuhr, wenn das Gerät versehentlich angeschlossen bleibt. Gehen Sie zur Montage in umgekehrter Reihenfolge vor. -
Seite 24: Elektromagnetische Umgebung - Hinweise
Gebrauchsanweisung Titmus V4 / V4 PC 10 Elektromagnetische Umgebung – Hinweise Medizinische Elektrogeräte erfordern besondere Vorsichtsmaßnahmen gegen elektromagnetische Emissionen und für die Abschirmung. Sie müssen gemäß den in diesem Dokument enthaltenen Informationen zu elektromagnetischen Emissionen und zur Abschirmung installiert werden. Tragbare und mobile Funkkommunikationsgeräte können die Funktionsweise medizinischer Elektrogeräte beeinflussen. -
Seite 25: Technische Daten Und Zubehör
Gebrauchsanweisung Titmus V4 / V4 PC 11 Technische Daten und Zubehör Das Sehtestgerät Titmus V4 entspricht folgenden EU-Richtlinien: 93/42/EWG (Medizinprodukte), Klasse 1 Das CE-Zeichen auf diesem Gerät zeigt an, dass es getestet wurde und den Bestimmungen in der 93/42/EEC Medical Device Directive entspricht. Sicherheitsnormen: EN 60601-1, IEC 60601-1, Dritte Ausgabe Emissionen: Gruppe 1, Klasse A... -
Seite 26: Garantie, Wartung Und Kundendienst
Störungen selbst zu beseitigen oder Fachunkundige damit zu beauftragen, raten wir dringend ab. Im Reparaturfall während der Garantiezeit fügen Sie bitte dem Gerät den Kaufbeleg bei. Ihre nächste Servicestelle erfragen Sie bitte bei unserem Servicecenter: MAICO Diagnostic GmbH Servicecenter Zum Lonnenhohl 5 D-44319 DORTMUND Tel.: (0231) 92 53 14 - 30... -
Seite 27: Sicherheitsbestimmungen
Gebrauchsanweisung Titmus V4 / V4 PC 13 Sicherheitsbestimmungen 13.1 Elektrische Sicherheit Das Sehtestgerät Titmus V4 ist entsprechend Schutzklasse I der EN 60601-1 ausgeführt. Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen bestimmt. 13.2 Messsicherheit Zur Gewährleistung der Messsicherheit des Gerätes, sollte eine jährliche Wartung durchgeführt werden. -
Seite 28: Der Landoltring
Gebrauchsanweisung Titmus V4 / V4 PC 14 Der Landoltring Das Normsehzeichen nach DIN 58220, Teil 5 ist der Landoltring. Die Ermittlung des Visus ist festgelegt durch den kleinsten Winkel, unter dem zwei Punkte gerade noch getrennt erkannt werden können. Dieses entspricht der Öffnung des Landoltringes. -
Seite 29: Terminologisches Glossar Zur Augengesundheit
Gebrauchsanweisung Titmus V4 / V4 PC 15 Terminologisches Glossar zur Augengesundheit 20/20 – wird von vielen Ophthalmologen durchschnittliche menschliche Dioptrie – häufig „D“ geschrieben. Sehstärke angesehen. Menschen können Maßeinheit der Linsenstärke. Eine Linse jedoch eine Sehstärke von 20/15 oder einer Brechungskraft einer sogar 20/10 erreichen. - Seite 30 Gebrauchsanweisung Titmus V4 / V4 PC Hypophorie – ein Auge weicht in der Farbenblindheit – Unfähigkeit, bestimmte Sichtlinie Farben zu erkennen, besonders Rot- und im Verhältnis zum anderen Auge nach Grüntöne. Diese Störung ist in der Regel unten ab. erblich. Fernsicht –...
- Seite 31 Gebrauchsanweisung Titmus V4 / V4 PC Sonnenbrillen und Spezialbrillen, die auf Makula – Teil des Auges nahe der Mitte Rezept eines Optometristen oder der Netzhaut. Die Makula ermöglicht, Augenarztes hergestellt werden, und Gegenstände sehr genau zu sehen. passen diese an. Viele verfügen auch über Muskelausgleich –...
- Seite 32 Gebrauchsanweisung Titmus V4 / V4 PC Strabismus – „Schielen“, Auswirkung Refraktion – „Brechung“, das Krümmen eines fehlenden Muskelausgleichs. Dabei der Lichtstrahlen. Manchmal im Sinne drehen sich die Augen ein- oder auswärts. einer Augenuntersuchung verwendet, Suppression – Unterdrückung des Sehens anhand derer die besten Korrekturlinsen auf einem Auge ohne offensichtliche für gutes Sehen ermittelt werden.
- Seite 33 Gebrauchsanweisung Titmus V4 Im Interesse des technischen Fortschritts behalten wir uns Änderungen vor. MAICO Diagnostic GmbH Salzufer 13/14, D-10587 Berlin Tel.: 030/70 71 46 - 20 Fax: 030/70 71 46 - 99 Zum Lonnenhohl 5 D-44319 Dortmund Tel.: (0231) 92 53 14 - 0...
