Schritt 2: Montage des Cockpits

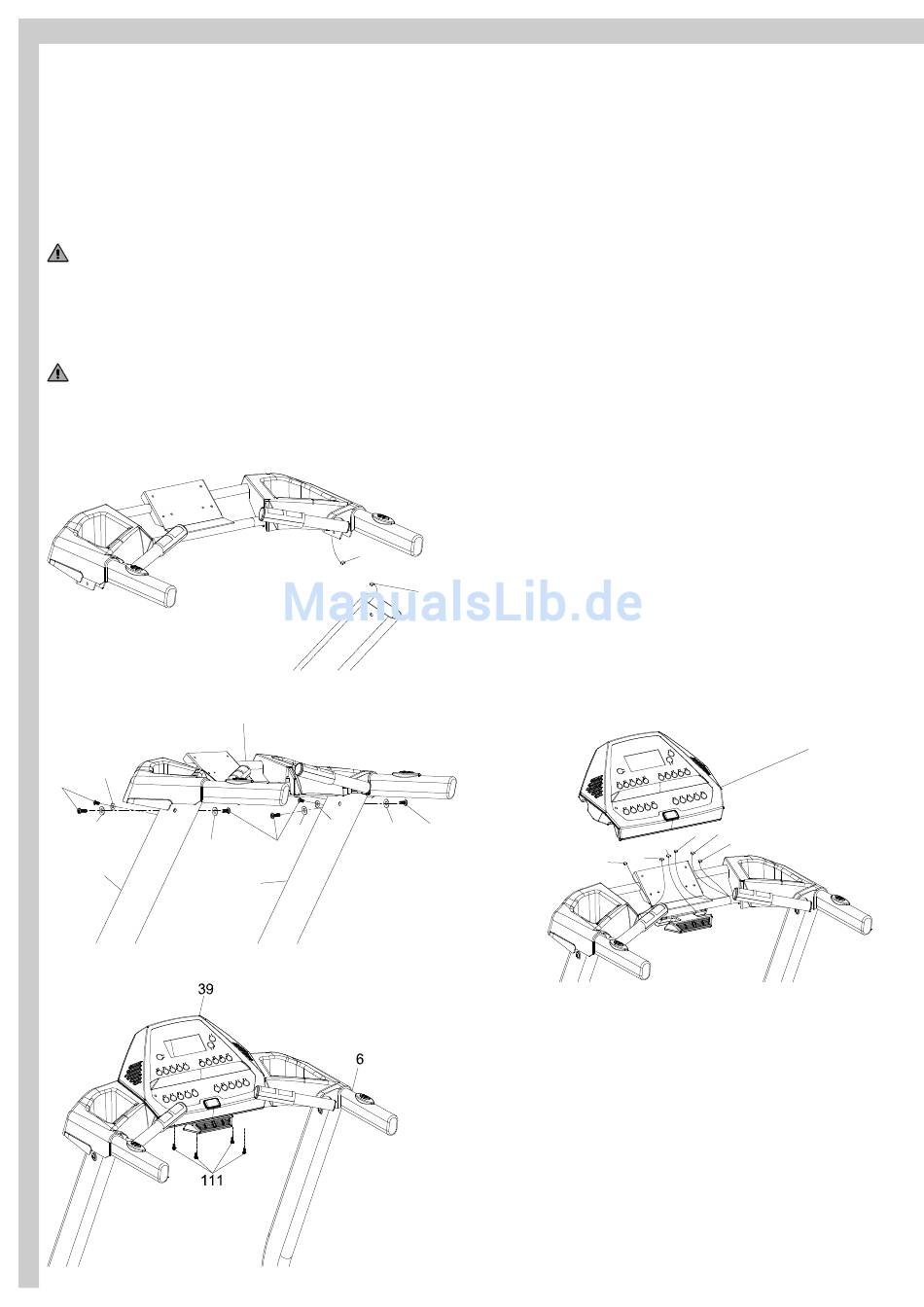

Bild 1
Verbinden Sie das Kabel (36), das aus dem Cockpitrahmen ragt mit dem Kabeln (38), das Sie bei Schritt 1
durch den rechten Seitenrahmen (5) geführt haben. Schieben Sie das überstehende Kabel vorsichtig
zurück in die obere Öffnung des Seitenrahmens (5).
Bild 2
Setzen Sie nun den Cockpitrahmen (6) auf die Seitenrahmen (4/5) und befestigen Sie ihn seitlich innen und
außen mit je einer Inbusschrauben (94) und einer Unterlegscheiben (95) und von vorne mit je
einer Inbusschraube (94) und einer gebogenen Unterlegscheibe (95).
Achten Sie beim Einsetzen und Befestigen des Cockpitrahmens unbedingt darauf, dass
Sie die Kabel nicht quetschen oder beschädigen!
Bild 3
Verbinden Sie die sechs Kabel mit den Anschlüssen am Cockpit (39).
Bild 4
befestigen Sie das Cockpit (39) am Cockpitrahmen (6) mit vier Linsenkopfschrauben (111).
Achten Sie beim Einsetzen und Befestigen des Cockpits unbedingt darauf,
dass Sie die Kabel nicht quetschen oder beschädigen!
