Montage
Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die
Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres
neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind.
Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die
Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die
Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage
des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.
Schritt 1:
Montage der aufrechten Seitenrahmen
Setzen Sie den linken Seitenrahmen (4) in die linke Aufnahme des Basisrahmens .
Befestigen Sie ihn seitlich mit drei Inbusschrauben (94) und drei flachen Unterlegscheiben (110) und
von vorne mit einer Inbusschraube (94) und einer gebogenen Unterlegscheiben (95).
Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!
Führen Sie das Kabel (38), das aus der rechten Seitenrahmenaufnahme des Basisrahmens ragt
durch den rechten Seitenrahmen (5) - siehe Abbildung 2.
Setzen Sie dann den rechten Seitenrahmen (5) in die linke Aufnahme des Basisrahmens .
Befestigen Sie ihn seitlich mit drei Inbusschrauben (94) und drei flachen Unterlegscheiben (110) und
von vorne mit einer Inbusschraube (94) und einer gebogenen Unterlegscheiben (95).
Befestigen Sie die Schrauben nur lose, ohne sie fest anzuziehen!
Achten Sie beim Einsetzen und Befestigen des rechten Seitenrahmens (5) unbedingt darauf,
dass Sie das Kontrollkabel (38) nicht quetschen oder beschädigen!

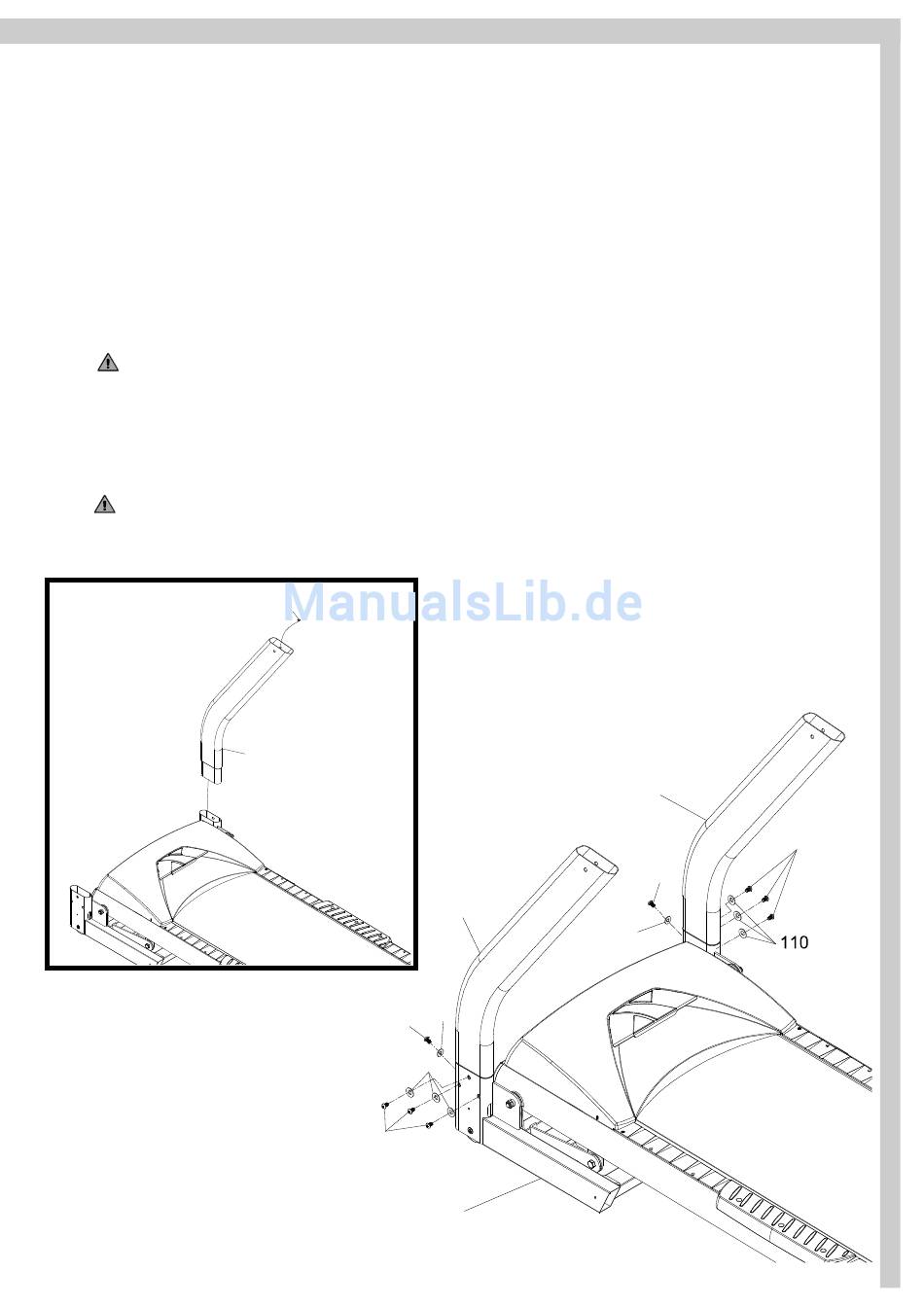

Abbildung 2
38
5
94
110
94
4
95
2
5
94
94
95
5
