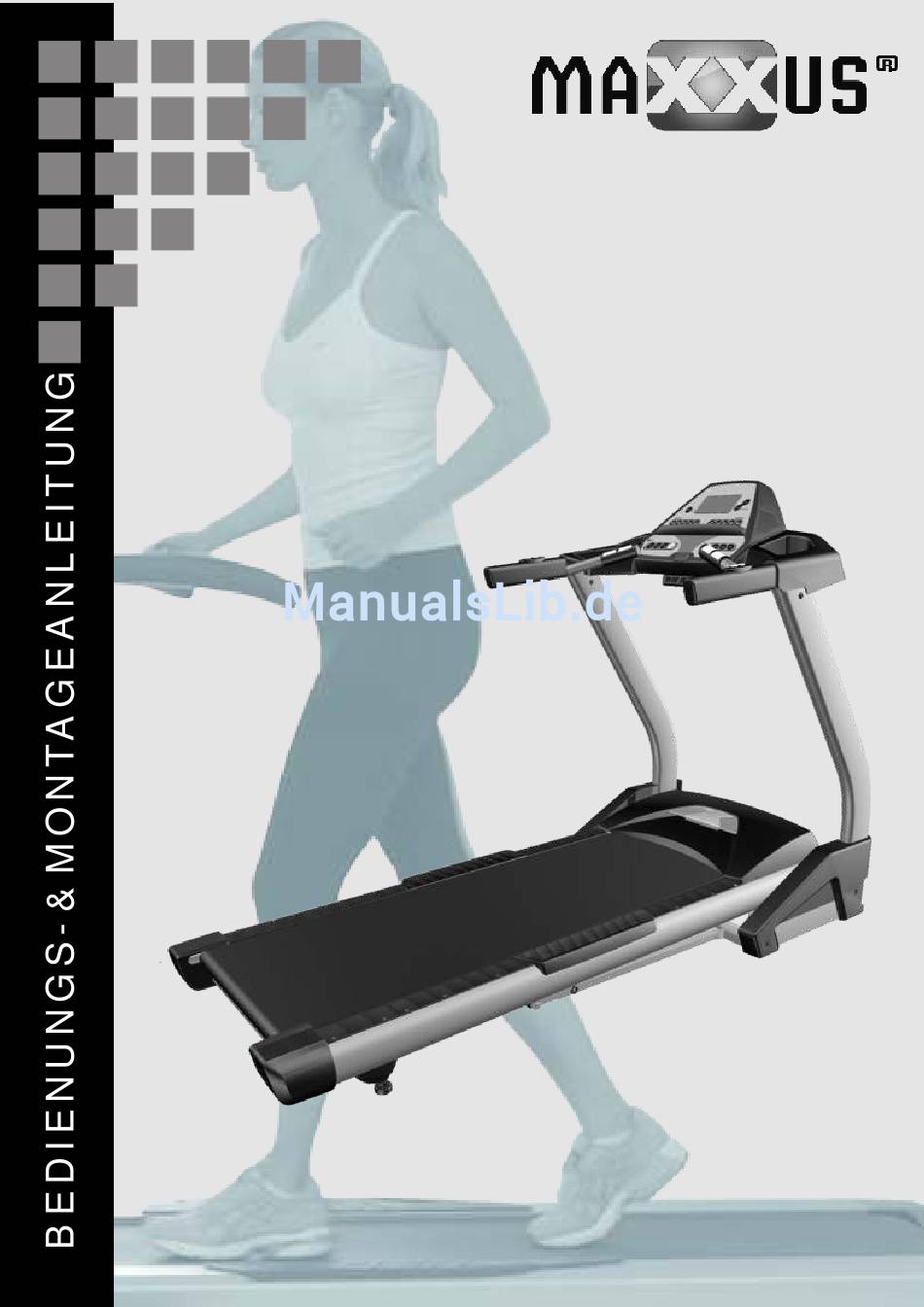

- Seite 1 BTX 1 Laufband...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Handpulssensor Handsteuerung Steigung Handsteuerung Geschwindigkeit Safety Key Seitenrahmen Lauffläche Seitliche Trittfläche Transportrollen Sicherungshebel für Klappbarkeit Montagematerial Teil 94 - Inbusschraube Teil 95 - Unterlegscheibe, gebogen Inbusschlüssel, 6 mm Menge: 14 Stück Menge: 4 Stück Teil 110 - Unterlegscheibe Teil 111 - Linsenkopfschraube Inbusschlüssel, 5 mm... -
Seite 5: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind. Beschädigungen bzw. - Seite 6 Montage Schritt 2: Montage des Cockpits Bild 1 Verbinden Sie das Kabel (36), das aus dem Cockpitrahmen ragt mit dem Kabeln (38), das Sie bei Schritt 1 durch den rechten Seitenrahmen (5) geführt haben. Schieben Sie das überstehende Kabel vorsichtig zurück in die obere Öffnung des Seitenrahmens (5).
-
Seite 7: Technische Informationen
Montage Schritt 3: Montage der Rahmenabdeckungen Bevor Sie die Rahmenabdeckungen montieren ziehen Sie erst die Schrauben, die Sie bei Schritt 1 nur handfest angezogen haben fest an. Montieren Sie die Rahmenabdeckungen (44-links/43-rechts) rechts und links an den unteren Enden der Seitenrahmen (4/5) mit je zwei Linsenkopfschrauben (111). Technische Informationen Klappmechanismus Die Lauffläche Ihres Laufbandes ist klappbar und somit platzsparend unterzubringen. - Seite 8 Technische Informationen Netzkabel Verbinden Sie das Netzkabel mit dem am vorderen Teil des Laufbandes befindlichen Netzanschluss. Stecken Sie dann den Netzstecker des Netzkabels in eine Steckdose. Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen.
-
Seite 9: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. -
Seite 10: Schmierung Des Laufgurtes
Schmierbereich Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS™ Silikonöl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. -
Seite 11: Justierung Des Laufgurtes
Justieren des Laufgurtes Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden! Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. -
Seite 12: Cockpit
Cockpit Direktwahltasten Steigung Direktwahltasten Geschwindigkeit Programmauswahl SELECT-Taste STOP-Taste START-Taste RESET-Taste ENTER-Taste Steigungstasten Geschwindigkeitstasten Die Anzeige des Displays informiert Sie über folgende Trainingswerte: CALORIES* Energieverbrauch in kcal TIME Trainingszeit INCLINE Steigung SPEED Geschwindigkeit in km/h DISTANCE Trainingsstrecke in km PULSE bei Verwendung der Handsensoren: Pulsanzeige bei Verwendung eines Sende-Brustgurtes*: Herzfrequenzanzeige *nicht im Lieferumfang enthalten - als Zubehör erhältlich Direktwahltasten INCLINE... - Seite 13 Cockpit PROGRAM Mit den UP/DOWN-Tasten wählen Sie die Programme aus. Mit dieser Taste schalten Sie die Ventilator ein oder aus. Herzfrequenz-Messung Das Cockpit Ihres Laufbandes ist serienmäßig mit einem polarkompatiblen Receiver (Empfänger) ausgestattet. Ein Brustgurt ist als Zubehör erhältlich. Handpuls-Sensoren Dienen zur kurzzeitigen Pulskontrolle.
- Seite 14 Cockpit Schritt 4: Gewichtseingabe Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste. Schritt 5: Trainingsstart Drücken Sie die START-Taste. Im Display wird ein Countdown von 3 Sekunden (3, 2, 1) angezeigt. Jeder Countdown-Wert ist mit einem akustischen Signal unterlegt.
- Seite 15 Cockpit Geschwindigkeitsverlauf Steigungsverlauf P1 - SUNRISE P2 - JOURNEY P3 - WILD RIDE P4 - XTREME P5 - CANYONS P6 - SUNRISE P7 - JOURNEY P8 - WILD RIDE P9 - XTREME...
- Seite 16 Cockpit Eigene Programme (USER1/USER2) Schritt 1: Profil-Auswahl Wählen Sie mit das gewünschte Profil (USER 1/USER 2) aus und den UP/DOWN-Programmtasten bestätigen Sie Ihre Auswahl mit der ENTER-Taste. Schritt 2: Vorgabe der Trainingszeit Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) die gewünschte Trainingszeit von 10 bis 99 Minuten vor.
- Seite 17 Cockpit Pulsgesteuerte Programme (HR1/HR2) Bitte beachten Sie, dass, um diese Programme nutzen zu können ein Brustgurt zur Herzfrequenzmessung getragen werden muss. Dieser Brustgurt ist als Zubehör erhältlich. Schritt 1: Programm-Auswahl Wählen Sie mit den das gewünschte Programm (H1/H2) aus. UP/DOWN-Programmtasten Training mit 70% der maximalen Herzfrequenz Training mit 90% der maximalen Herzfrequenz Bestätigen Sie Ihre Auswahl mit der ENTER-Taste.
-
Seite 18: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 19: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 20: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 21 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 22: Faq
Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal? Ihr MAXXUS™ Laufband ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt der hochwertige Motor und die massiven Laufrollen.. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. -
Seite 23: Technische Details
Technische Details Cockpit: Anzeige von: Zeit Geschwindigkeit Strecke Steigung Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details: Motor: DC-Motor Motor-Dauerleistung: 2,5 PS Antriebsart: Rillenriemen Geschwindigkeit: 1,0 - 18 km/h, in 0,1 km/h-Schritten verstellbar Steigung: 0 - 10%, in 1,0%-Schritten elektronisch verstellbar Ø... -
Seite 24: Explosionszeichnung
Explosionszeichnung... -
Seite 25: Teileliste
Teileliste Bezeichnung Anzahl Main Frame Frame Base Incline Bracket Left Upright Right Upright Console Support Outer Slide Inner Slide Locking Knob Frame Cover Belt Guide Running Deck Running Belt Drive Belt Front Roller W/Pulley Rear Roller Sleeve for Frame Base Front Wheel Magnet Cylinder PVC Handgrip... - Seite 26 Teileliste Bezeichnung Anzahl Button Head Plug Frame Base Cover (R) Frame Base Cover (L) Frame Base Front Wheel Frame Base Rear Wheel Motor Cover Anchor Motor Top Cover Top Motor Cover Plate Front Motor Cover Footrest (L) Footrest (R) Foot Rail Rear Foot Rail Rear Adjustment Base (L) Rear Adjustment Base (R )
- Seite 27 Teileliste Bezeichnung Anzahl Lubricant 5/16" × 15m/m _Button Head Socket Bolt Ø5/16" × 19 × 1.5T_Curved Washer M5 × 10m/m_Phillips Head Screw Combination M5 Allen Wrench & Phillips Head Screw D river M6_L Allen Wrench 3/8" × 2"_Hex Head Bolt 3 ×...
-
Seite 28: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden. -
Seite 29: Garantiebedingungen
Garantiebedingungen* MAXXUS™ gewährt für das Laufband BTX 1 eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 31: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an. Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 32 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
