not heating coil or incandescent lamps). As soon as coils (induc-
tance) or bipolar capacitors (capacitance) are integrated in a device,
ohmic purity is no longer given. Cosinus Phi is then smaller than "1",
i.e. the active power ("W") is smaller than the apparent power ("VA")
and reactive components ("var") might be present in the power con-
sumption which are not desirable.

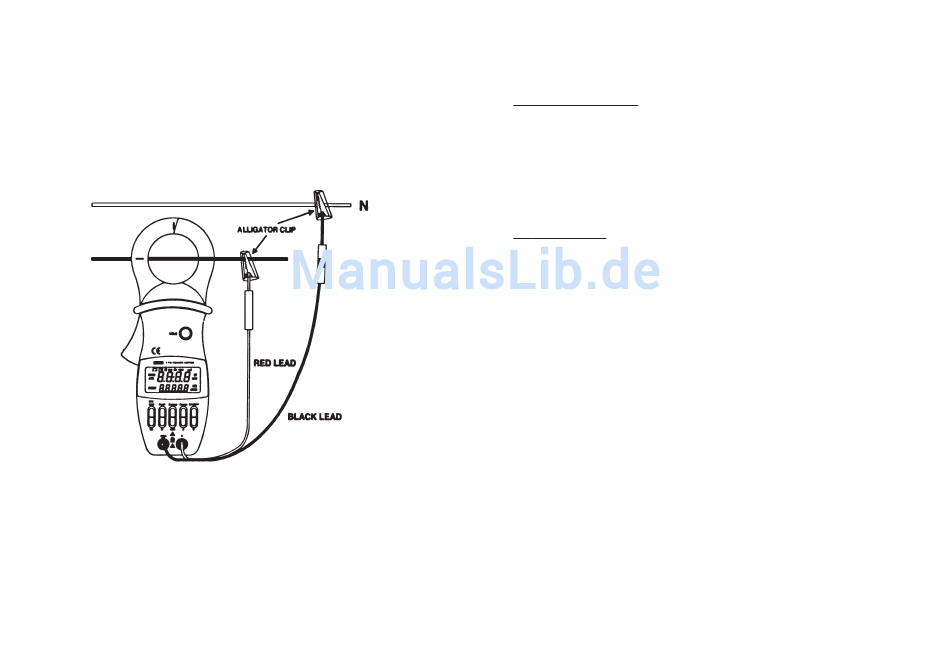

To perform power measurements, proceed as follows; however,
please observe the following illustration:
1. Connect the alligator clips with the test probe tips of the supplied
test leads and, subsequently, connect the test leads with test
jacks of the clamp-on meter. The red test lead into the red test
jack and the black test lead into the black test jack.
2. Turn the clamp-on power meter on (ON OFF rocker button).
42
Attention !
Ne dépassez jamais les grandeurs d'entrée maximales, l'instru-
ment de mesure ainsi endommagé constitue un danger mortel
pour l'utilisateur.
C Position d'usage
Utilisez la pince ampèremètre de puissance de façon à ce que l'affi-
chage à cristaux liquides (abréviation anglaise : LCD) soit lisible.
Prise de mesures
A Généralités
A1 Câbles de mesure
Pour toutes les mesures, sauf celle de courants alternatifs, il faut uti-
liser les câbles de mesure joints à l'instrument de mesure.
Pour les mesures de courants «normales», non les mesures de puis-
sance, il faut enlever les câbles de mesure de l'instrument de mesu-
re. Lorsque vous effectuez des mesures de puissance dans un
réseau triphasé, l'utilisation de l'adaptateur livré sur demande est
recommandée (mais pas une condition exclusive). Le troisième fil
(jaune) est déjà joint à l'instrument de mesure.
Avertissement !
Chaque appui sur une touche est confirmé par un bip sonore.
A2 – Fonction de maintien (HOLD)
Pour maintenir une valeur de mesure (par ex. pour la documenta-
tion), appuyer une fois sur la touche «HOLD» située en haut de l'af-
fichage. La valeur de mesure actuelle est alors «congelée». Le sym-
bole correspondant «HOLD» s'affiche en haut à gauche de l'écran.
Si vous souhaitez valider l'affichage de mesure, appuyez une
deuxième fois sur la touche «HOLD». La valeur de mesure actuelle
s'affiche sans délai et le symbole disparaît.
63
