14.5. Baudrate

Im Menüpunkt „8/8: Device settings", Unterpunkt „5/5: Baud rate" wird die Baudrate der seriel-

len Schnittstelle gewählt. Zur Auswahl stehen 19200, 38400, 57600 und 115200 Bits pro Se-

kunde. Standardeinstellung ist 57600. Bei fehlerhafter Datenübertragung zum PC, z.B. bei

älteren PC-Modellen, kann eine Verringerung der Baudrate nützlich sein.

15.

Serielle Schnittstelle

Die Anschlussbuchse der seriellen Schnittstelle (RS-232) vom Typ Binder 711 (5-polig, weib-

lich) befindet sich an der Stirnseite des Gerätes. Zur Verfügung stehen die Leitungen Rx (Emp-

fang), Tx (Senden) und GND ( Masse).

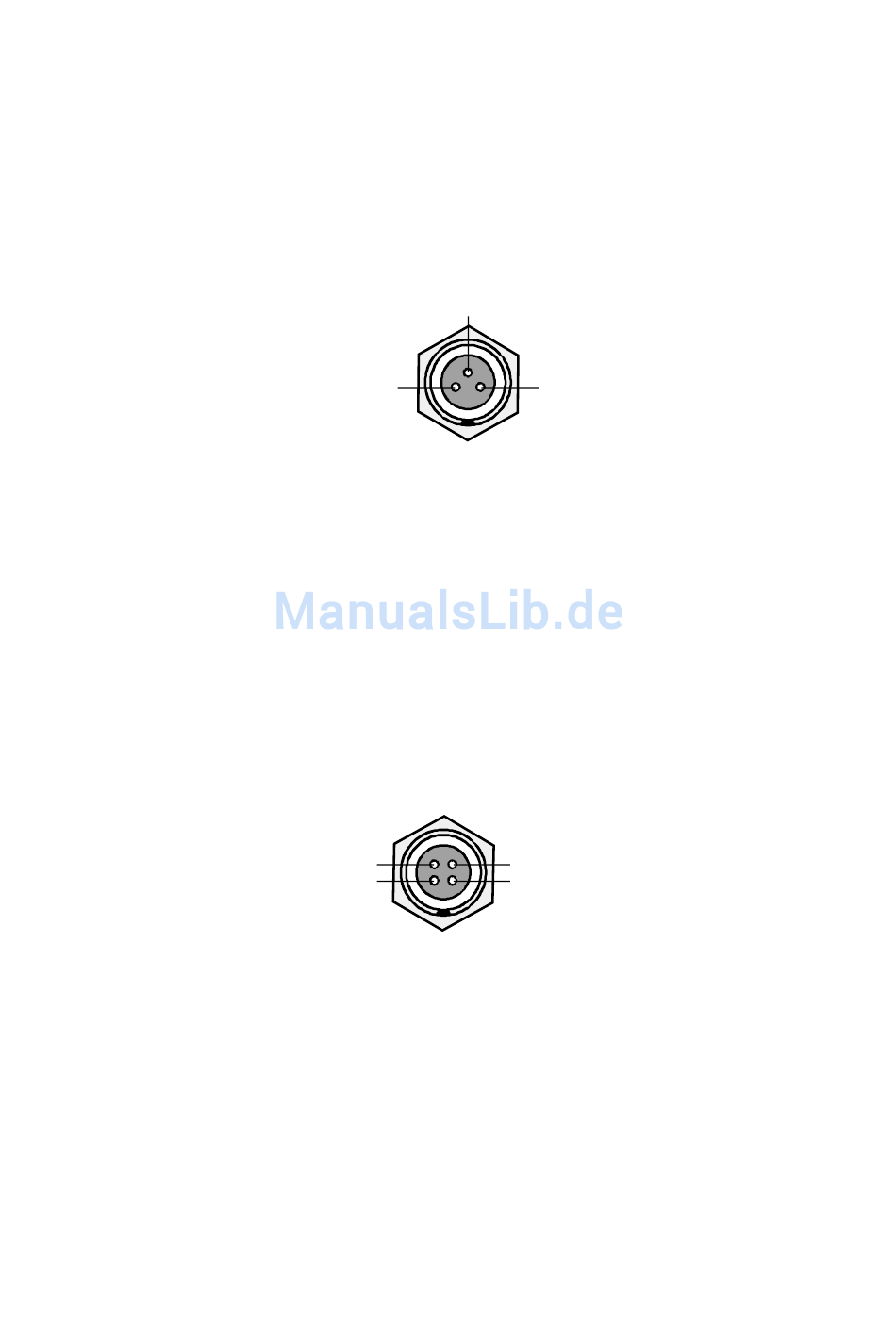

Bild 20: Anschlussbelegung der Schnittstellenbuchse (Blick von außen)

Eine Verschlusskappe dient zur Abdichtung der Buchse bei Nichtbenutzung nach Schutzgrad

IP65.

Zur Verbindung mit der Sub-D9-Buchse der seriellen Schnittstelle am PC wird als Zubehör das

Schnittstellenkabel VM30-I mitgeliefert. Bei PCs ohne serielle Schnittstelle kann ein handelsüb-

licher RS-232/USB-Kabeladapter zwischengeschaltet werden, der im PC eine serielle Schnitt-

stelle simuliert.

16.

Signalausgang

An einer 4-poligen Anschlussbuchse vom Typ Binder 711, 4-polig, männlich an der Stirnseite

des Gerätes liegen die drei Sensorsignale als Wechselspannung an. Die Ausgänge sind ungefil-

tert und werden über eine Treiberstufe mit der Verstärkung 1 ausgekoppelt. Der Quellwider-

stand ist < 100 Ω. Die Aussteuerbarkeit beträgt ± 2 V, d.h. bei höheren Amplituden des Sensor-

signals wird der Signalausgang übersteuert.

Bild 21: Anschlussbelegung der Signalausgangsbuchse (Blick von außen)

Eine Verschlusskappe dient zur Abdichtung der Buchse bei Nichtbenutzung nach Schutzgrad

IP65.

GND
