5. Sensoreingang
®
Das VM30 eignet sich zum Anschluss aller ICP -kompatiblen piezoelektrischen Beschleuni-
gungsaufnehmer, die mit einem Konstantstrom von 1 mA arbeiten. Die drei im Gerät enthalte-
nen Konstantstromquellen haben eine Vorspannung von 22 V.
Die Anschlussbuchse vom Typ Binder 711, 4-polig, weiblich befindet sich an der Stirnseite des
X
Y
GND Z
Gerätes.

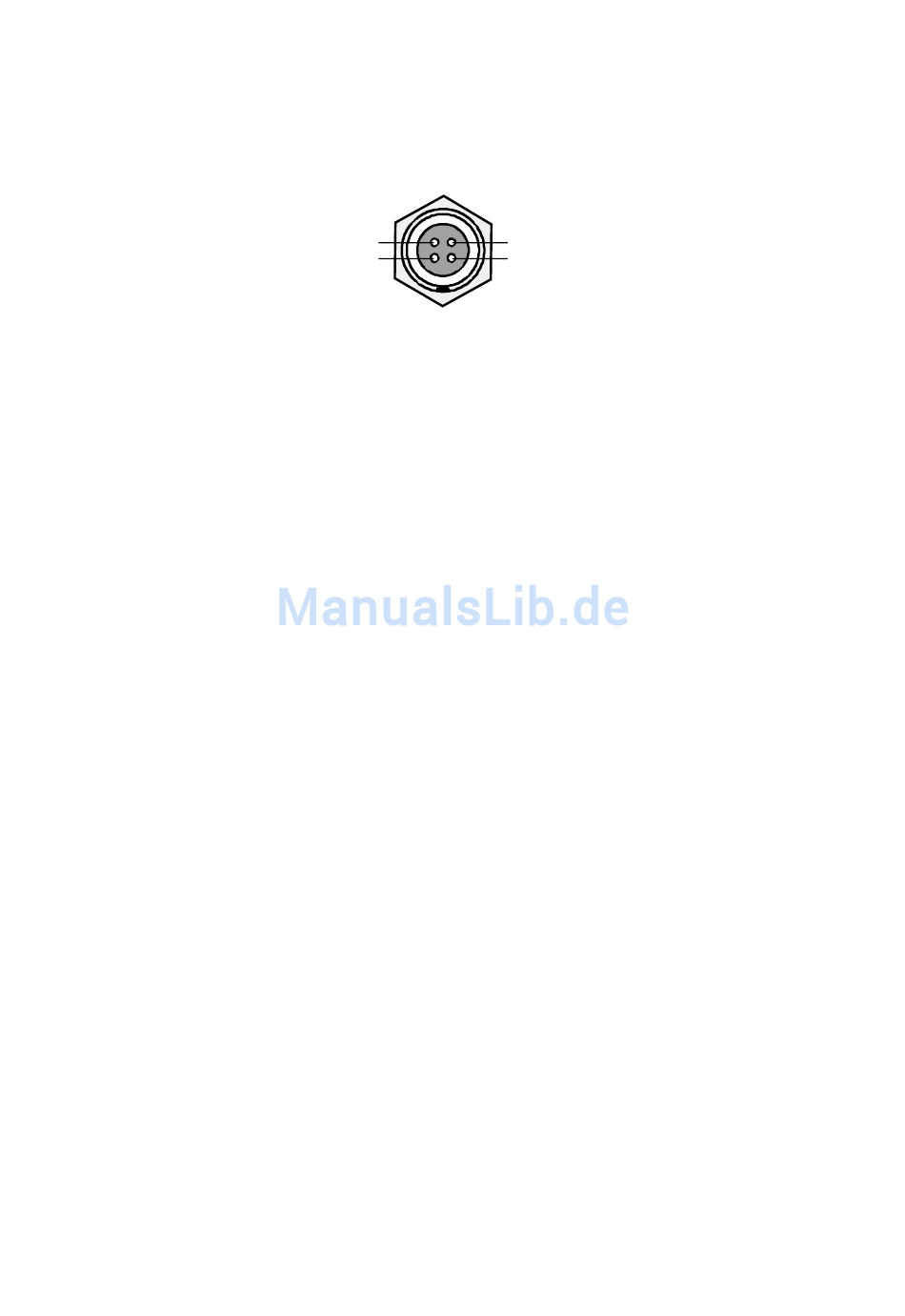

Bild 4: Anschlussbelegung der Sensorbuchse (Blick von außen)
Das VM30 erkennt den angeschlossenen Sensor anhand seiner Arbeitspunktspannungen.
Überschreiten diese einen Grenzwert von 19 V, wird der betreffende Kanal abgemeldet und es
werden nur Messwerte für die anderen Kanäle angezeigt. Sind alle drei Sensoreingänge offen,
erscheint die Meldung „No sensor connected.".
Die Eingangsspannung darf maximal 6 Volt (Spitze-Spitze) betragen. Bei höheren Eingangs-
spannungen schaltet sich das Gerät ab.

6. Ein- und Ausschalten

Zum Einschalten des VM30-H halten Sie die Taste ON/OFF für zwei Sekunden gedrückt. Das
Gerät meldet sich mit seiner Versionsnummer und geht danach in den Messbetrieb. Es startet
mit den zuletzt verwendeten Messgrößeneinstellungen.
Zum Ausschalten drücken Sie wieder die Taste ON/OFF. Um versehentliches Ausschalten
während einer Messung zu vermeiden, können Sie die Tastensperre aktivieren. Dazu drücken
Sie die Taste LOCK und bestätigen mit OK. Zum Entriegeln drücken Sie erneut LOCK und
OK.
Bitte beachten Sie, dass das Ausschalten nur im Messbetrieb möglich ist. Befindet sich das
Gerät im Datenloggermodus (Abschnitt 10.2), muss dieser zunächst beendet werden. Menüs
müssen mit ESC verlassen werden, bevor sich das Gerät abschalten lässt.
Ist die automatische Selbstabschaltung aktiviert (MENU → „8/8: Device settings" → „2/5:
Shut-off timer"), schaltet sich das Gerät je nach Einstellung nach 1, 10 oder 30 Minuten ab.
7. Anzeige
Das VM30 besitzt ein Punktgrafikdisplay mit einer Auflösung von 32 x 120 Bildpunkten. Es
erlaubt auf übersichtliche Weise die gleichzeitige Anzeige von drei Messwerten mit Einheiten
und Zusatzinformationen.
Durch Drücken der Taste LIGHT wird die Displaybeleuchtung eingeschaltet. Durch nochmali-
ges Drücken oder automatisch nach 30 s schaltet sich die Beleuchtung ab. Bitte beachten Sie,
dass sich die Stromaufnahme bei eingeschalteter Beleuchtung verdoppelt. Im Interesse der
Batterielebensdauer sollte die Beleuchtung nur bei Bedarf eingeschaltet werden.
