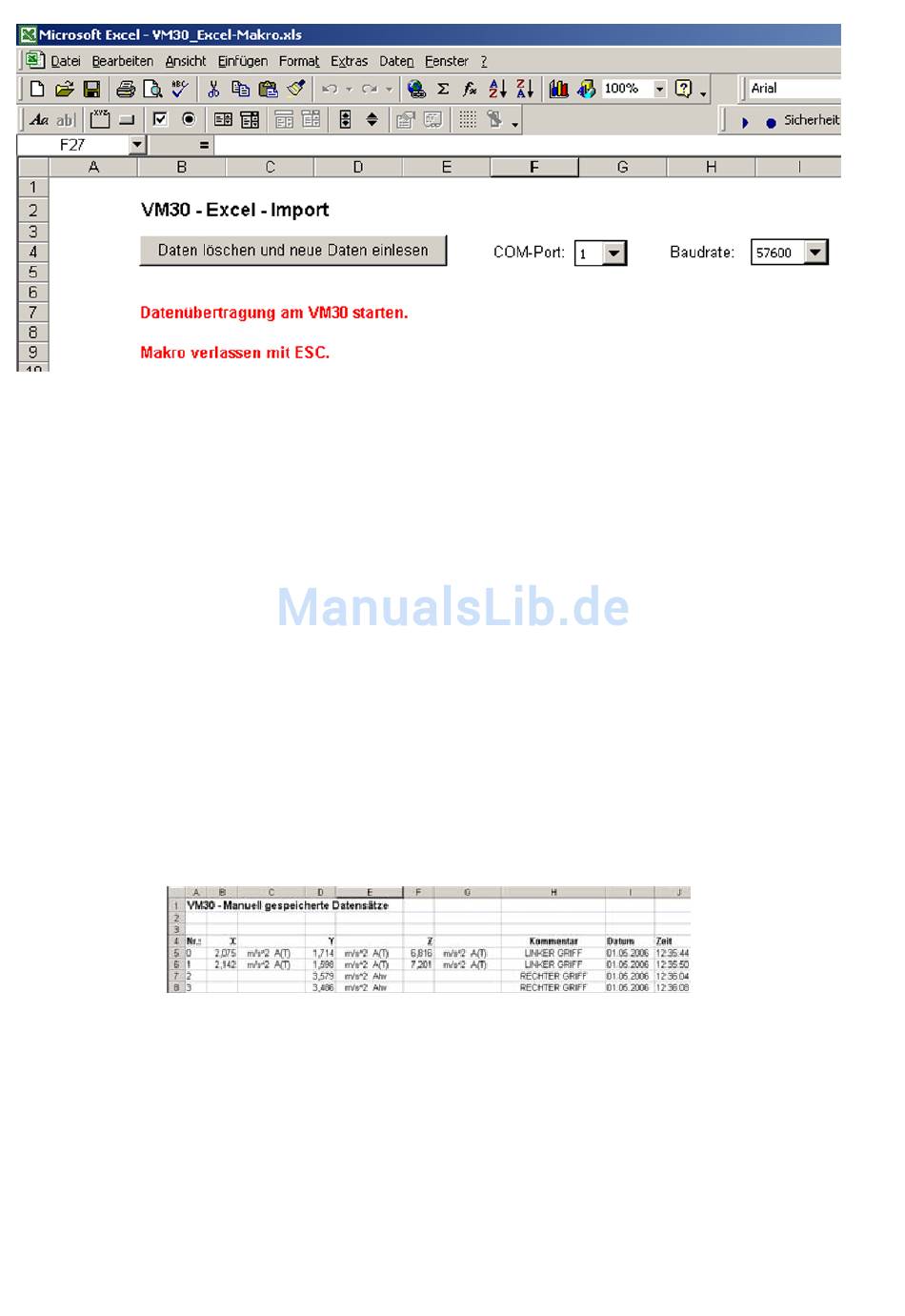

Bild 14: Excel-Datei VM30.XLS
Bevor Messdaten eingelesen werden können, müssen die Baudrate von PC und VM30 in
Übereinstimmung gebracht werden. Wählen Sie die gewünschte Baudrate aus dem Drop-Down-
Menü. In der Regel erreicht man mit 57600 Baud eine zuverlässige Übertragung.
Am VM30 stellen Sie die Baudrate wie folgt ein: Drücken Sie die MENU-Taste. Wählen Sie
mit ▲▼ den Menüpunkt „8/8: Device settings". Wählen Sie den Unterpunkt „5/5: Baud rate"
und stellen Sie mit ▲▼ die gewünschte Baudrate ein.
Verbinden Sie das VM30-H über das mitgelieferte RS-232-Schnittstellenkabel VM30-I mit dem
PC oder verwenden Sie bei Bedarf zusätzlich einen RS-232 / USB-Adapter, dem vom PC eine
serielle Schnittstelle zugeordnet wird. Stellen Sie im Drop-Down-Menü „COM-Port" die ver-
wendete Schnittstelle ein.
Klicken Sie auf „Daten löschen und neue Daten einlesen".
Starten Sie die Datenübertragung am VM30-H, indem Sie die Taste MENU drücken und den
Menüpunkt „3/8: Send data to PC" wählen. Jetzt werden die Daten vom VM30 zum PC
gesendet.
Bei Übertragung größerer Datenmengen sehen Sie eine Balkenanzeige auf dem Display. Ist die
Übertragung beendet, erscheint eine Meldung auf dem Bildschirm. Die übertragenen Messdaten
finden Sie im Arbeitsblatt „Manuell", wenn es sich um manuell per Tastendruck gespeicherte
Daten handelt, oder in den Arbeitsblättern „Logdaten 1" bis „Logdaten 5".
Bild 15: Excel-Import von manuell gespeicherten Daten
