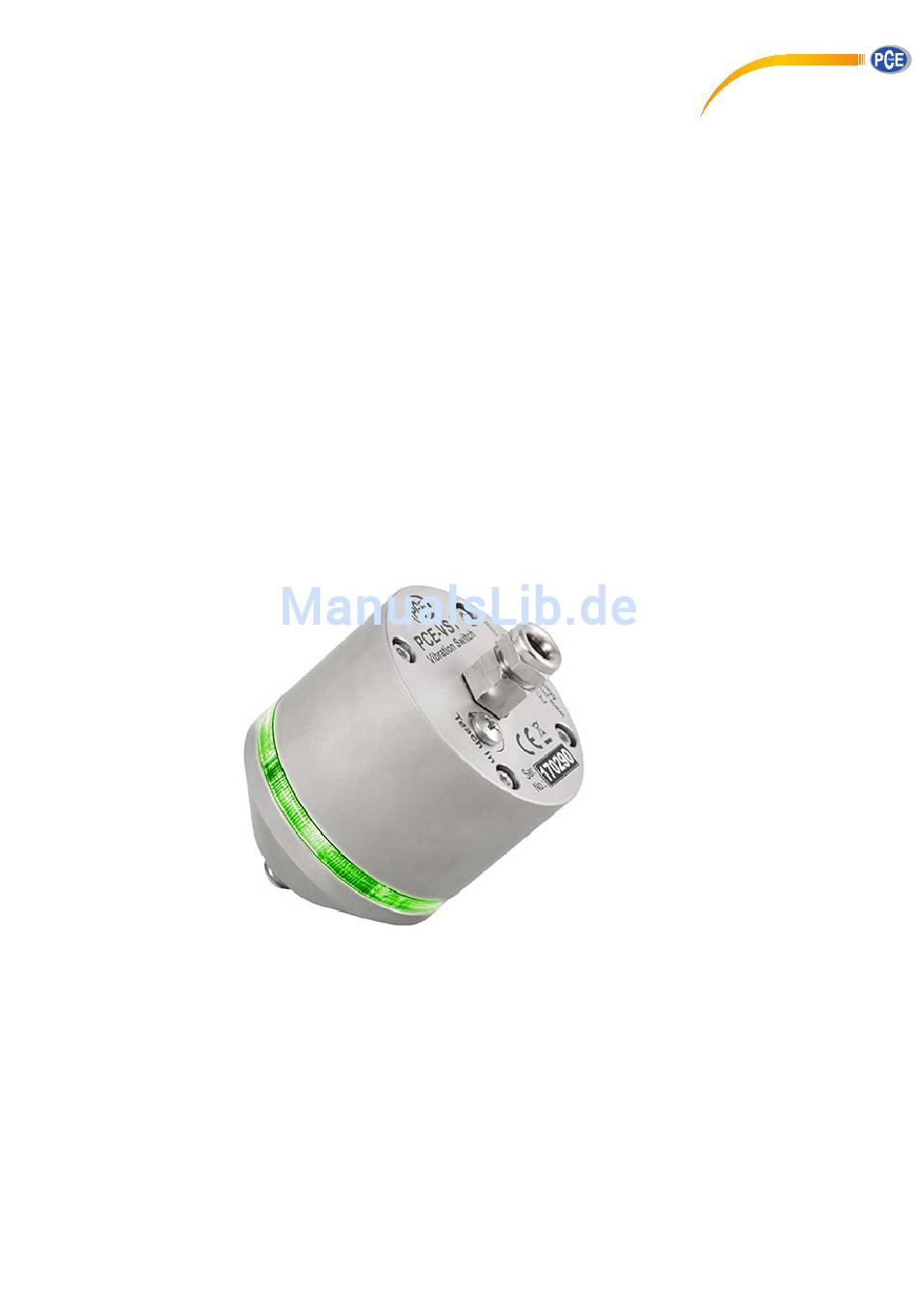

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Schwingungsmessgerät PCE-VS 10...
-
Seite 2: Anwendung Und Funktionsweise
Bedienungsanleitung Schwingungsschalter PCE-VS10 Anwendung und Funktionsweise Das Gerät dient zur einfachen und kosteneffektiven Überwachung von Schwingungen an rotierenden Ma - schinen, z.B. nach DIN/ISO 10816, im Rahmen der vorbeugenden Instandhaltung. Gleichermaßen ist es als Grenzwertschalter für diverse Schwing- und Stoßvorgänge geeignet. Dank des eingebauten piezoelektrischen Scher-Beschleunigungsaufnehmers und der Signalverarbeitung mittels Mikrocontroller arbeitet der Schwin- gungsschalter zuverlässig und mit hoher Reproduzierbarkeit. - Seite 3 PCE- >...
-
Seite 4: Installation Und Betrieb
Unter Teach-in factor versteht man den Faktor, mit dem die momentan gemessene Schwingamplitude multi - pliziert wird, wenn durch Drücken der Taste Teach-in (Bild 1) die Alarmgrenze automatisch eingemessen wird. Die Teach-in Taste erreichen Sie auch ohne Öffnen des Gehäuses nach Lösen einer Abdeckschraube. Sie kann zur Festlegung der Alarmschwelle hilfreich sein, falls keine konkreten Zahlenwerte dafür vorliegen. -
Seite 5: Technische Daten
Technische Daten Überwachungsgrößen Spitzenwert oder Effektivwert der Schwingbeschleunigung oder Schwinggeschwindigkeit Messbereich 0,1 bis 1000 m/s² Beschleunigung, Geschwindigkeit frequenzabhängig Hochpassfilter 0,1/2/5/10/20/50/100/200/500/1000 Hz (Beschleunigung) 2/5/10/20/50 Hz (Geschwindigkeit) Tiefpassfilter 0,1/0,2/0,5/1/2/5/10 kHz (Beschleunigung); 1 kHz (Geschwindigkeit) Relaisausgang PhotoMOS-Relais; SPST; max. 60 V / 0,5 A (AC/DC); Öffner/Schließer programmierbar, Anschluss über Schraubklemmen Alarmverzögerung/Haltezeit 0 –...
