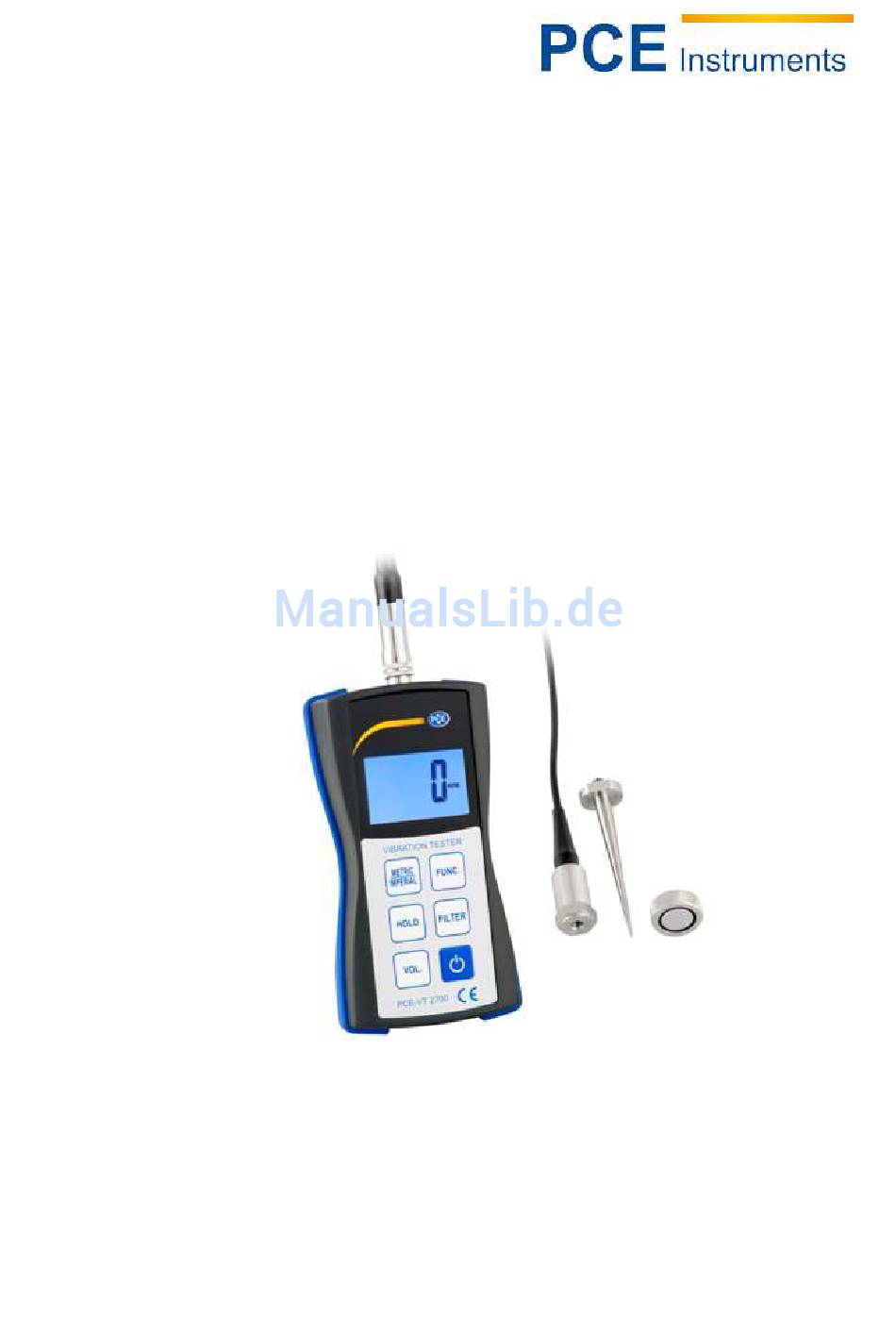

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Vibrationsmessgerät PCE-VT2700 Version 2.0 Erstelldatum 09.01.2015 Letzte Änderung 27.03.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Messfunktionen (Parameter) .................. 6 Beschleunigung .......................... 6 Geschwindigkeit ......................... 6 Weg ............................6 Anleitung ........................7 Messung ............................. 7 Batteriewechsel .......................... 7 Weitere Informationen zur Vibrationsmessung ............ 7 Entsorgung ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Vibrationsmessgerätes PCE-VT2700 von PCE Instruments entschieden haben. Dieses Vibrationsmessgerät ist ideal für den Wartungsbereich, da es der schnellen und einfachen Überprüfung von vibrierenden Teilen, Maschinen und Anlagen dient. Das PCE-VT2700 dient sowohl der Beschleunigungsmessung der Geschwindigkeitsmessung (mm/s), der Wegmessung (mm), der Frequenzmessung (Hz, F), als auch der Drehzahlmessung (RPM). -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Messbereiche Beschleunigung 0,1 ... 400,0 m/s² (Peak) Geschwindigkeit 0,1 ... 400,0 mm/s (RMS) 0,001 ... 4,000 mm (P-P) 5 … 100,000 rpm Drehzahl Auflösung 0,1 m/s²; 0,1 mm/s; 1 µm, 1 rpm Genauigkeit ± 5% 10 Hz … 10 kHz Frequenzbereiche Beschleunigung 10 Hz …... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung 1) Sensoranschluss 2) Display 3) METRIC / IMPERIAL-Taste (Einheiten) 4) HOLD-Taste 5) Lautstärkentaste 6) Kopfhöreranschluss 7) Anschluss für RS232-Kabel 8) Funktionstaste 9) FILTER-Taste 10) Ein-/Aus-Taste 11) Batteriefachabdeckung (Rückseite) 12) Sensor... -
Seite 6: Messfunktionen (Parameter)
BETRIEBSANLEITUNG Messfunktionen (Parameter) Beschleunigung Die Beschleunigung wird in m/s² (F/s²) gemessen. Die Beschleunigungsmessung eignet sich besonders für die Bestimmung hochfrequenter Schwingungsanteile und ist daher beispielsweise sinnvoll bei der Bestimmung von Störungen in Lagern und Getrieben. Mit Hilfe der FILTER – Taste können Sie die Frequenz einstellen. -
Seite 7: Anleitung
BETRIEBSANLEITUNG Anleitung Messung Schließen Sie den von Ihnen gewählten Sensor an das Gerät an. Schalten Sie das Gerät mit Hilfe der Power Taste ein, und positionieren den Sensor am zu messenden Objekt. Für gerade Flächen bietet sich die Benutzung des mitgelieferten Magnetes an. Mit Hilfe der Funktionstaste „FUNC.“ können Sie Ihre Messfunktion auswählen, das heißt, Sie wählen die Beschleunigungsmessung (m/s²), Geschwindigkeitsmessung (mm/s), Wegmessung (mm), Frequenzmessung (Hz F) und Drehzahlmessung (RPM). - Seite 8 BETRIEBSANLEITUNG Wichtig zu kennen ist im Zusammenhang mit Vibrationsmessungen die Bezeichnung Trend. Ein Trend zeigt an, wie sich ein beobachteter Vibrationsparameter im Zeitverlauf verhält. Wenn über einen bestimmten Zeitraum hinweg regelmäßig Vibrationsmessungen vorgenommen und grafisch dargestellt werden, zeigt die sich ergebende Grafik die Entwicklung oder den Verfall einer bestimmten Maschine an. Direkt nach der Aufstellung kann es sein, dass das Vibrationsniveau in der Einlaufphase leicht fällt.
-
Seite 9: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
