Vibrationstester für Geschwindigkeit (RMS), Beschleunigung (peak) und Weg (peak-peak).
Der Vibrationstester dient wesentlich der vorsorglichen Wartung von Anlagen und
Produktionsmaschinen und misst dabei die Parameter Geschwindigkeit, Beschleunigung und
Verschiebung. Der kleine Tester ist ideal für Wartungspersonal und Servicetechniker. Durch den
Batteriebetrieb ist das Gerät mobil einsetzbar.

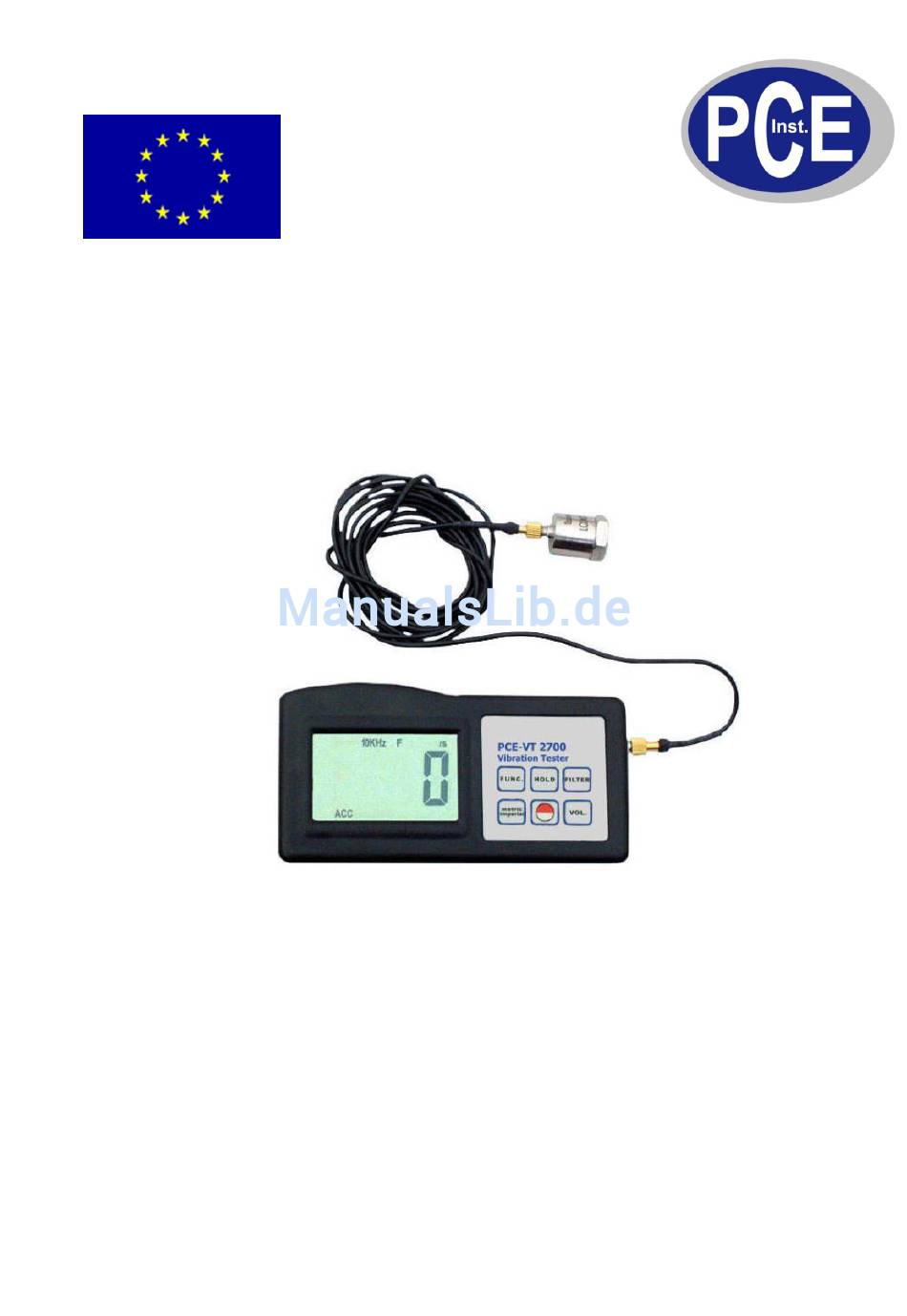

Bedienungsanleitung
Vibrationsmessgerät
PCE-VT2700
Version 1.0
13.09.2010
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Fon: (49) 0 29 03 / 97699-0
Fax: (49) 0 29 03 / 97699-29
info@warensortiment.de
www.warensortiment.de
Werbung
Verwandte Anleitungen für PCE Instruments VT2700
Inhaltszusammenfassung für PCE Instruments VT2700
- Seite 1 Bedienungsanleitung Vibrationsmessgerät PCE-VT2700 Vibrationstester für Geschwindigkeit (RMS), Beschleunigung (peak) und Weg (peak-peak). Der Vibrationstester dient wesentlich der vorsorglichen Wartung von Anlagen und Produktionsmaschinen und misst dabei die Parameter Geschwindigkeit, Beschleunigung und Verschiebung. Der kleine Tester ist ideal für Wartungspersonal und Servicetechniker. Durch den Batteriebetrieb ist das Gerät mobil einsetzbar.
- Seite 2 1. Allgemeine Beschreibung / Spezifikationen Messbereiche Beschleunigung 0,1 ... 400,0 m/s² Geschwindigkeit 0,1 ... 400,0 mm/s 0,001 ... 4,000mm Auflösung 0,1 m/s² ; 0,1 mm/s ; 1µm Genauigkeit ± 5% Beschleunigung 10 Hz … 10 kHz Frequenzbereiche Geschwindigkeit 10Hz … 1kHz 10Hz …...
- Seite 3 4. Welche Parameter sollten gemessen werden Beschleunigung, Geschwindigkeit und Weg sind die drei geprüften und getesteten Parameter, welche genaue und wiederholbare Resultate geben. Beschleunigung Beschleunigung wird gemessen in m/s² (ft/s²), hat ausgezeichnete Hochfrequenzmessfähigkeiten und ist daher sehr wirkungsvoll für die Bestimmung von Störungen in Lagern und Getrieben. Mit Hilfe der Filter –...
- Seite 4 ISO/IS2373 MOTOR-QUALITÄTS-STANDARD GEMÄSS EINER VIBRATIONSGESCHWINDIGKEIT Limite der Beurteilung: "N" ist passend für normale Motoren. Wenn die Abfrage höher ist auf obiger Tabelle, dann kann diese ermittelt werden mit: dividieren der Limite der Beurteilung "S" mit 1.6 oder multiplizieren mit 1.6. MAXIMUM VIBRATION EINES HOCHLEISTUNGS-EINSPRITZMOTORES (NEMA MG1-20.52) * National Electric Manufacturers Association (NEMA) entwickelte 2 Standards.
